超细！详解AD13：如何从零开始画出一个PCB（电路板）

在学电子或者单片机的小伙伴们或许有过这种念头，就是想把自己的设计的电路或者单片机系统做成一个电路板出来；但却不知怎样做出来。今天我就给大家详细讲解如果通过AD13电路设计软件设计出一个电路板。

1.首先打开AD13（AD其他版本操作基本也是一样的） 点击菜单栏：文件->New->Project->PCB工程 此文件为PCB工程，即我们设计电路板的工程文件，里面包含有

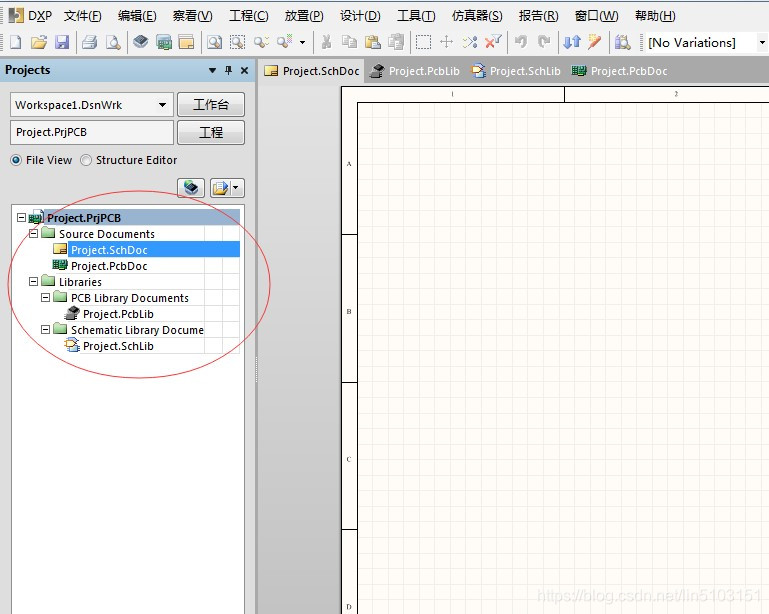

2.分别新建原理图文件、PCB文件、原理图元件库、PCB封装库，后两个文件我们可以采用现成的，可不需要新建 （1）鼠标右击PCB1_Project1->给工程添加新的->Schematic （2）新建其他文件和以上操作一样 （3）保存所有新建文件

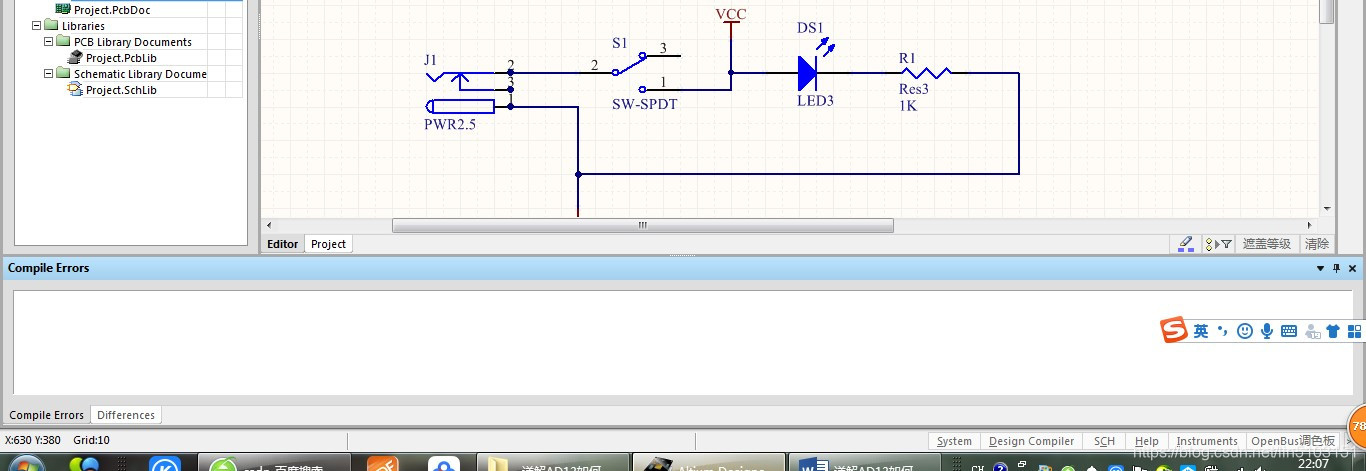

原理图设计 （1）此原理图设计我们就采用系统自带的元件库，里面我们常用的元器件都有，图中箭头1为常用的电子器件，箭头2为常用的连接器库 （2）我们就以做一个开关控制LED灯电路为例。 点击库->选择相应的元件库->选择元器件->点击放置 （3）把所有的元器件都选择好后，开始连线 连线：点击正上方的连线按钮 （4）连好线后对元器件的标号进行注释（如上图，每个元器件的标号都为一个字母后面加一个问号“？”），标号即是每个元器件的ID号，是唯一的，不可重复 点击菜单栏：工具->注解->更改更新列表->接收更改->生效更改->执行更改 （5）最后，对原理图进行编译 点击菜单栏：工程->Compile PCB Project； 如果编译没有问题，即Compile Error无报错，原理图就建好了

PCB文件设计 （1）将原理图的元器件导入PCB文件 点击菜单栏：设计->Update PCB Document Project.PcbDoc->生效更改->执行更改 以上执行后，点击PCB文件，元器件就导入PCB文件里 (2)定义PCB板卡大小 点击连线按钮，画板卡的尺寸 将板框定义为keep-OutLayer（keep-OutLayer层外为不可放置元件或布线） 双击走线->点击keep-OutLayer层 画好了之后定义板框（板框即实际做出来电路板的大小） 菜单栏：设计->板子形状->重新定义板形状 然后描绘一个keep-OutLayer层的一样的板框

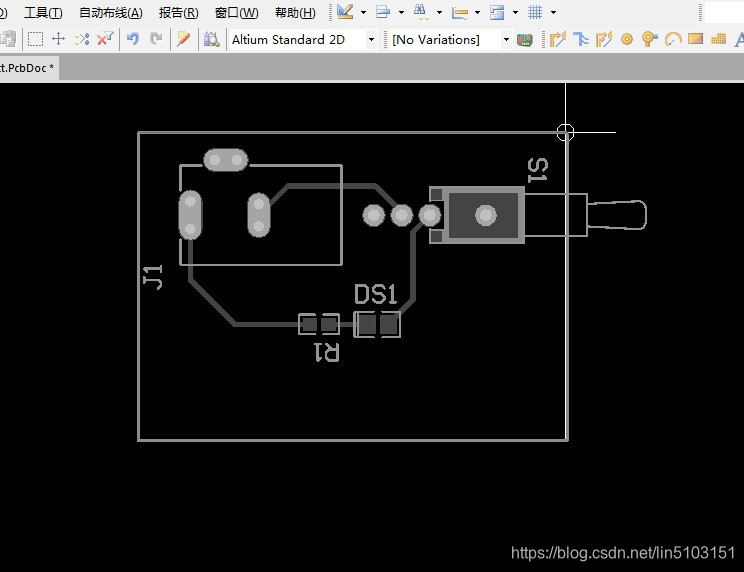

（2） PCB布线 1.单击元器件红色图框，将其删去 2.点击布线按钮，开始布线 走线布好后，设置覆铜（覆铜即在没有走线的空间中设置为GND层，以减少接地阻抗） 在Top Layer和Bottom Layout层上覆上铜 （3） 覆铜完毕后，点击：工具->设计规则检查 如果规则检查报告没有文件，PCB就做好。 显示一下3D的效果 然后你就可以将做好的.PcbDoc文件压缩， 在某宝上找个PCB厂家，将文件发给他制作就可以了。
