OMRON CJ系列CJ1W-EIP21通过网关设备 EnTalk EtherNetIP Adapter - RS232/485与Modbus Slave软件测试记录文档 时间:2021年2月26 记录:EnTalk_LU 一, 编程环境 CX-Programmer 9.50 Modbus Slave – 64 Bit Ver7.3.0 Build 1402 Entalk Configuration Studio Pro2.0.5.12 软件准备:EIP2COM.EDS文件 二, 设备网络 在这里插入图片描述 三, 测试内容 CJ1W-EIP21的IP地址:192.168.0.100 EtherNet/IP Adapter - RS232/485网关设备PN从站IP地址:192.168.0.5 数据传输: Input Size:32 bytes Output Size:32 bytes 四, 测试步骤 1) 创建工程 新建工程,在IO表中添加CJ1W-EIP21模块,在CX-Programmer内建立PLC,对CJ1W-EIP21进行网址设置; 在这里插入图片描述 在IO表中双击CJ1W-EIP21模块,弹出对话框进入IP地址设置(本文档EIP单元号为0,节点号为100,IP地址:192.168.0.100); 在这里插入图片描述 2) 在“符号”表内建立网络变量:定义变量名及对应地址,若是多通道数组,点击“高级设置”; 在这里插入图片描述 在这里插入图片描述 3) 在“IO表和单元设置”中右键EIP模块继承启动Network Configurator,或者单独打开“Network Configurator”; 在这里插入图片描述 4) 安装EDS文件,点击“EDS File”菜单栏下的“Install”按钮,安装EtherNetIP Adapter - RS232/485网关设备的eds文件; 在这里插入图片描述 5) 在弹出“Install EDS File”对话框中找到eds文件的路径,选中并点击“打开”进行安装; 在这里插入图片描述 6) 安装完成后,点击菜单栏“Option”- “Select Interface”-“Ethernet I/F”,将用以太网口扫描物理网络; 在这里插入图片描述 7) 选择工具栏下的“Connect”按钮 连接网路上的设备; 在这里插入图片描述

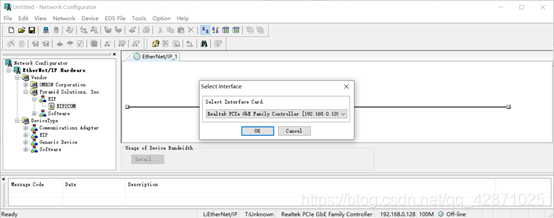

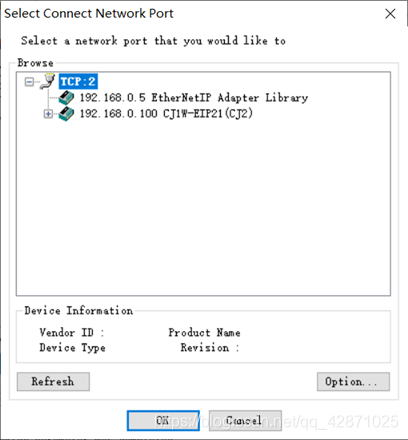

选择连接到PLC的网卡,即本机网卡点击“OK”(网卡地址与PLC设备处于同一网段); 在这里插入图片描述 8) 弹出“Select Connect Network Port”对话框,点击“Refresh”,在TCP:2下扫描出EtherNet/IP网络上的设备,选择下图中的TCP:2,点击“OK”; 在这里插入图片描述 在这里插入图片描述

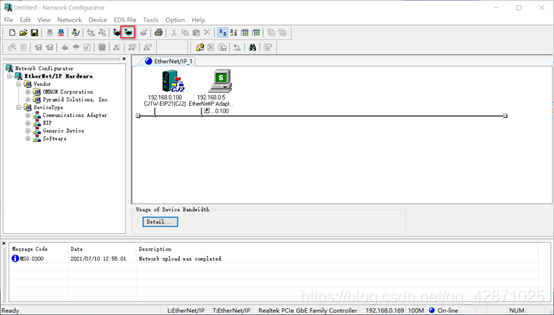

在“Select Connected Network”,选择“Use the existing network”下的网络或者创建新的网络,点击“OK”; 在这里插入图片描述 9) 工具栏中的“Disconnect”按钮出现红色x时,说明设备已经连接上;点击“Upload from Network”按钮,自动扫描EtherNet/IP设备, 在这里插入图片描述

点击“是(Y)”; 在这里插入图片描述 在这里插入图片描述 10) 在“EtherNet/IP_1”下双击EtherNet/IP Adapter Library,即本项目中的192.168.0.5网关模块;在弹出的“Edit Device Parameters”对话框中设置Output Size和 Input Size的值,字节长度必须和ECS配置软件中对EtherNet/IP Adapter - RS232/485网关设备中IO Size一致; 在这里插入图片描述 11) “Network Configuration”中双击CPU或者EIP模块(CJ1W-EIP21)进入“Edit Device Parameters”对话框,点击“Tag Sets”,在此界面下选择“In - Consume”,点击“Edit Tags…”,在“Edit Tags…”新建标签与设置标签大小; 方法一:在Name栏填写PLC通道地址,例如此文档写D0,那么PLC模块就引用此地址(以下引用此方法创建标签); 方法二:在Name栏填写一个标签名,例如EIP_DATA,则需在PLC中新建一个标签名为EIP_DATA的变量,数据长度需一致,然后再分配到PLC通道地址; 方法一: 在这里插入图片描述 12) 在弹出的“Edit Tags”界面中点击“New”建立新的Tag; 在这里插入图片描述 13) 在打开的“Edit Tag”界面中,输入相应的参数,完成后点击“Regist”按钮; 在这里插入图片描述 14) 注册成功后,在“In - Consume”中出现如下红框中的配置; 在这里插入图片描述 15) 同样的方法在“Out - Produce”界面中执行类似的操作,如下图所示,点击“OK”; 在这里插入图片描述 16) 设置标签的ID参数;选中“Edit…”; 在这里插入图片描述 17) 在“Edit Tag Set”界面中,点击“Advanced”,在弹出的“Advanced Setting”,中修改Manual的参数为150,如下图所示; 在这里插入图片描述 18) 同样的方法修改“Out - Produce”中D20的ID为100;添加完成后,可以分别看到“In - Consume”和“Out - Produce”下增加了32字节的标签; 在这里插入图片描述 在这里插入图片描述 方法二:

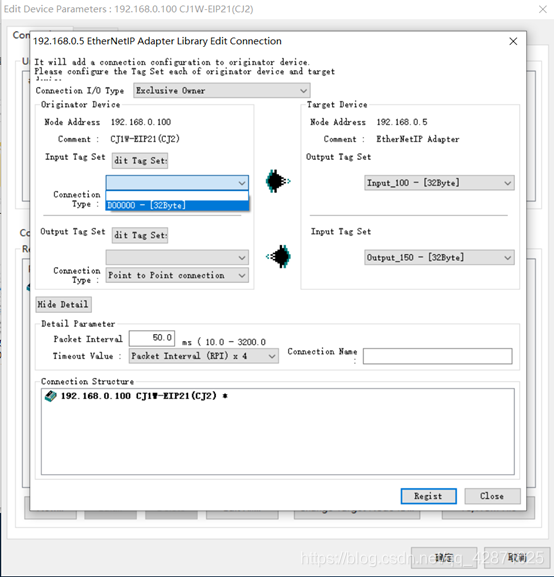

在这里插入图片描述 在这里插入图片描述 19) 切换至“Connections”界面,选择Connections,在通讯网络中注册网络连接; 在这里插入图片描述 在这里插入图片描述 20) 点击上图的“New”或者双击注册后的模块,添加设定好的输入缓存区标签“D00000 – [32Bytes]”;将标签与模块关联,默认的扫描周期为50ms,扫描时间和超时时间可以根据进行修改,此文档按缺省值; 在这里插入图片描述 21) 建立的标签长度和模块定义的数据长度一致,点击“Regist”完成设置; 在这里插入图片描述

在这里插入图片描述

22) 点击“确定”,保存设置; 23) 点击“Download to Network”按钮,将配置下载至PLC中; 在这里插入图片描述

选择下载; 在这里插入图片描述

在这里插入图片描述 在这里插入图片描述 运行Modbus Slave软件测试: 在这里插入图片描述

在CX-Programmer中可以监听到数据; 在这里插入图片描述

上述基础上,拔掉网线 EtherNet/IP Adapter - RS232/485侧,FAL指示灯绿灯闪烁; EIP21侧,NS指示灯红灯闪烁,COMM橙色指示灯常灭,100M橙色指示灯常灭; 插回网线后,大约5s,双侧网络恢复正常。
