1、下载驱动
组态王软件是北京亚控科技有限公司的产品,也是比较常用的,今天就讲一下怎么与西门子200smartPLC的通信,我们知道,组态王安装之后,相关的设备驱动软件里面是没有的,所以我们需要去官网上下载相关的驱动,如图是下载中心。(点击蓝色文字可直接跳转) 这里面要注意,下载的驱动是“KV驱动”,不是“KS驱动”,下载完再确认一下。
2、安装和配置驱动

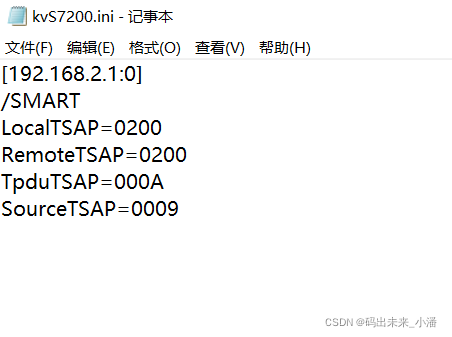

驱动下载完成之后就是安装驱动,在安装之前还需要做一些配置,首先打开下载的驱动文件夹,找到【KvS7200.ini】的文件,用记事本打开,删除默认的配置,按照如下配置填写,我放在后面可一键复制 ![配置](https://img-blog.csdnimg.cn/e84576f3ca364ffbbf8f39b3faf56ecc.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA56CB5Ye65pyq5p2lX-Wwj-a9mA==,size_11,color_FFFFFF,t_70,g_se,x_16)
[192.168.2.1:0]
/SMART
LocalTSAP=0200
RemoteTSAP=0200
TpduTSAP=000A
SourceTSAP=0009
要是有多台PLC直接将IP填写就行,如图 配置好驱动之后就是安装驱动,我们打开组态王的驱动安装工具,如图 在里面选择我们下载的驱动,然后直接安装(这种方式针对组态王是默认安装方法的同学,要是自己定义的安装路径,请继续往下看) 看这里的图,就是指定安装路径,找到自己的组态王安装路径选择即可,但是要注意,选择的安装的根目录。 之后就安装成功了 然后我们就可以一步一步的创建组态啦
3、创建组态和界面
①新建项目

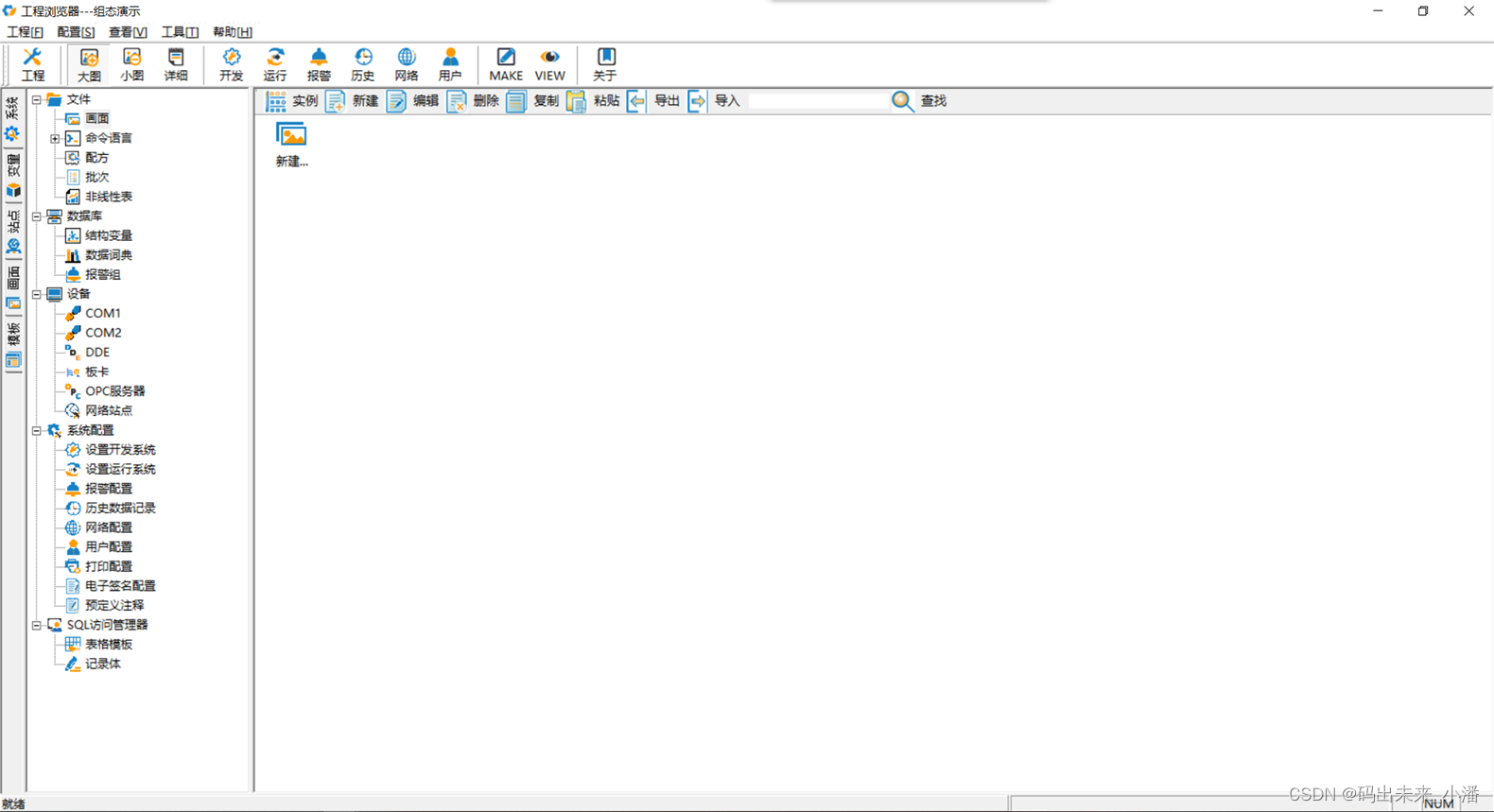

在这里选择工程要保存的路径 ![在这里插入图片描述](https://img-blog.csdnimg.cn/116933d80d644035ad4d6e419b6fc21e.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA56CB5Ye65pyq5p2lX-Wwj-a9mA==,size_20,color_FFFFFF,t_70,g_se,x_16)
②创建设备
选择COM口,这里随便选择就行,例如我选择的COM2,然后新建设备 找到S7-200系列,其中选择TCP通信协议 这一步需要注意一下,地址就是PLC的IP地址,所以这里是“IP:槽号”,例如我的PLC IP为192.168.2.1,槽号为0,一般情况下,只有一台PLC的话槽号均为0,要是工程现场用,请根据实际情况配置。 后面的即可默认就行
③创建数据变量

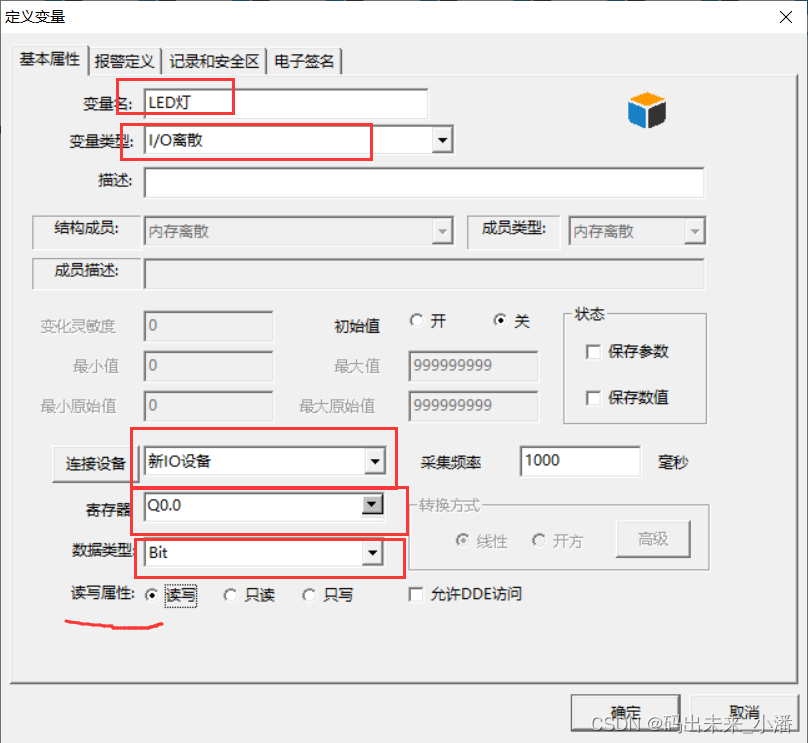

这里开始我们就要创建组态里面的数据变量,然后绑定设备的变量 这里先根据需要起个变量的名称,然后选择根据数据类型选择相应的变量类型,我这里是I/O离散类型,也就是开关量;然后就是连接设备,选择和填写设备的寄存器,如Q0.0,则选择Q寄存器,后面填写0.0即可。特别注意,这里要是写入PLC数据的话,读写属性一定要选择读写,软件默认是只读,这里很多人就忽略了,到最后自己的数据写不到PLC中去。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/2e920359a16f41c9bec22e1dd0f0c39f.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA56CB5Ye65pyq5p2lX-Wwj-a9mA==,size_20,color_FFFFFF,t_70,g_se,x_16)
③绘制画面和控件连接变量
选择画面,点击新建 这里根据需要配置就行,一般情况起个名字就行 我这里放置了一个灯的控件,接下来就是连接变量 双击控件打开,选择刚才创建的变量
此时我们把PLC的程序下载进去之后,把界面切换到View模式就可以看到灯的状态了
|
