【matlab】画二维/三维散点图时用颜色及散点大小表示数据大小

2024-07-12 03:49| 来源: 网络整理| 查看: 265

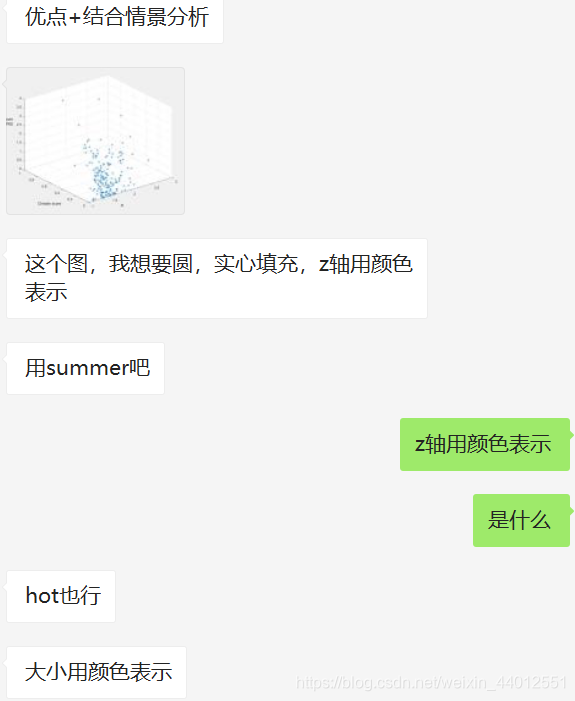

前几天用matlab画图时组长要求要用不同的颜色和大小区分数据的大小—— 在这里插入图片描述看了matlab的官方文档很久也没有找到自己想要的答案，反复试验+看别人的博客总结出来了matlab画上述要求散点图的方法

目录一、二维散点图方法一：直接点击绘图工具栏绘图，但不能更改图例颜色方法二：手动输入代码绘图，可控制颜色二、三维散点图

一、二维散点图方法一：直接点击绘图工具栏绘图，但不能更改图例颜色

1、按顺序选中三个变量，分别是你的X轴、Y轴和value 在这里插入图片描述 2、点击上方“绘图”工作栏，找到gscatter 3、点击gscatter之后基本的图像雏形就出来了，按照点击的顺序自动区分好了X轴、Y轴和value值 4、这里的value值太多，可以选中右边的图例框，右键删除，画面更加美观在这里插入图片描述 5、为了使画面更加直观，可以点击图例插入颜色栏 6、默认的颜色栏是parula,鼠标放在颜色栏上，右键-》标准颜色图-》hsv 一副七彩的二维散点图就做好啦！

方法二：手动输入代码绘图，可控制颜色

1、在编辑栏输入gscatter(X,Y,Z,cool) 分别是X轴，Y轴，Z轴，颜色，这里可以手动输入颜色的名字进行调控，如cool，hot，summer，hsv等等，也可以绘制出图形之后手动调整。若是不输入颜色，默认是hsv 在这里插入图片描述 2、这里的value值太多，可以选中右边的图例框，右键删除，画面更加美观 3、为了使画面更加直观，可以点击图例插入颜色栏 4、默认的颜色栏是parula,鼠标放在颜色栏上，右键-》标准颜色图-》cool 一副cool颜色的散点图就做好啦！

二、三维散点图

1、

% 这里的R表示X轴，ce表示Y轴，CPEE表示Z轴 % CPEE*100表示表示按照CPEE的大小绘制散点大小，*100是为了让散点更清楚些，具体数据具体调整 % CPEE表示以CPEE的数值作为颜色判断尺标 scatter3(R,ce,CPEE,CPEE*100,CPEE,'.')

在这里插入图片描述 2、为了使画面更加直观，可以点击图例插入颜色栏 4、默认的颜色栏是parula,鼠标放在颜色栏上，右键-》标准颜色图-》选择自己喜欢的颜色，这里选择了cool gray hot hsv jet 还可以打开颜色编辑器自己编辑颜色在这里插入图片描述完整代码如下

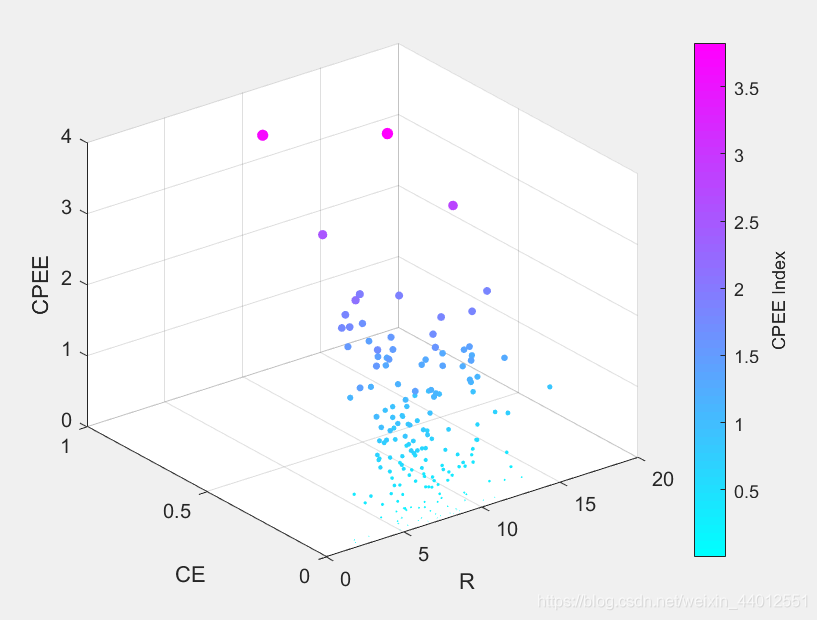

% 点的大小是CPEE*100，对CPEE着色，'.'表示点的形状 scatter3(R,ce,CPEE,CPEE*100,CPEE,'.') xlabel('R') ylabel('CE') zlabel('CPEE') grid on h = colorbar;% 右侧颜色栏 set(get(h,'label'),'string','CPEE Index');% 给右侧颜色栏命名 xlim([0 20]) % X,Y,Z轴取值范围 ylim([0 1]) zlim([0 4])

在这里插入图片描述
