下面演示一下如何将ADS中的smith圆图导入在origin中进行绘图。(这里主要针对PA设计的人)
一、导出负载牵引曲线图
上面是我们的牵引结果图,左键选中圆图后,如下操作: 然后点击export中的第一个,导出Ascll值,自定义一个名字,生成.txt文件。
二、打开生成的txt文件,选择我们需要的曲线
打开记事本,我们可以看到很多组数据,是针对我们圆图的每条曲线的,如下图 在我们的文本中,我们选择我们需要的效率曲线范围和功率曲线范围,我在这里选择输出功率大于40dBm,效率大于76%的两条线。
三、用excel进行数据处理

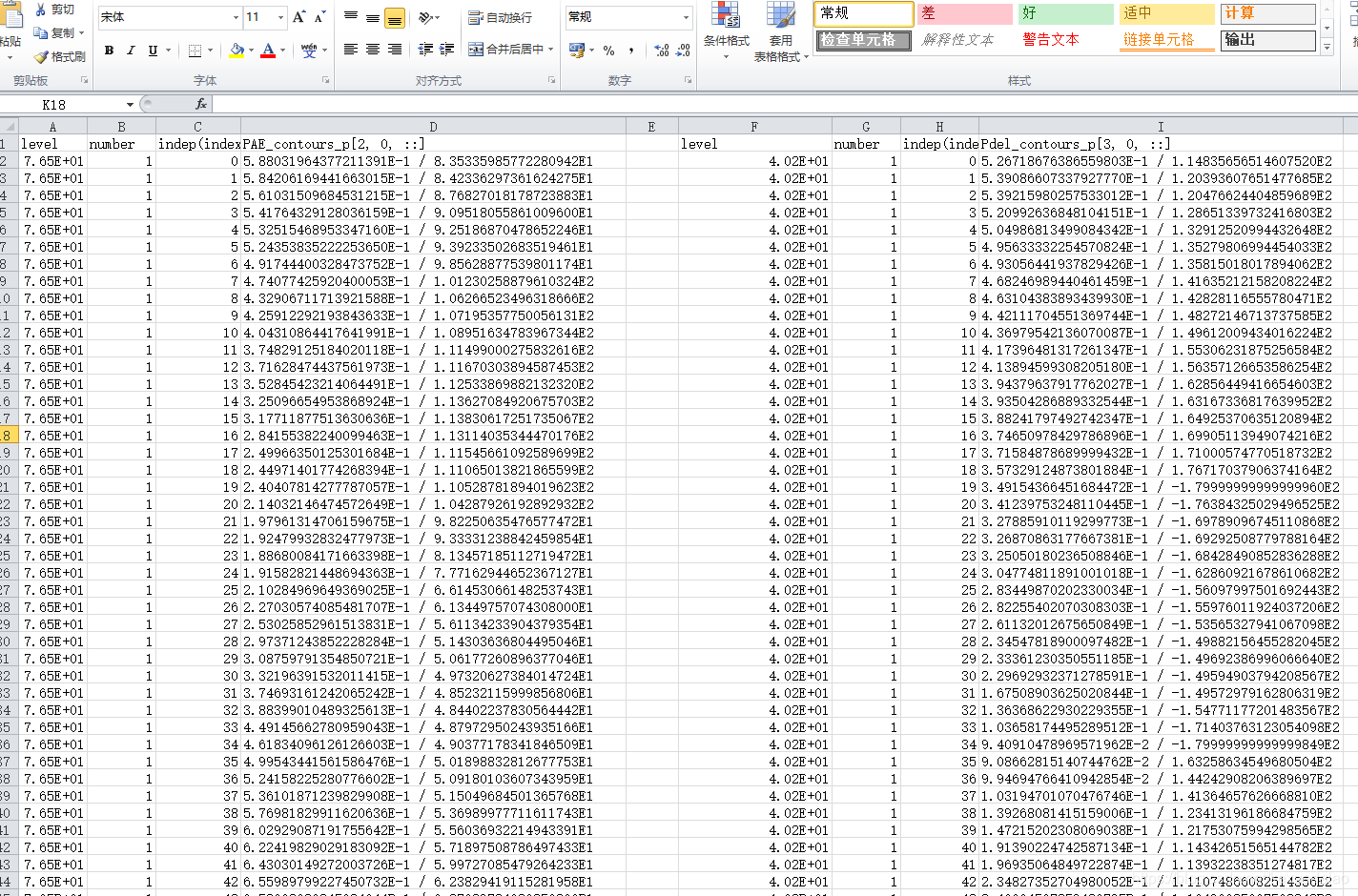

生成一个excel,将我们刚才选择数据导入。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210607093939680.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2tleHVlZGFsYW8=,size_16,color_FFFFFF,t_70)
由于负载牵引是针对单频点进行扫描的,这些数据中对我们有用的只有 D列和I列,删除其他列,然后进行数据处理。删除多余列后,分别选中新的A列和C列进行分列。 点击下一步,修改成下图的样子,可以看到,数据预览区域已经明显的进行了数据分离。 分离后图: 我们将数字的显示形式变为 数字形式 得到下图 将另外一列也按照这样的方法进行处理。
四、用origin进行处理
打开origin,先导入效率或者输出功率曲线任意一组数据。 在绘图中选中史密斯圆图,如果版本和笔者不同的,可以在最下面的曲线快捷生成中找smith圆图的图标。 刚生成后,结果图是下图,我们看不到任何结果,因为还缺少一步数据解析。 点击圆图控件。 可以看到数据解析后多了两列值 这个时候我们再去选择这两列生成圆图 我们所需要的圆图就出来了,剩下的数据处理,比如加图例、改颜色属于基本操作就不演示了。 如果需要添加另外一条曲线,直接按上述步骤做就可以 这里简单设置完以后的曲线如下图: 我们这里 选择的重叠区域较小,学习者可以根据自己的需求去选择效率和输出功率的范围。
|
