官方文档讲解较细致，但同时也较繁琐，本篇旨在记录常用样式的用法与注意点.参考视频：
玩转ECharts可视化框架Pink老师前端ECharts框架学习
1、ECharts
1.1、ECharts下载
1.1.1、Github下载

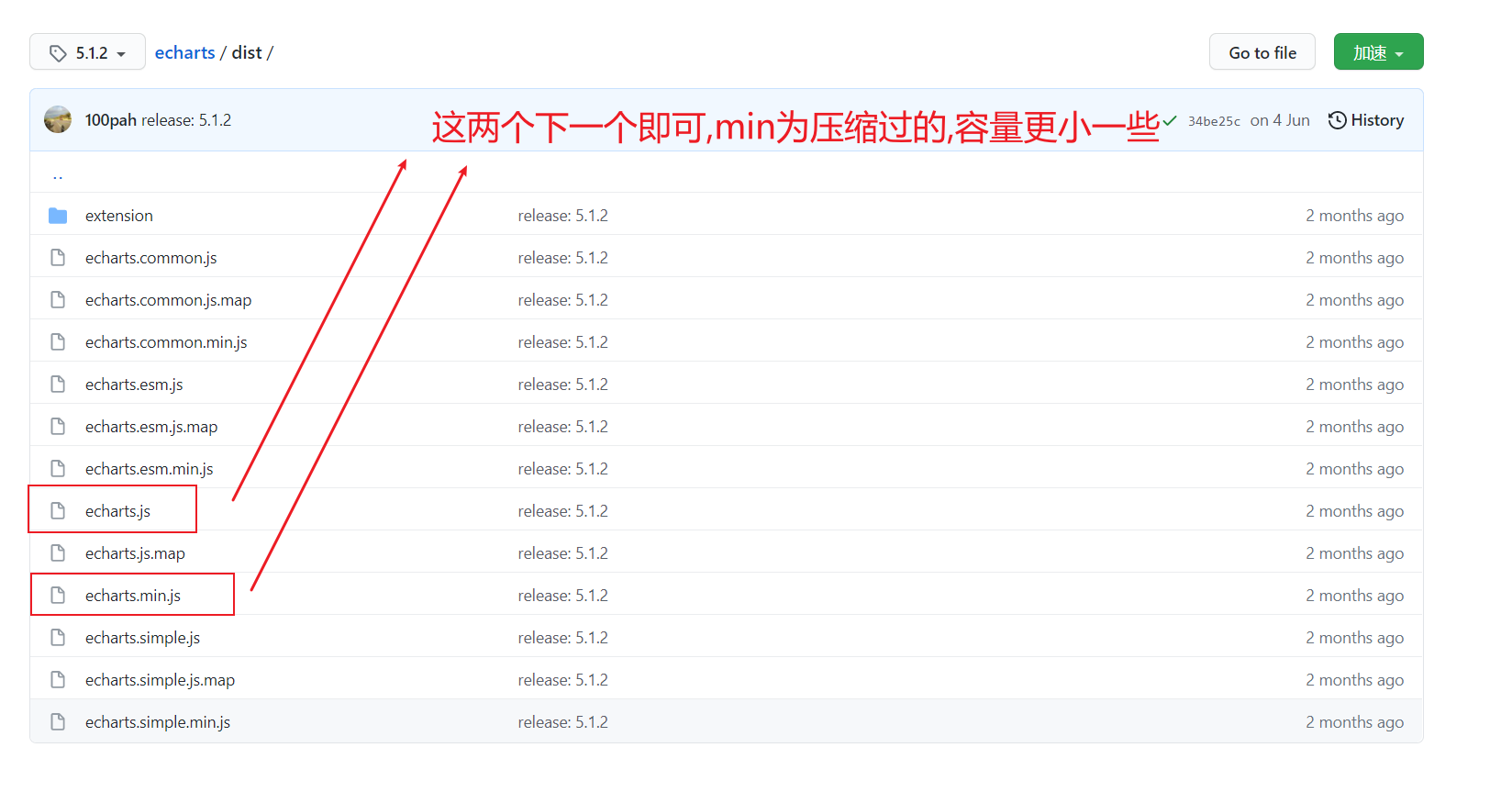

下载并引入echarts.js文件(图标依赖这个 js 库)
中文官网：https://echarts.apache.org/zh/index.html
1.1.2、Gitee下载

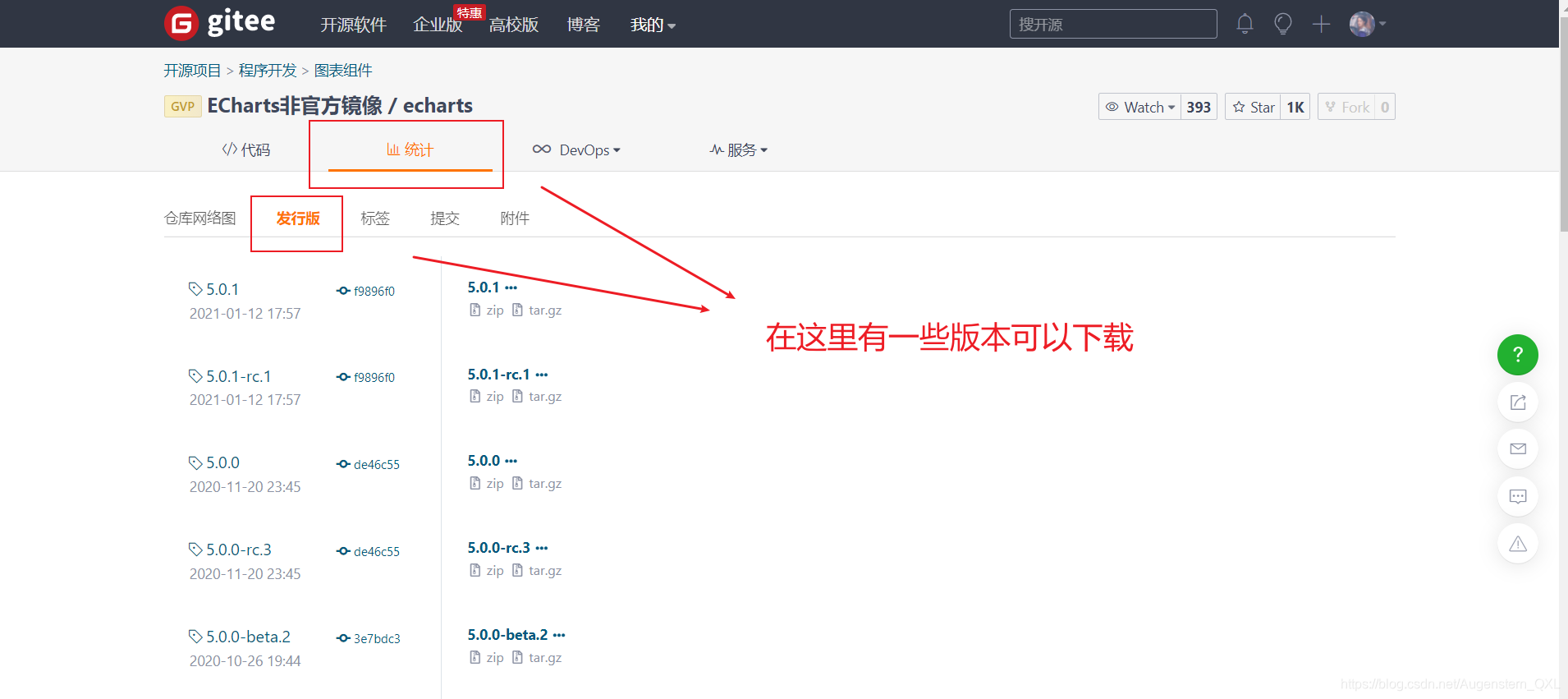

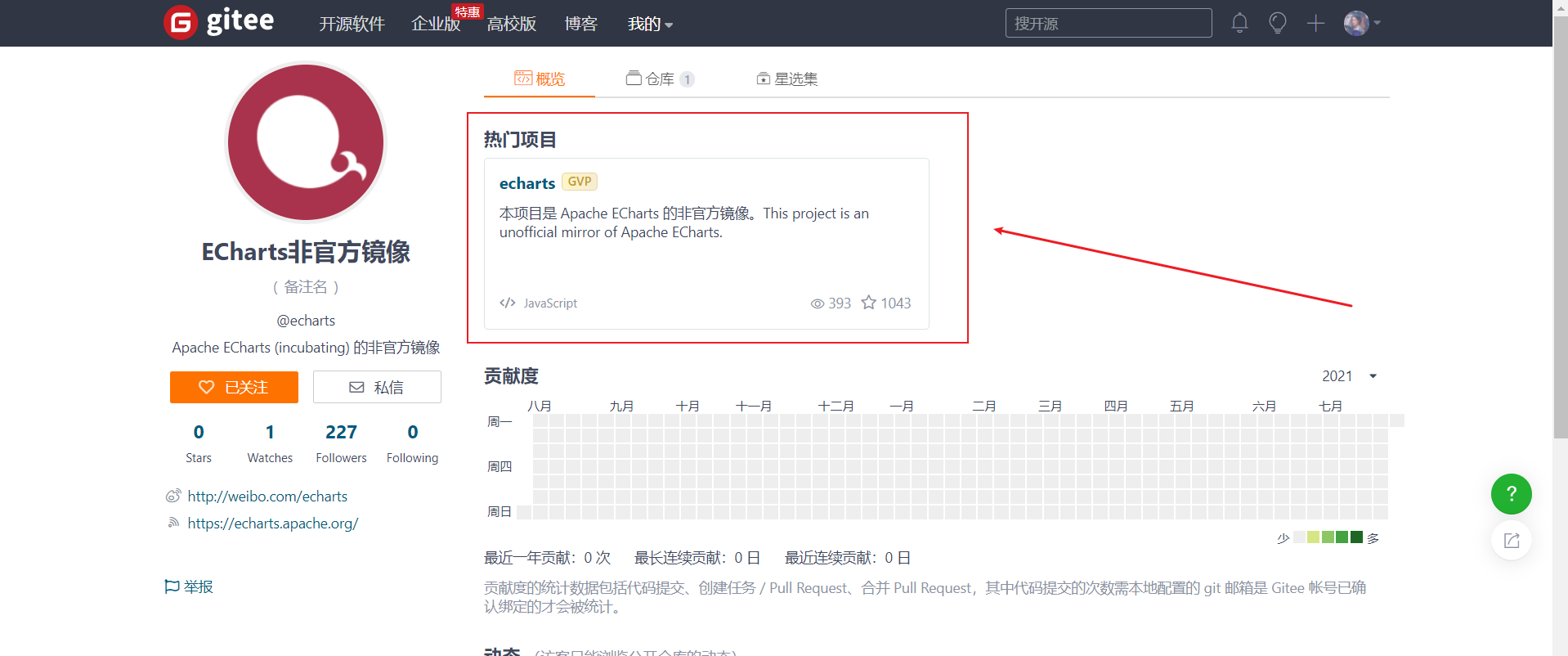

如果Github进不去,我们也可以去 gitee 下载:https://gitee.com/echarts
我这里以5.0.1版本为例

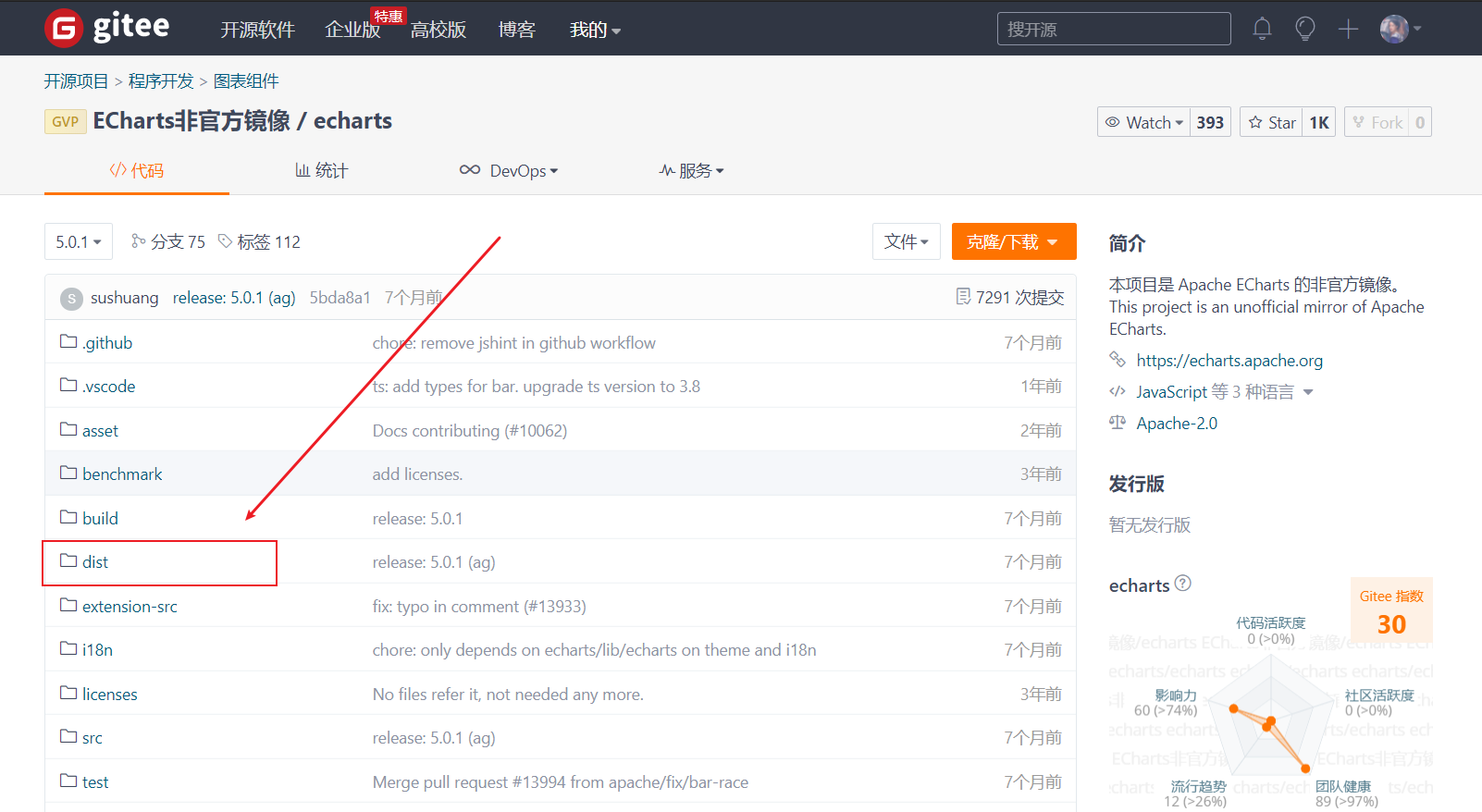

我们点击克隆/下载，下载 zip 即可 下载完成解压，在 dist 文件夹下 找到 echarts.min.js 拷贝到我们自己的项目结构下 之后用 script 标签引入即可
1.2、ECharts使用
准备一个具备大小的 DOM 容器(生成的图标会放入这个容器内)初始化 echarts 实例对象(实例化 echarts 对象)指定配合项和数据(option)将配置项设置给 echarts 实例对象
DOCTYPE html>
Document
.box {
width: 400px;
height: 400px;
background-color: pink;
}
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('.box'));
// 3.指定图表的配置项和数据
var option = {
title: {
text: 'ECharts 入门示例'
},
tooltip: {},
legend: {
data: ['销量']
},
xAxis: {
data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"]
},
yAxis: {},
series: [{
name: '销量',
type: 'bar',
data: [5, 20, 36, 10, 10, 20]
}]
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);

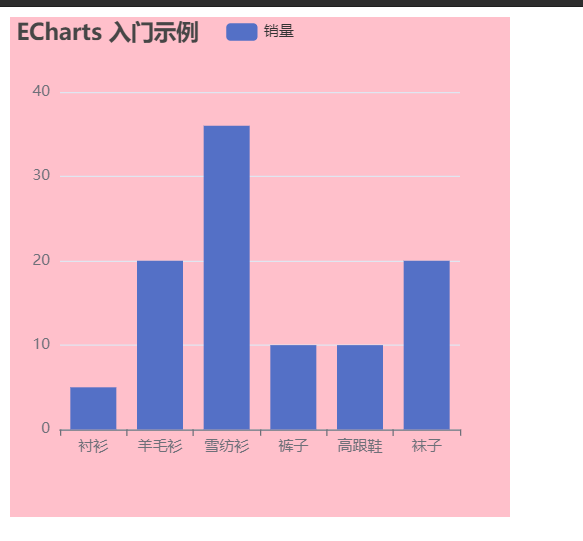

这样我们第一个示例就做好了
1.3、选择不同图表

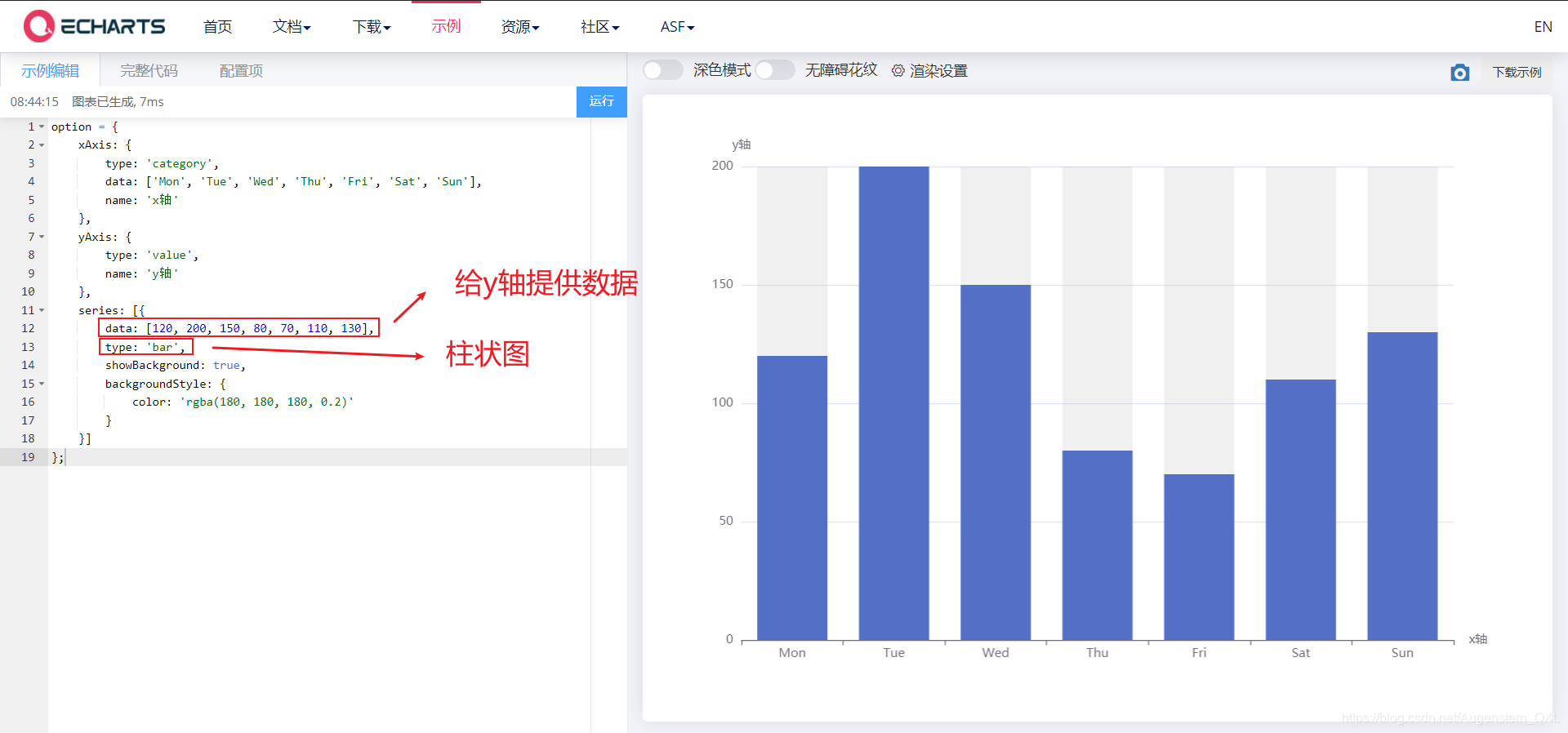

我们除了柱形图还可以选择其他不同的图表，唯一不同的步骤就在于步骤三指定图表的配置项和数据官网 - 示例。里面有很多的图表，我们点进去只需要将代码替换我们步骤三的代码即可。下面有记录详细流程。
2、ECharts通用配置

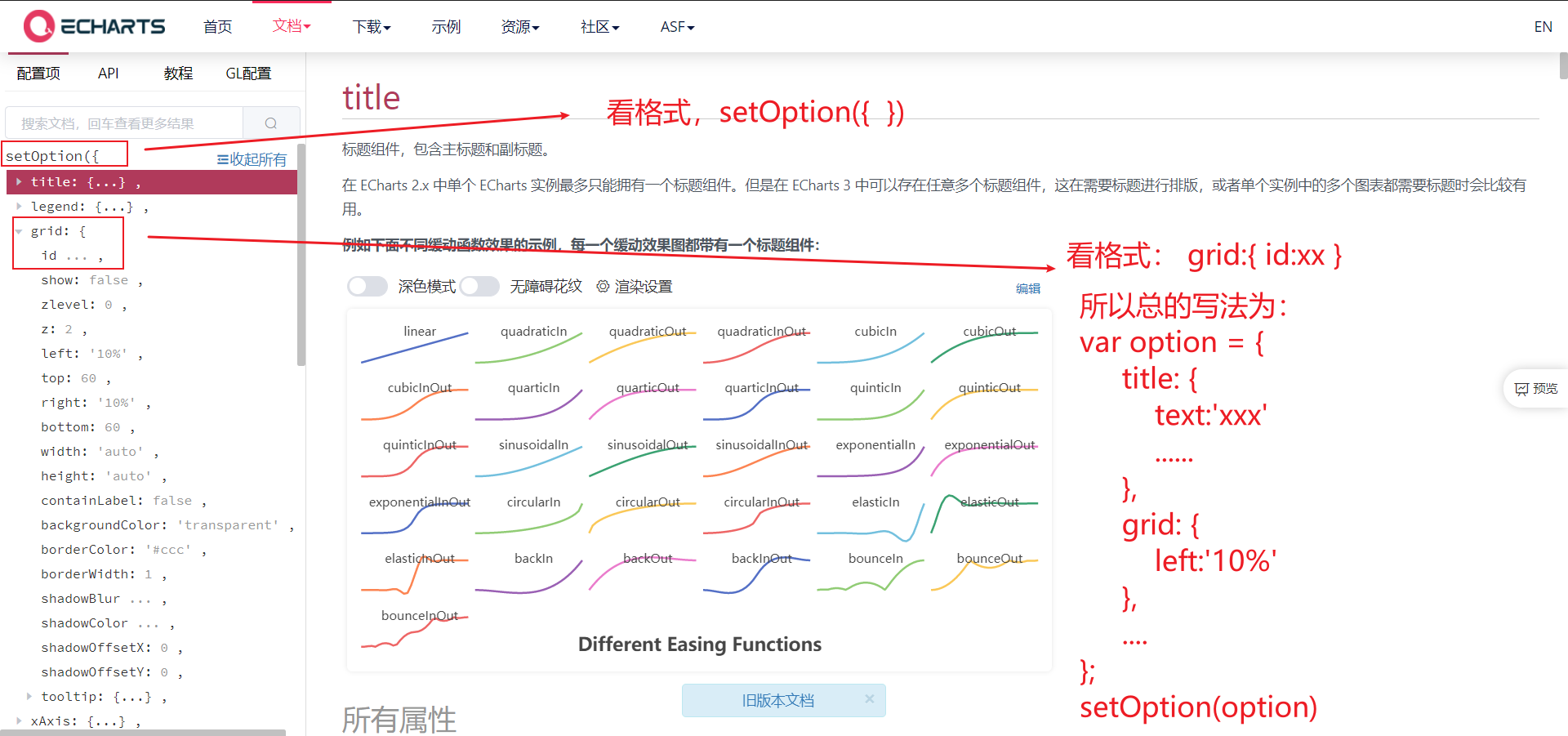

官网 - 文档 - 配置项手册，可以查看我们的所有配置

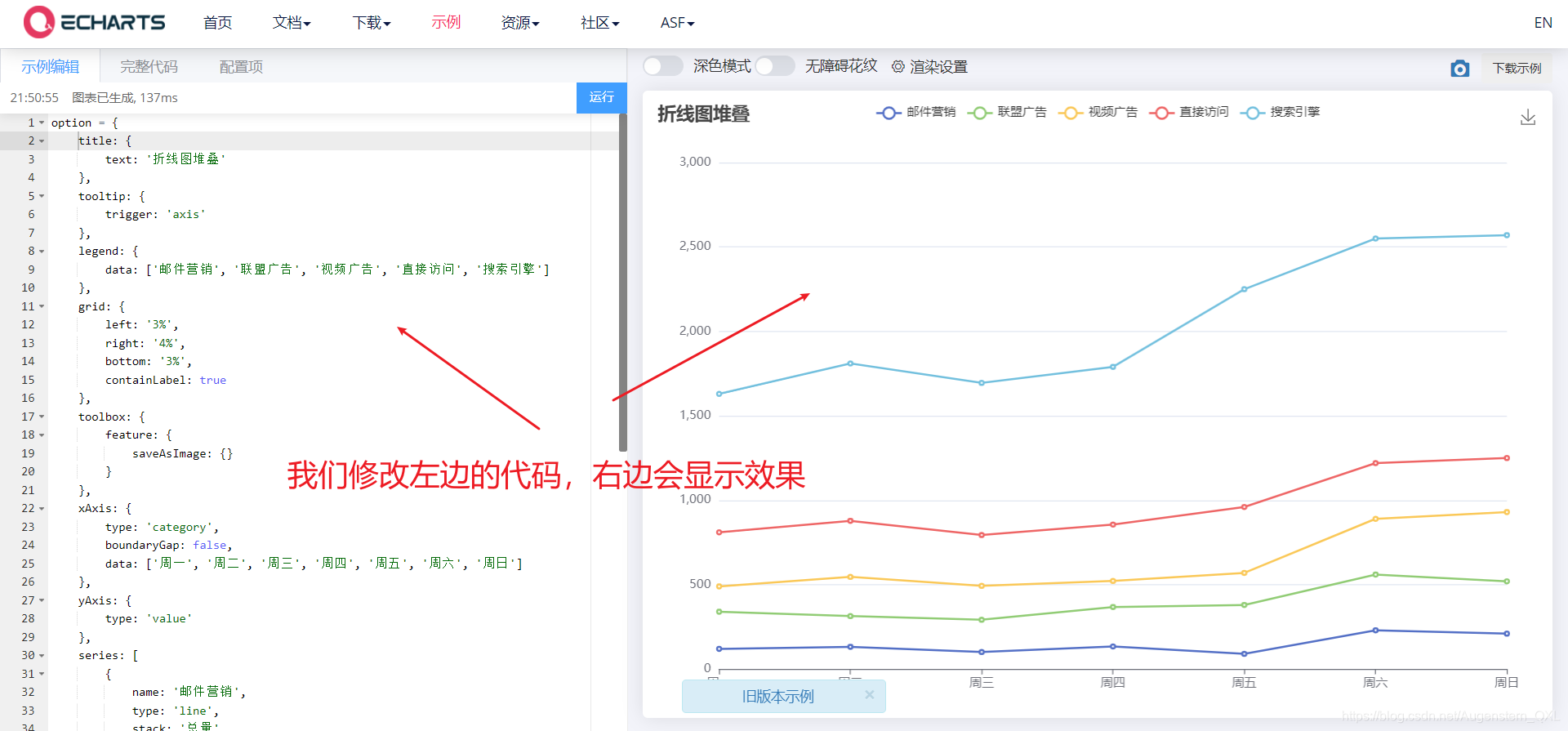

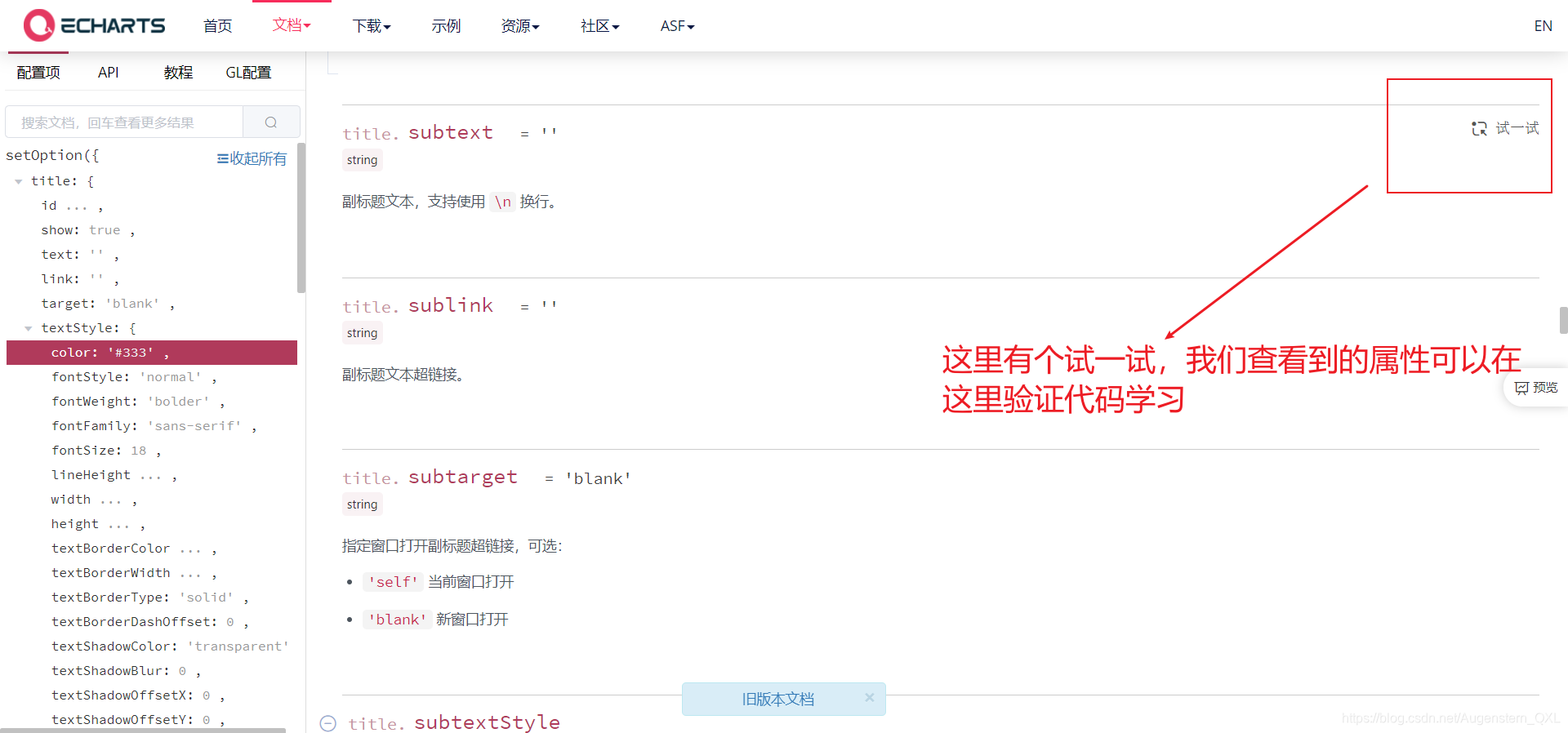

并且可以进行修改代码学习,我们可以进入示例中的任意一个图表中修改
统一说明代码位置

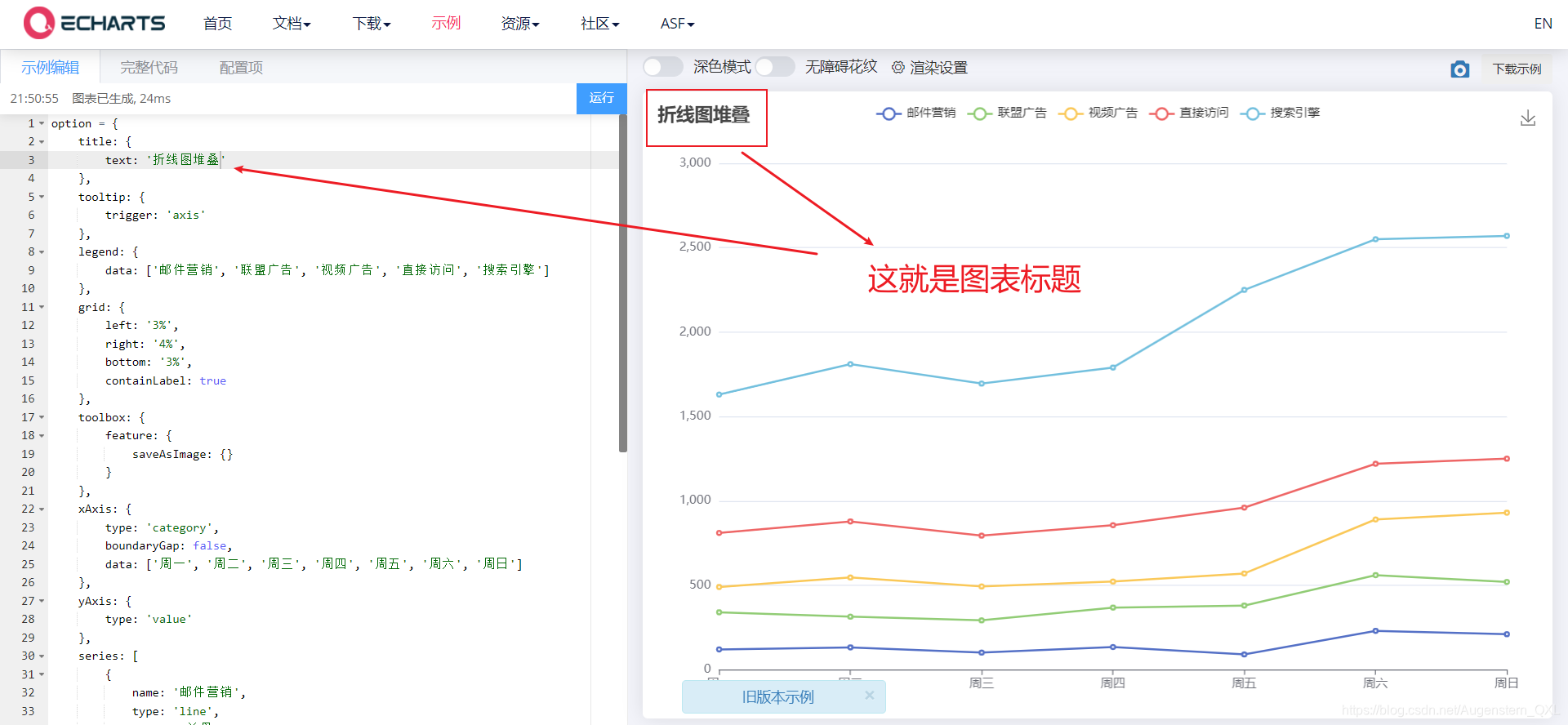

2.1、title标题组件
标题组件，包含主标题和副标题常用属性：
text ：String类型，主标题文本，支持使用\n 换行textStyle ：Object类型，文字样式标题边框
borderWidth ： number类型，标题的边框线宽borderRadius ：number/Array，圆角半径borderColor：标题的边框颜色 标题位置
left、top、right、bottom

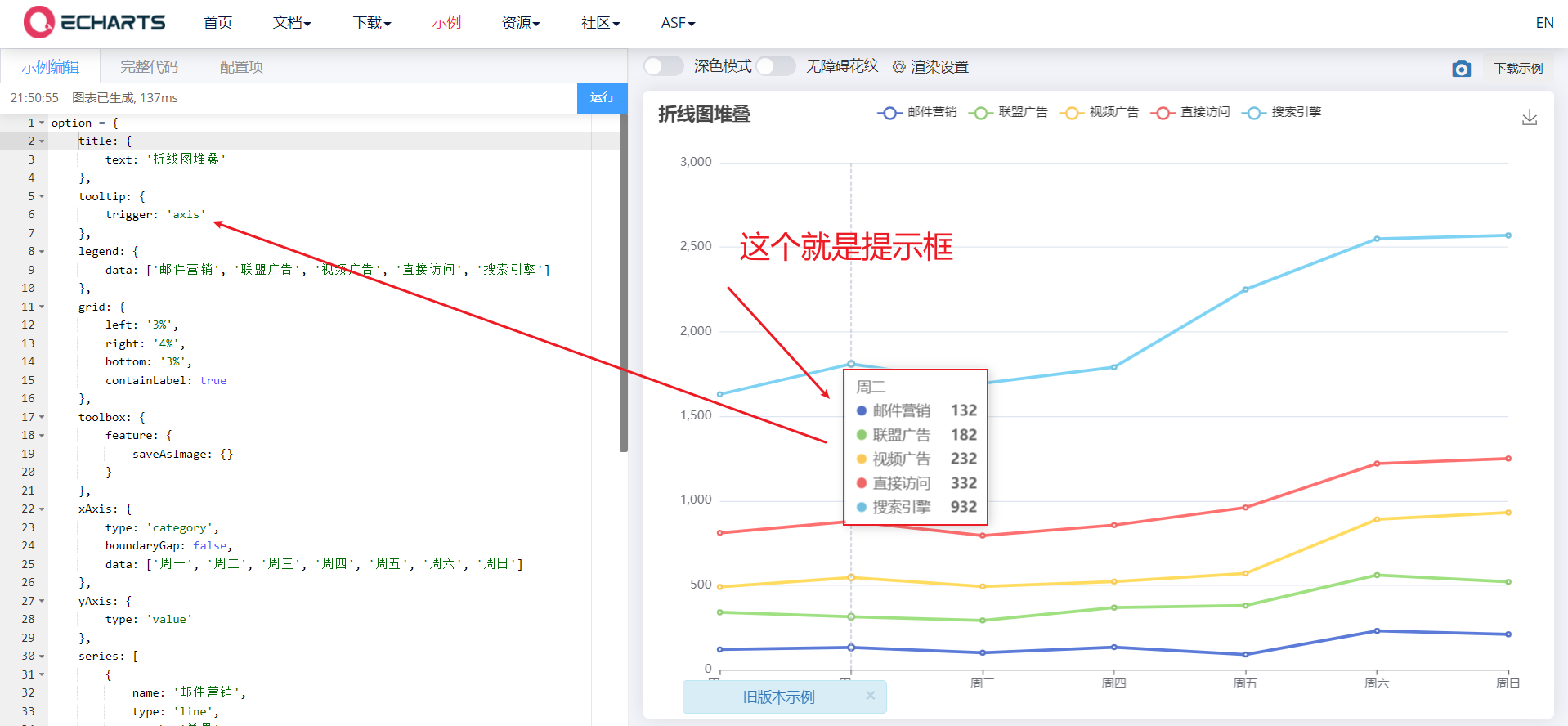

2.2、tooltip提示框
提示框组件，用于配置鼠标滑过或点击图表时的显示框常用属性：
trigger：触发类型，类型String，值有以下三种可选
item：数据项图形触发，主要在散点图，饼图等无类目轴的图表中使用。axis：坐标轴触发，主要在柱状图，折线图等会使用类目轴的图表中使用。none：什么都不触发。 triggerOn ：触发时机,类型 String，
mousemove ：鼠标移动时触发click ：鼠标点击时触发mousemove|click ：鼠标移动和点击时触发 formatter ：提示框浮层内容格式器，支持字符串模板和回调函数两种形式。
官方文档：https://echarts.apache.org/zh/option.html#tooltip.formatter

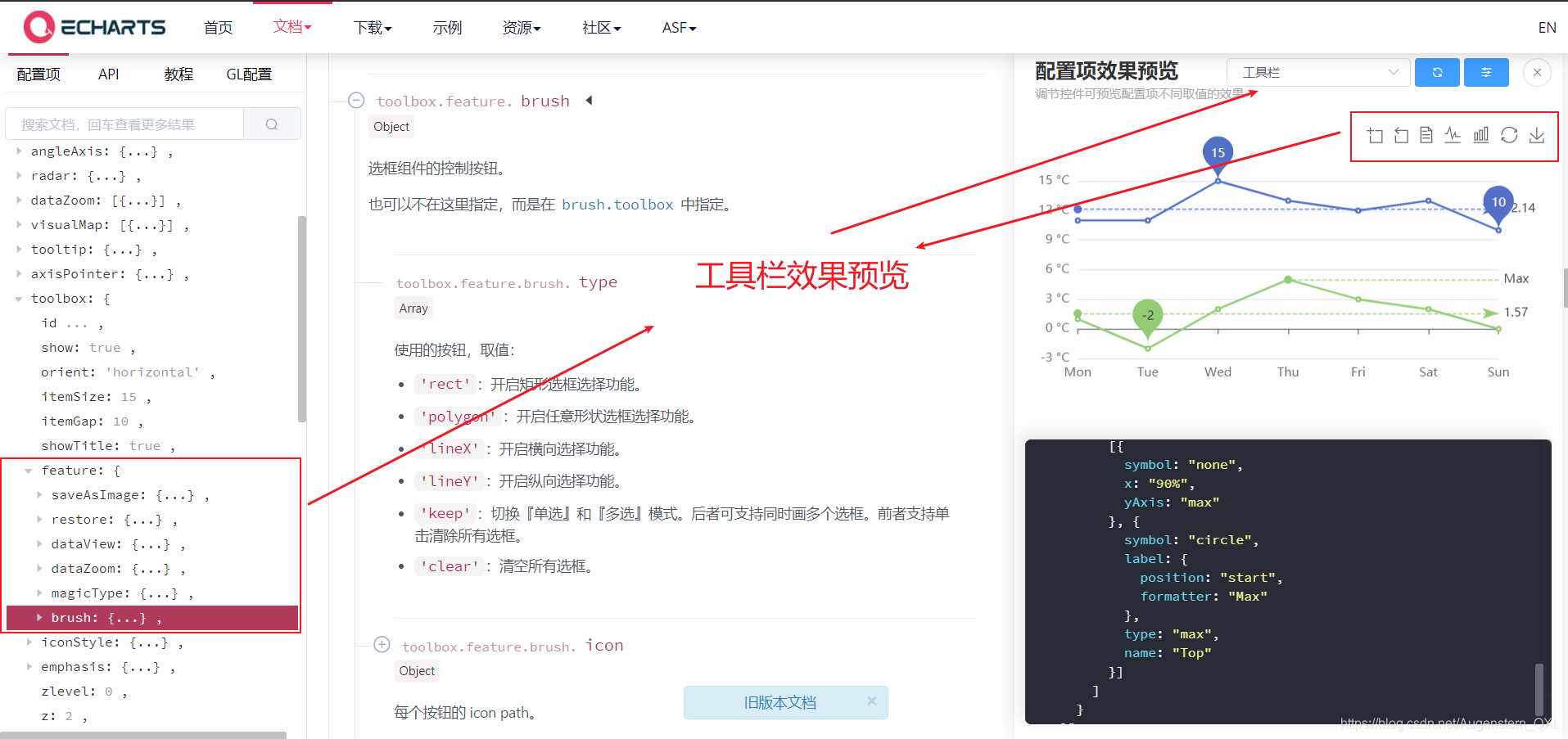

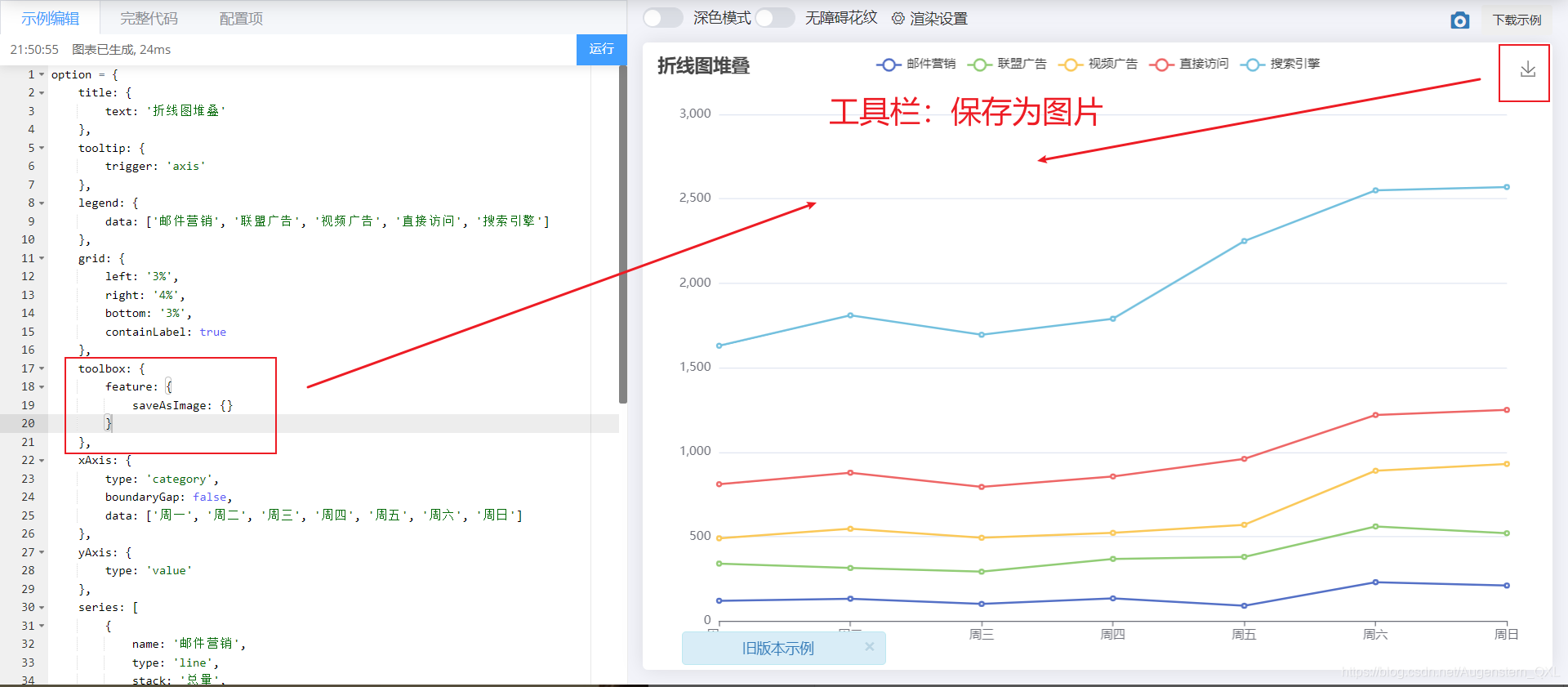

2.3、toolbox工具栏
工具栏。内置有导出图片，数据视图，动态类型切换，数据区域缩放，重置五个工具。常用属性如下：
feature，里面的对象有以下几种可选
saveAsImage {} ：保存为图片restore {}：配置项还原dataView{} ：数据视图工具，可以展现当前图表所用的数据，编辑后可以动态更新。dataZoom {}：数据区域缩放。目前只支持直角坐标系的缩放。magicType {}：动态类型切换

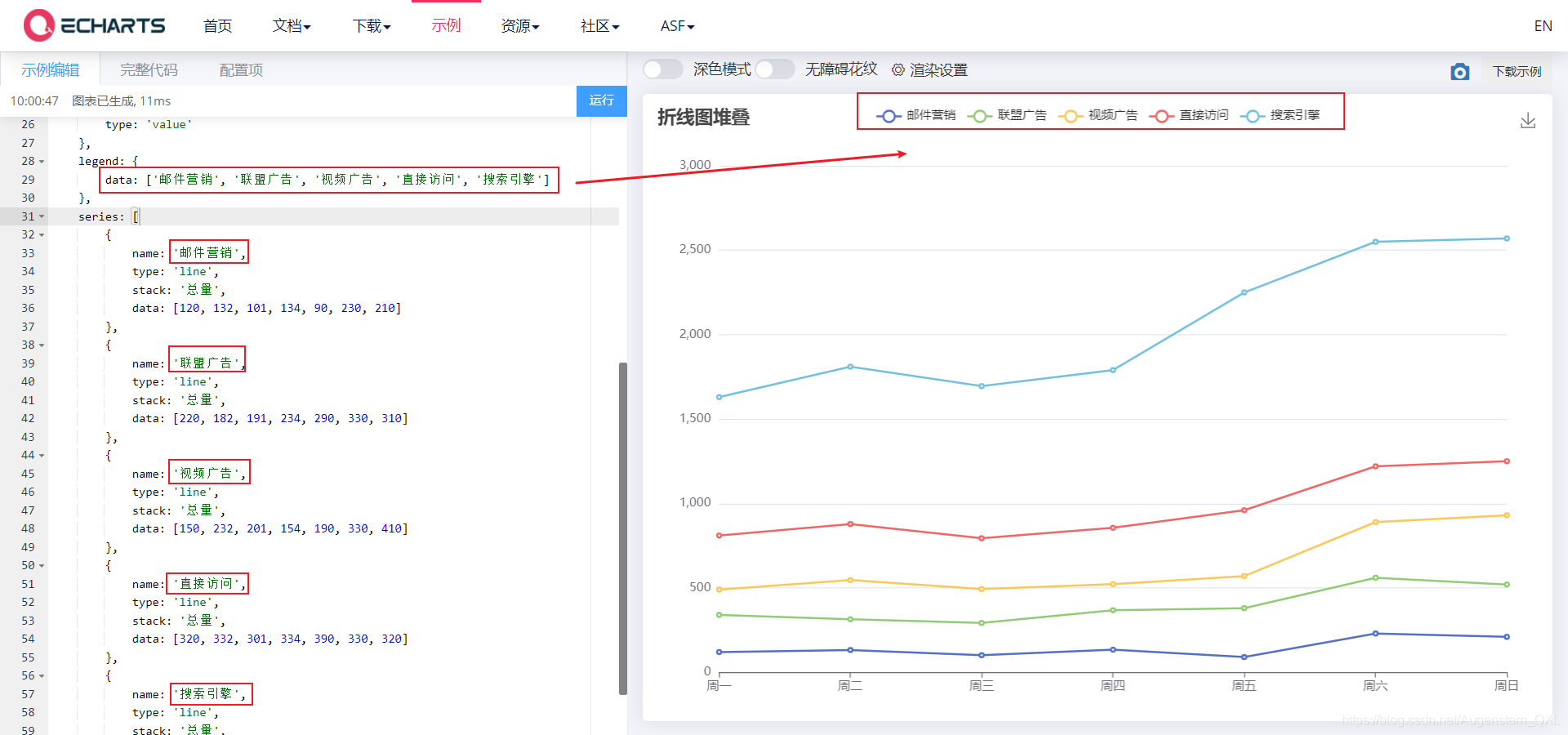

2.4、legend图例组件
图例组件，用于筛选系列，需要和 series 配合使用常用属性：
data：图例的数据数组，是一个数组。legend 中的 data 的值需要和 series 数组中某组数据的 name 值一致。

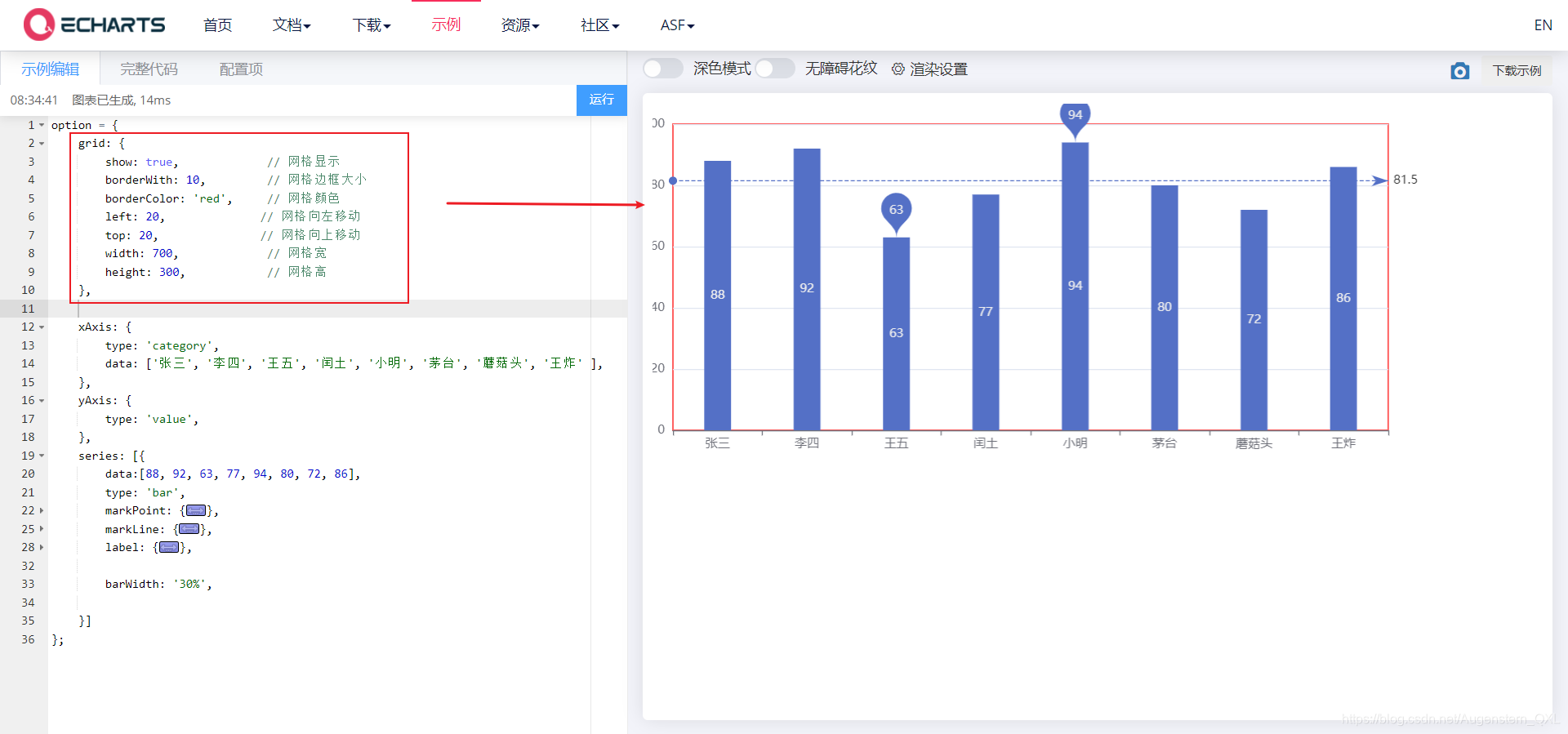

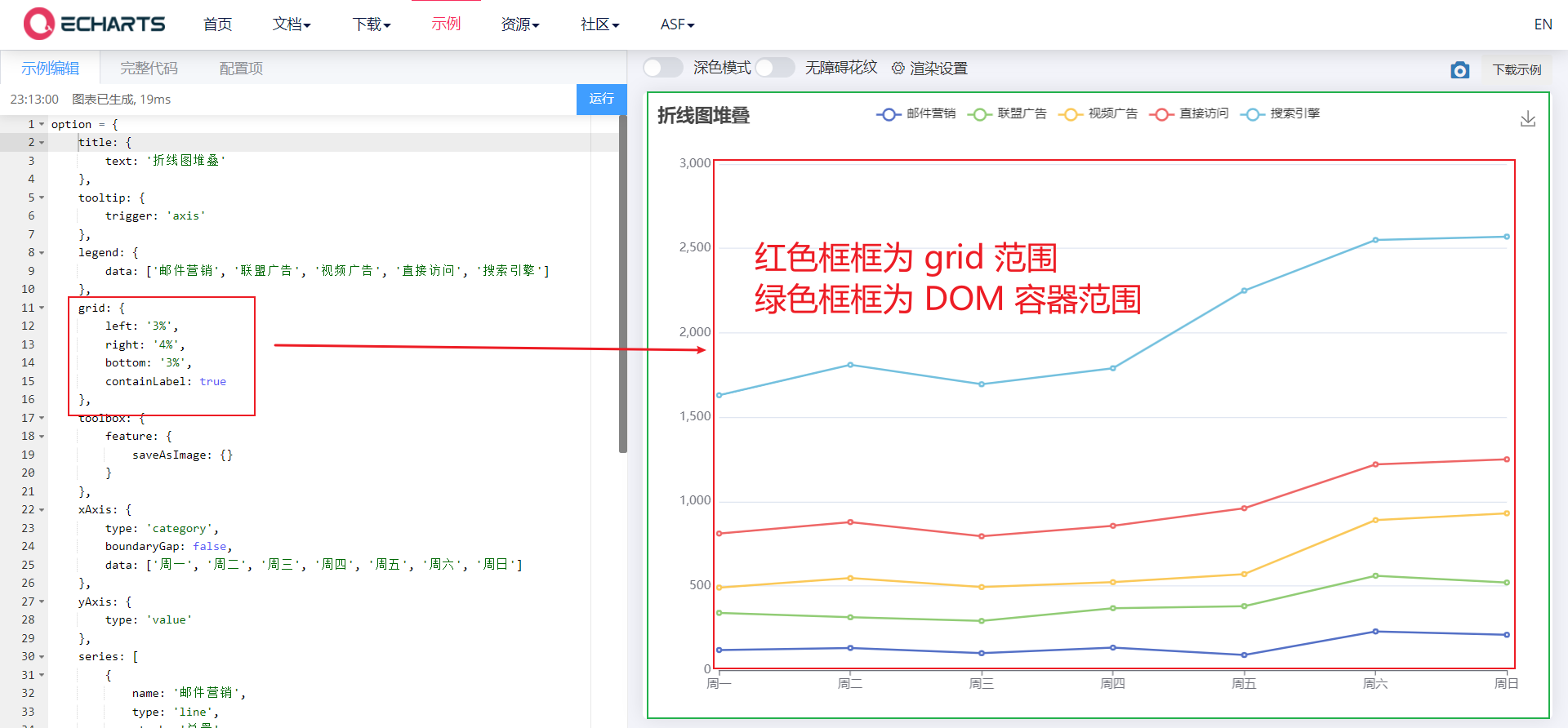

2.5、grip直角坐标系内绘图网格
直角坐标系内绘图网格，单个 grid 内最多可以放置上下两个 X 轴，左右两个 Y 轴。可以在网格上绘制 折线图、柱状图、散点图 常用属性：https://echarts.apache.org/zh/option.html#grid
2.5.1、xAxis和yAxis

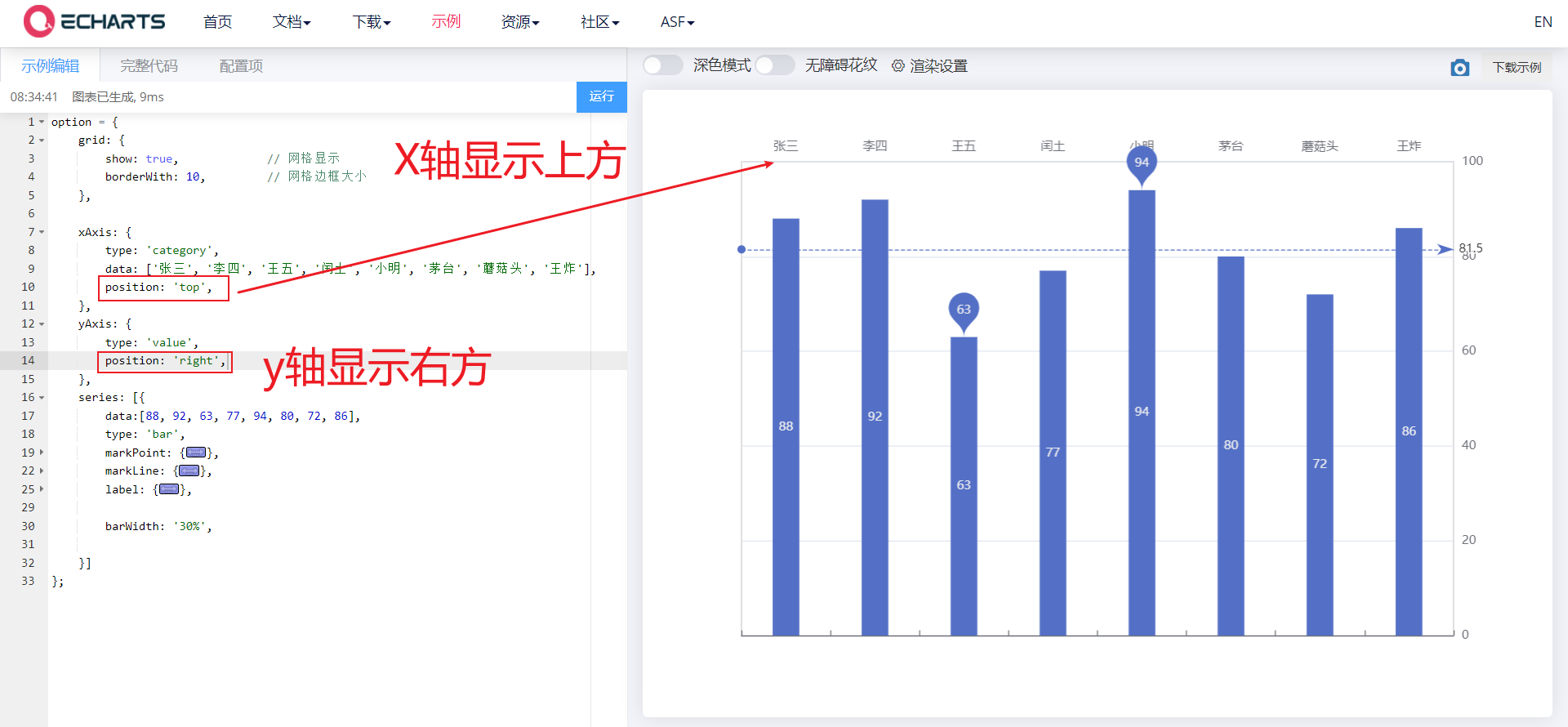

官方文档：https://echarts.apache.org/zh/option.html#xAxis xAxis 是直角坐标系 grid 中的 x 轴， yAxis 是直角坐标系 grid 中的y轴 其常用属性如下：

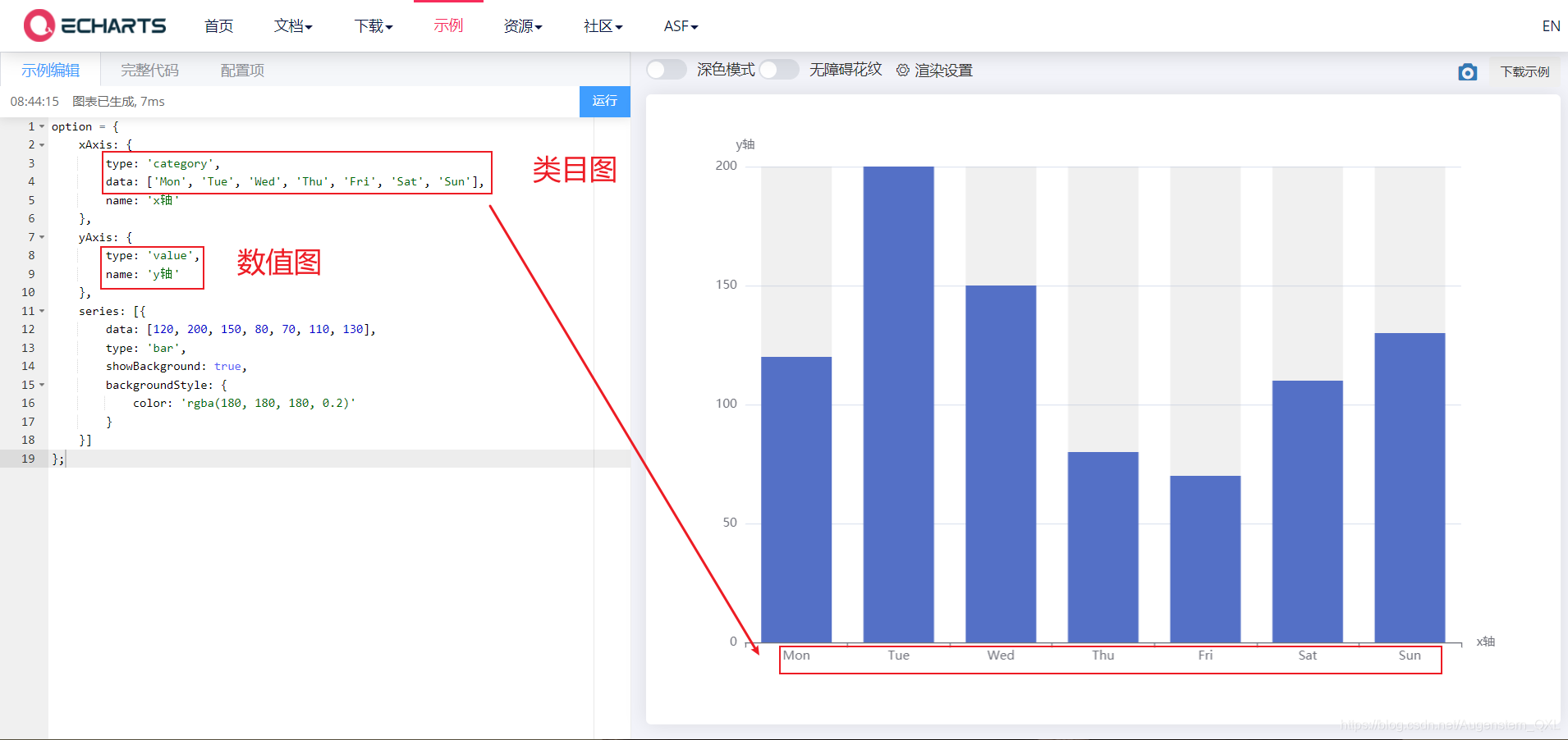

type ：类型String，表示坐标轴类型，可选值有以下：
value ：数值轴，适用于连续数据category ：类目轴，适用于离散的类目数据。为该类型时类目数据可自动从 series.data 或 dataset.source 中取，或者可通过 yAxis.data 设置类目数据。time ：时间轴，适用于连续的时序数据log ：对数轴，适用于对数数据 name：类型String，坐标轴的名称
2.5.2、series
官方文档：https://echarts.apache.org/zh/option.html#series 系列列表，每个系列通过 type 决定自己的图表类型，并且可以给 y 轴提供数据 其常用属性如下：
data：https://echarts.apache.org/zh/option.html#series-line.datatype：通过 type 决定自己的图表类型
3、柱状图
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['张三','李四','王五','闰土','小明','茅台','蘑菇头','王炸',];
var yDataArr = [88,92,63,77,94,80,72,86];
var option = {
xAxis: {
type: 'category',
data: xDataArr,
},
yAxis: {
type: 'value',
},
series: [
{
name: '语文',
type: 'bar',
data: yDataArr,
}
],
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
3.1、柱状图常见效果
3.1.1、标记
标记：最大值、最小值、平均值markPoint、markLine、
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['张三','李四','王五','闰土','小明','茅台','蘑菇头','王炸',];
var yDataArr = [88,92,63,77,94,80,72,86];
var option = {
xAxis: {
type: 'category',
data: xDataArr,
},
yAxis: {
type: 'value',
},
series: [
{
name: '语文',
type: 'bar',
markPoint: {
data: [{type: 'max',name: '最大值'},{type: 'min',name: '最小值'}]
},
markLine : {
data: [{type: 'average',name: '平均值'}]
},
data: yDataArr,
}
],
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
3.1.2、显示
显示：数值显示、柱宽度、横向柱状图label、barWidth、更改 x轴和 y轴的角色
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['张三','李四','王五','闰土','小明','茅台','蘑菇头','王炸',];
var yDataArr = [88,92,63,77,94,80,72,86];
// 横向柱状图
var option = {
xAxis: {
type: 'value',
},
yAxis: {
type: 'category',
data: xDataArr,
},
series: [
{
name: '语文',
type: 'bar',
markPoint: {
data: [{type: 'max',name: '最大值'},{type: 'min',name: '最小值'}]
},
markLine : {
data: [{type: 'average',name: '平均值'}]
},
// 数值显示
label: {
show: true,
rotate: 60, //旋转60°
position: 'inside',
},
// 柱宽度
barWidth: '30%',
data: yDataArr,
}
],
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);

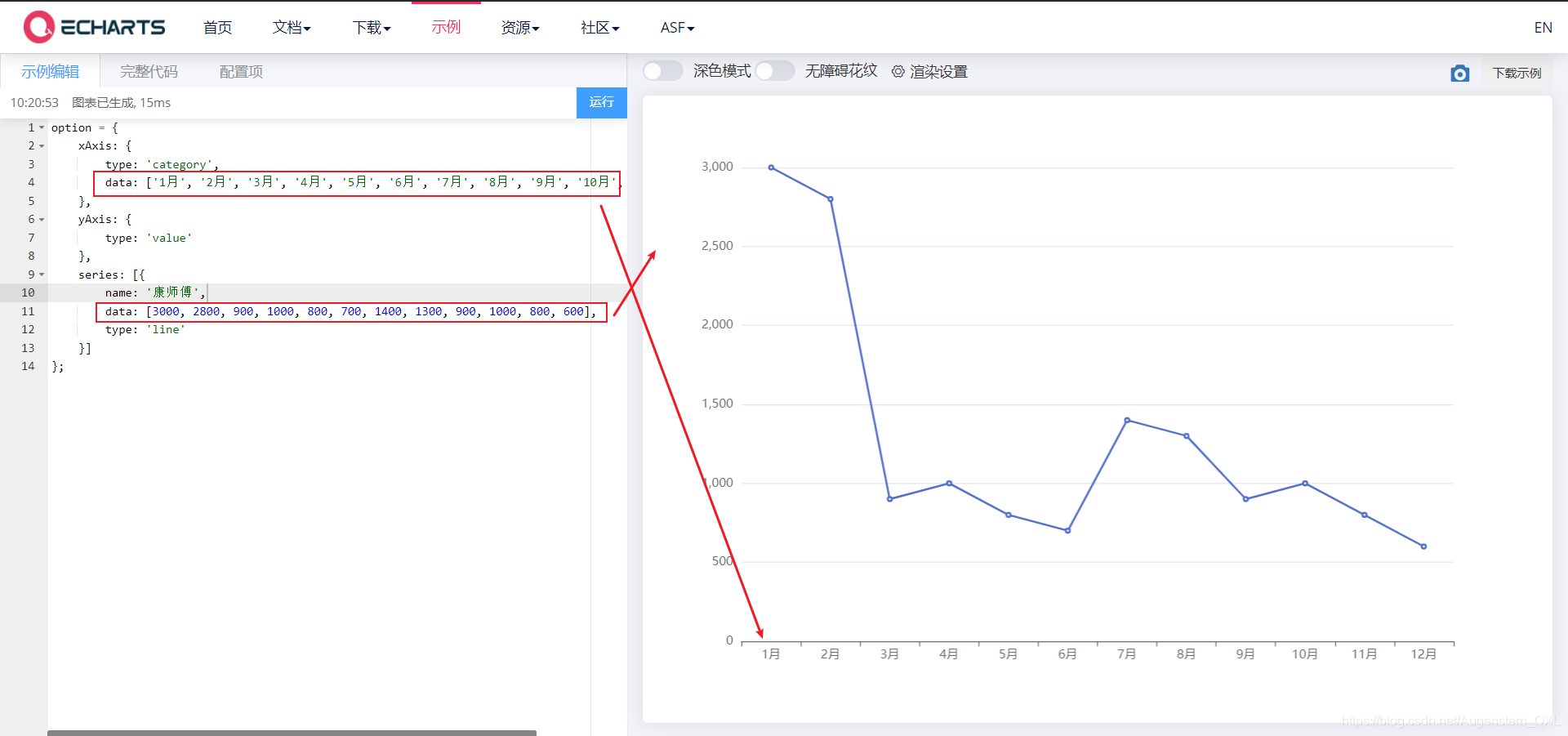

4、折线图
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'];
var yDataArr = [3000, 2800, 900, 1000, 800, 700, 1400, 1300, 900, 1000, 800, 600];
var option = {
xAxis: {
type: 'category',
data: xDataArr
},
yAxis: {
type: 'value'
},
series: [{
name: '康师傅',
data: yDataArr,
type: 'line'
}]
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
4.1、折线图常见效果

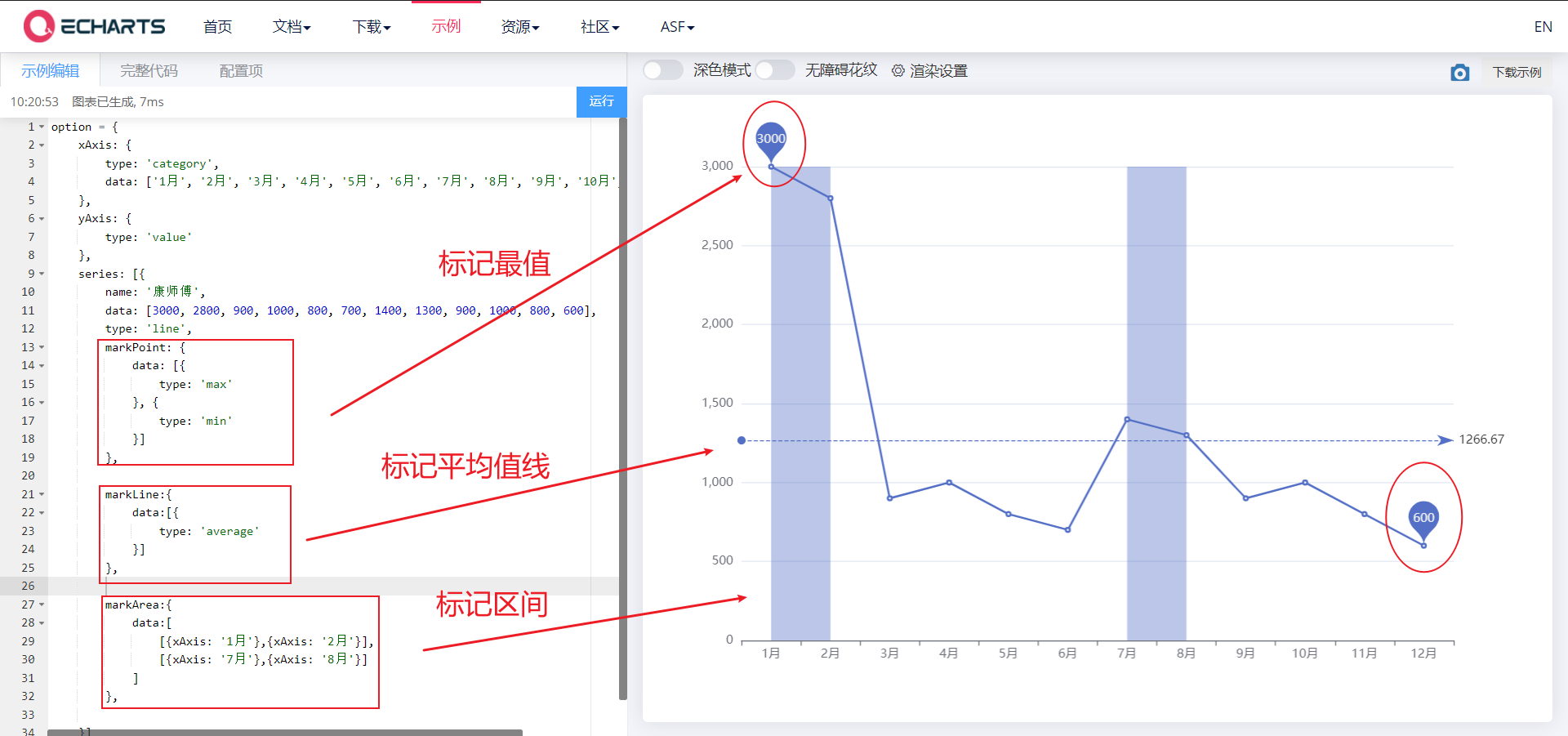

4.1.1、标记
标记最大值、最小值、平均值、标注区间markPoint、markLine、markArea
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'];
var yDataArr = [3000, 2800, 900, 1000, 800, 700, 1400, 1300, 900, 1000, 800, 600];
var option = {
xAxis: {
type: 'category',
data: xDataArr
},
yAxis: {
type: 'value'
},
series: [{
name: '康师傅',
data: yDataArr,
type: 'line',
// 标记最值
markPoint: {
data: [{
type: 'max'
}, {
type: 'min'
}]
},
// 标记平均值线
markLine: {
data: [{
type: 'average'
}]
},
// 标记区间
markArea:{
data:[
[{xAxis: '1月'},{xAxis: '2月'}],
[{xAxis: '7月'},{xAxis: '8月'}]
]
},
}]
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);

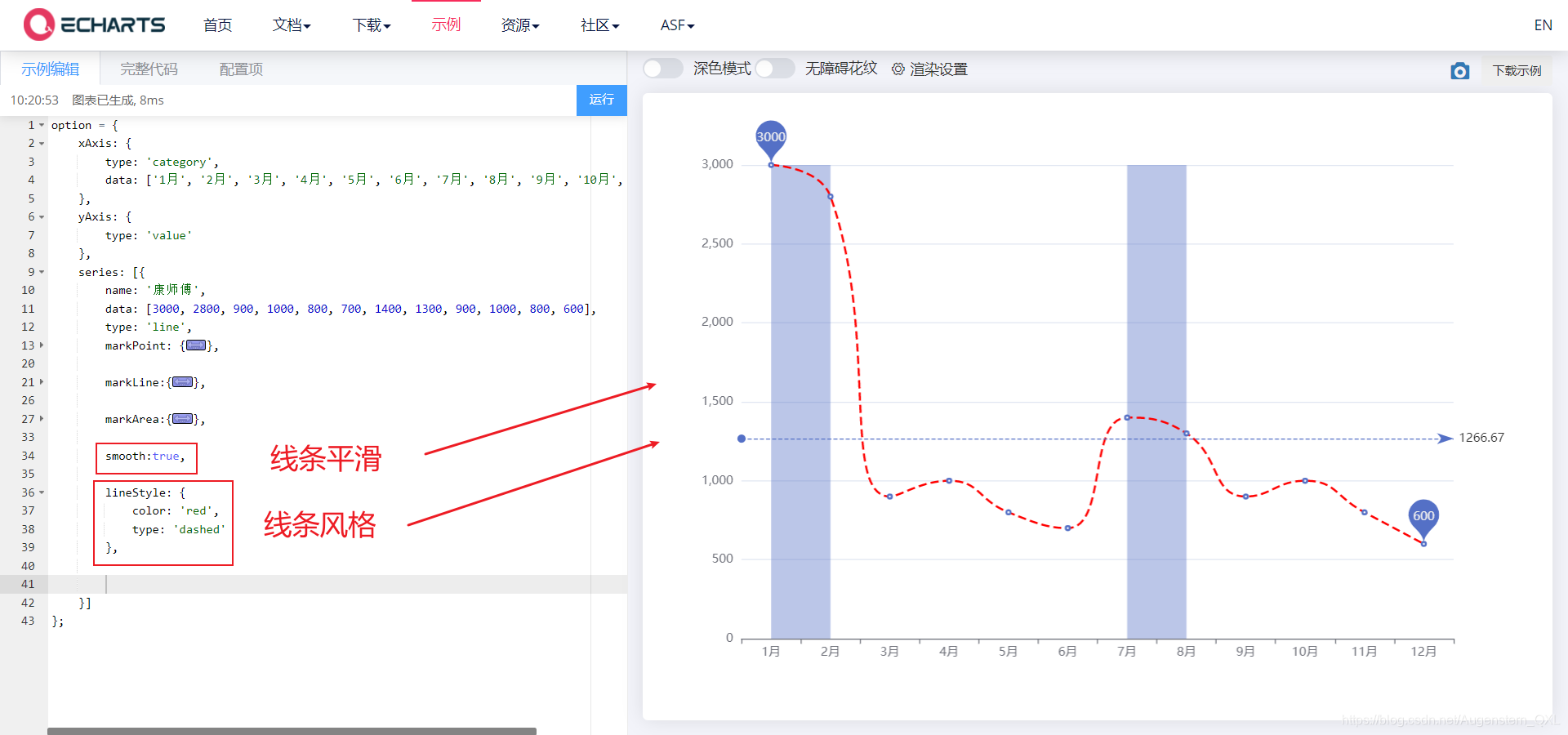

4.1.2、线条控制
线条控制：平滑 风格smooth、lineStyle
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'];
var yDataArr = [3000, 2800, 900, 1000, 800, 700, 1400, 1300, 900, 1000, 800, 600];
var option = {
xAxis: {
type: 'category',
data: xDataArr
},
yAxis: {
type: 'value'
},
series: [{
name: '康师傅',
data: yDataArr,
type: 'line',
markPoint: {
data: [{
type: 'max'
}, {
type: 'min'
}]
},
markLine: {
data: [{
type: 'average'
}]
},
markArea:{
data:[
[{xAxis: '1月'},{xAxis: '2月'}],
[{xAxis: '7月'},{xAxis: '8月'}]
]
},
// 线条平滑
smooth: true,
// 线条风格
lineStyle: {
color: 'red',
type: 'dashed', // dashed 虚线 dotted 电线 solid 实线
}
}
]
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
4.1.3、填充风格
填充风格areaStyle
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'];
var yDataArr = [3000, 2800, 900, 1000, 800, 700, 1400, 1300, 900, 1000, 800, 600];
var option = {
xAxis: {
type: 'category',
data: xDataArr
},
yAxis: {
type: 'value'
},
series: [{
name: '康师傅',
data: yDataArr,
type: 'line',
markPoint: {
data: [{
type: 'max'
}, {
type: 'min'
}]
},
markLine: {
data: [{
type: 'average'
}]
},
markArea:{
data:[
[{xAxis: '1月'},{xAxis: '2月'}],
[{xAxis: '7月'},{xAxis: '8月'}]
]
},
smooth: true,
lineStyle: {
color: 'red',
type: 'dashed', // dashed 虚线 dotted 电线 solid 实线
},
areaStyle: {
color: 'blue'
},
}
]
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);

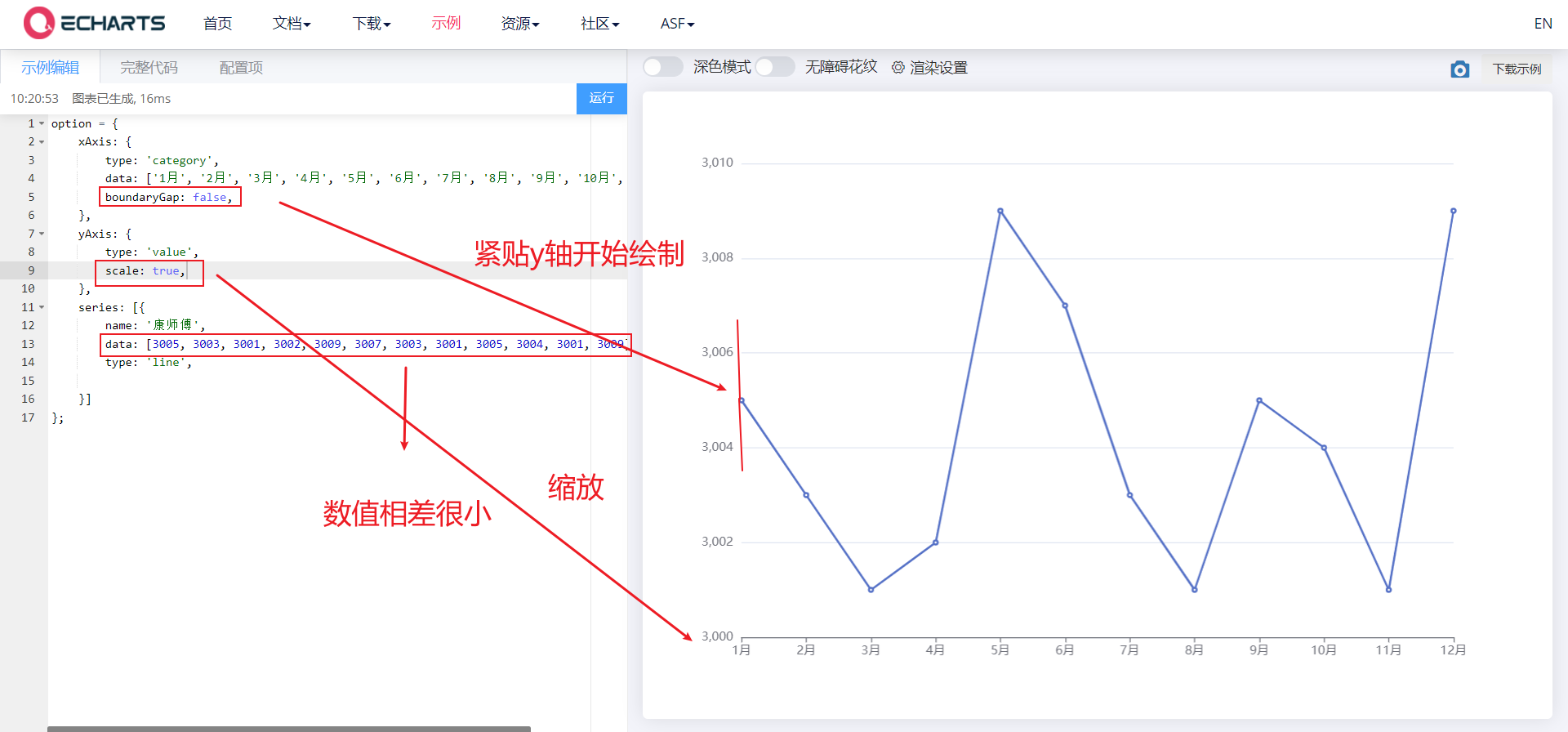

4.1.4、紧挨边缘
紧挨边缘、缩放(脱离0值比例，也就是不让x、y轴从0开始)boundaryGap、scale
使得折线图紧贴左侧 y轴 开始绘制如果我们的x、y轴一直都是从0开始，那么对于一列数组中元素相差很小，那么折线图就近乎是一条直线了
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'];
//var yDataArr = [3000, 2800, 900, 1000, 800, 700, 1400, 1300, 900, 1000, 800, 600];
var yDataArr = [3005, 3003, 3001, 3002, 3009, 3007, 3003, 3001, 3005, 3004, 3001, 3009];
var option = {
xAxis: {
type: 'category',
data: xDataArr,
// 紧挨边缘
boundaryGap: false,
},
yAxis: {
type: 'value',
// 缩放
scale: true,
},
series: [{
name: '康师傅',
data: yDataArr,
type: 'line',
}
]
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);

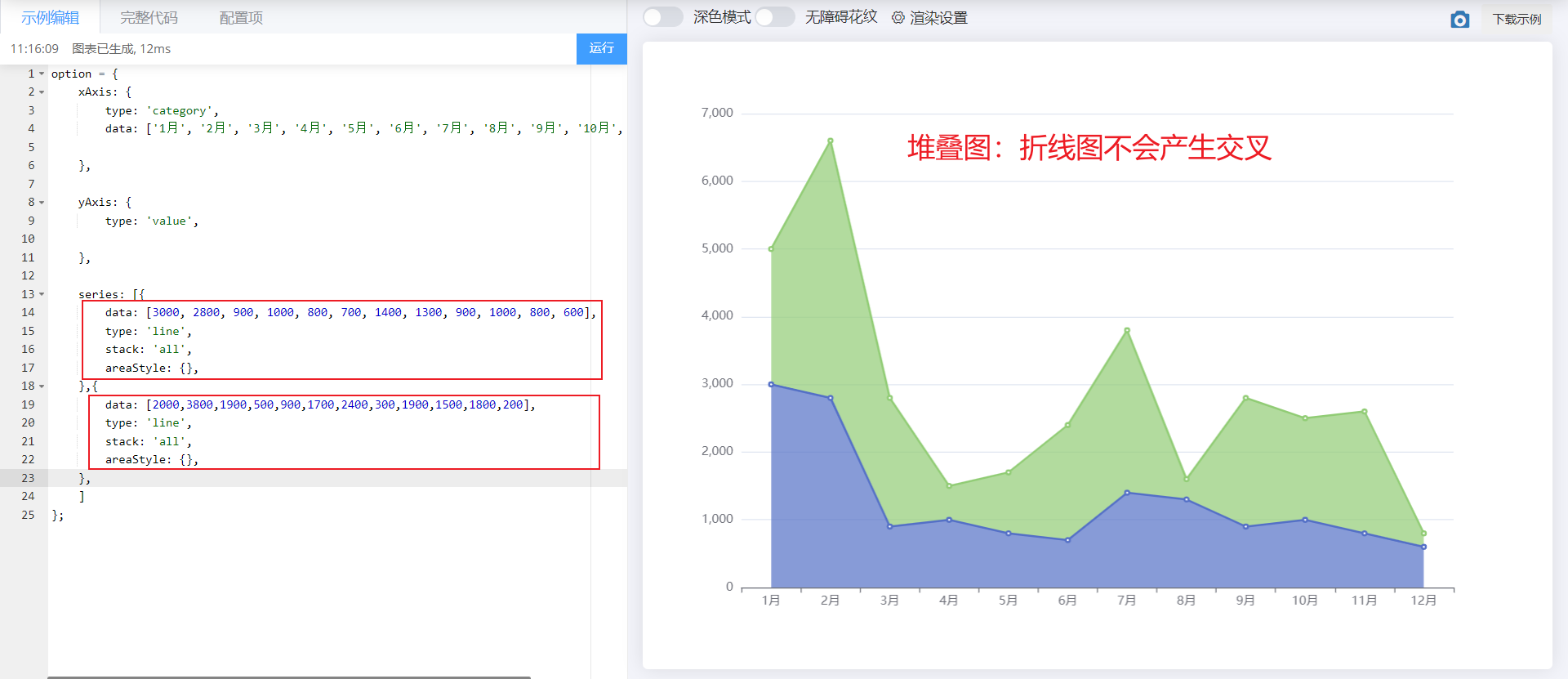

4.1.5、堆叠图
堆叠图stack
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'];
var yDataArr = [3000, 2800, 900, 1000, 800, 700, 1400, 1300, 900, 1000, 800, 600];
var yDataArr2 = [2000,3800,1900,500,900,1700,2400,300,1900,1500,1800,200];
var option = {
xAxis: {
type: 'category',
data: xDataArr,
},
yAxis: {
type: 'value',
},
series: [{
data: yDataArr,
type: 'line',
stack: 'all',
areaStyle: {},
},
{
data: yDataArr2,
type: 'line',
stack: 'all',
areaStyle: {},
}
]
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);

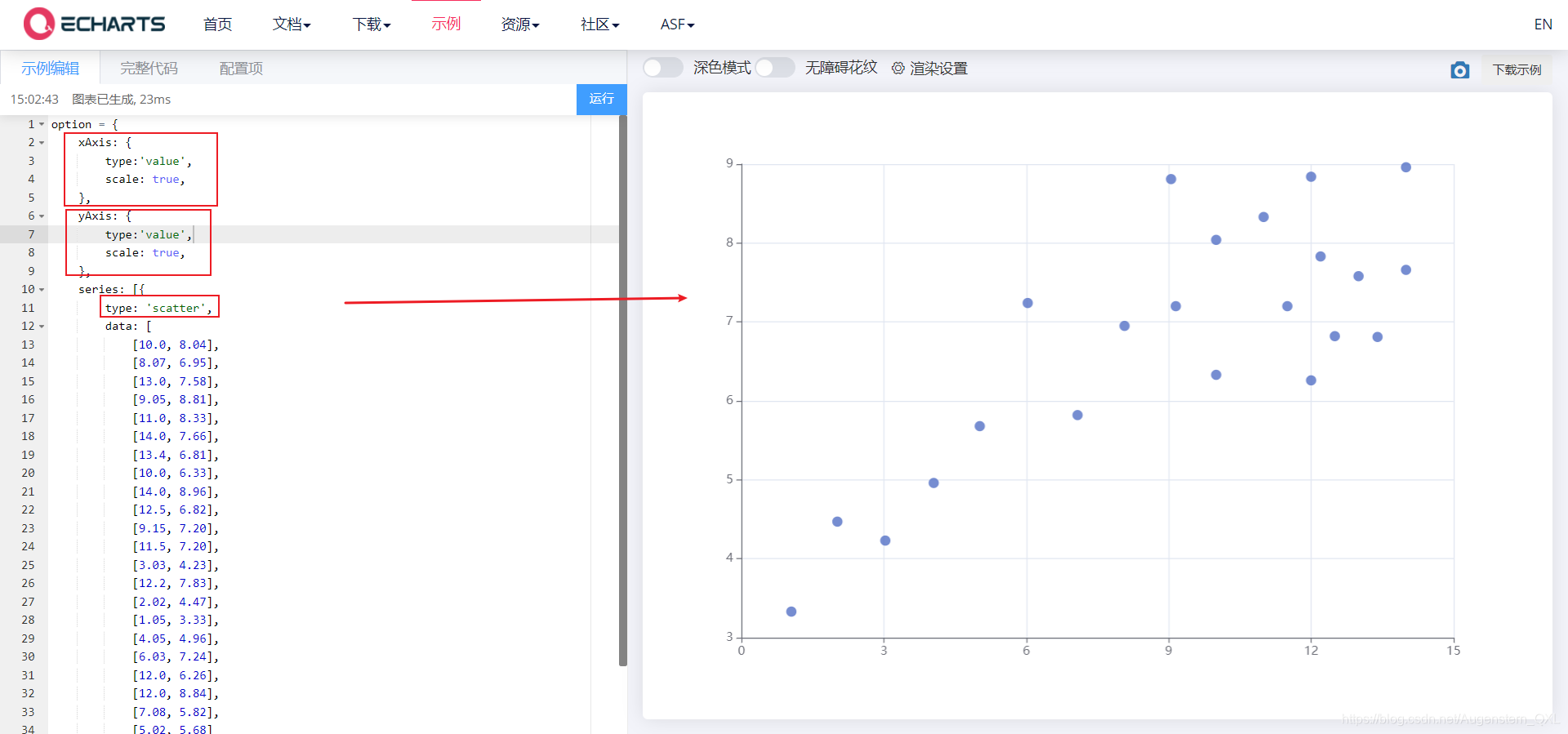

5、散点图
X 轴数据和 Y轴数据：二维数组在 series 下设置 type:scatter xAxis 和 yAxis 的 type都要设置为 value调整：将坐标轴都设置为 脱离 0值比例，scale
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var axisData = [
[10.0, 8.04],
[8.07, 6.95],
[13.0, 7.58],
[9.05, 8.81],
[11.0, 8.33],
[14.0, 7.66],
[13.4, 6.81],
[10.0, 6.33],
[14.0, 8.96],
[12.5, 6.82],
[9.15, 7.20],
[11.5, 7.20],
[3.03, 4.23],
[12.2, 7.83],
[2.02, 4.47],
[1.05, 3.33],
[4.05, 4.96],
[6.03, 7.24],
[12.0, 6.26],
[12.0, 8.84],
[7.08, 5.82],
[5.02, 5.68]
];
var option = {
xAxis: {
type: 'value',
scale: true,
},
yAxis: {
type: 'value',
scale: true,
},
series: [{
type: 'scatter',
data: axisData,
}]
}
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
5.1、散点图常见效果
5.1.1、气泡图效果
散点的大小不同、散点的颜色不同symbolSize 、itemStyle.color

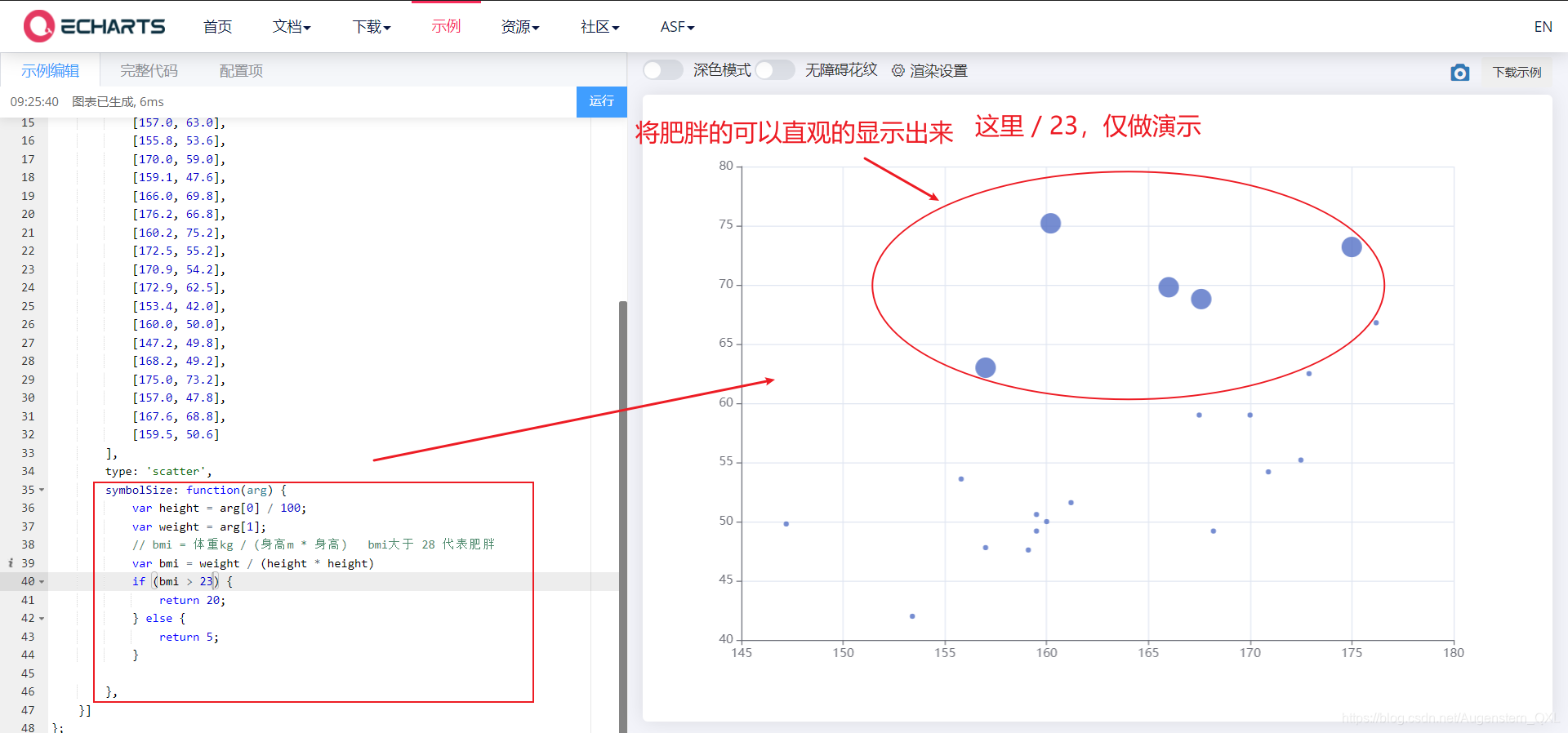

①散点大小不同
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var axisData = [
[161.2, 51.6],
[167.5, 59.0],
[159.5, 49.2],
[157.0, 63.0],
[155.8, 53.6],
[170.0, 59.0],
[159.1, 47.6],
[166.0, 69.8],
[176.2, 66.8],
[160.2, 75.2],
[172.5, 55.2],
[170.9, 54.2],
[172.9, 62.5],
[153.4, 42.0],
[160.0, 50.0],
[147.2, 49.8],
[168.2, 49.2],
[175.0, 73.2],
[157.0, 47.8],
[167.6, 68.8],
[159.5, 50.6]
];
var option = {
xAxis: {
type: 'value',
scale: true,
},
yAxis: {
type: 'value',
scale: true,
},
series: [{
type: 'scatter',
data: axisData,
// symbolSize: 20
symbolSize: function(arg) {
//console.log(arg);
var height = arg[0] / 100;
var weight = arg[1];
// bmi = 体重kg / (身高m * 身高) bmi大于 28 代表肥胖
var bmi = weight / (height * height)
if (bmi > 28) {
return 20;
} else {
return 5;
}
},
}]
}
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);

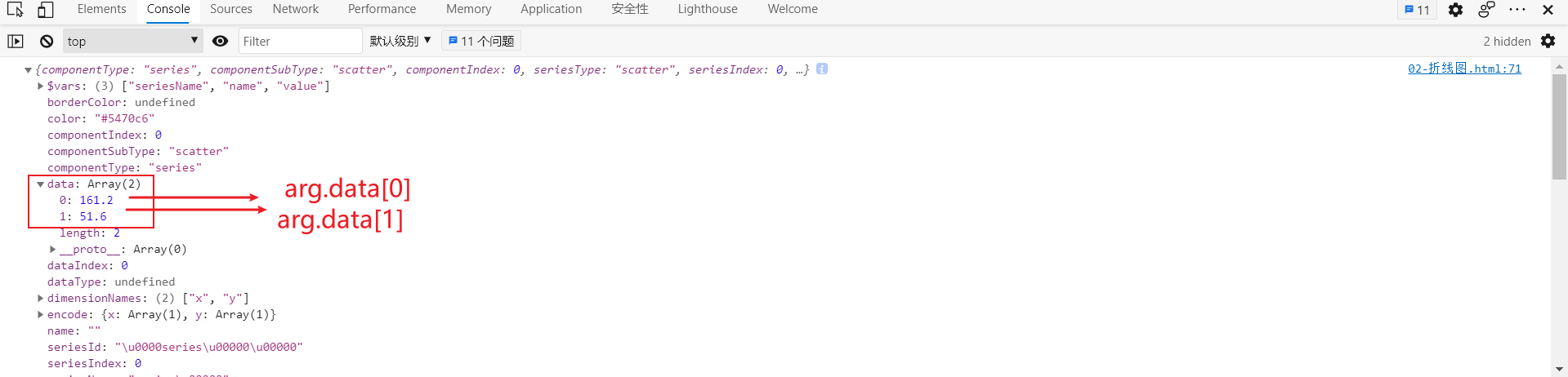

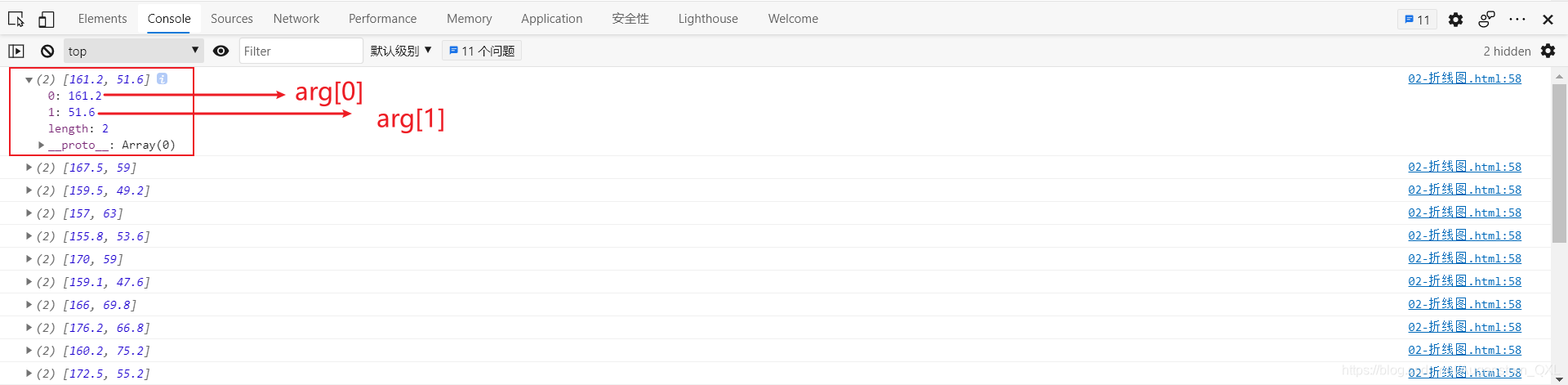

arg如下：

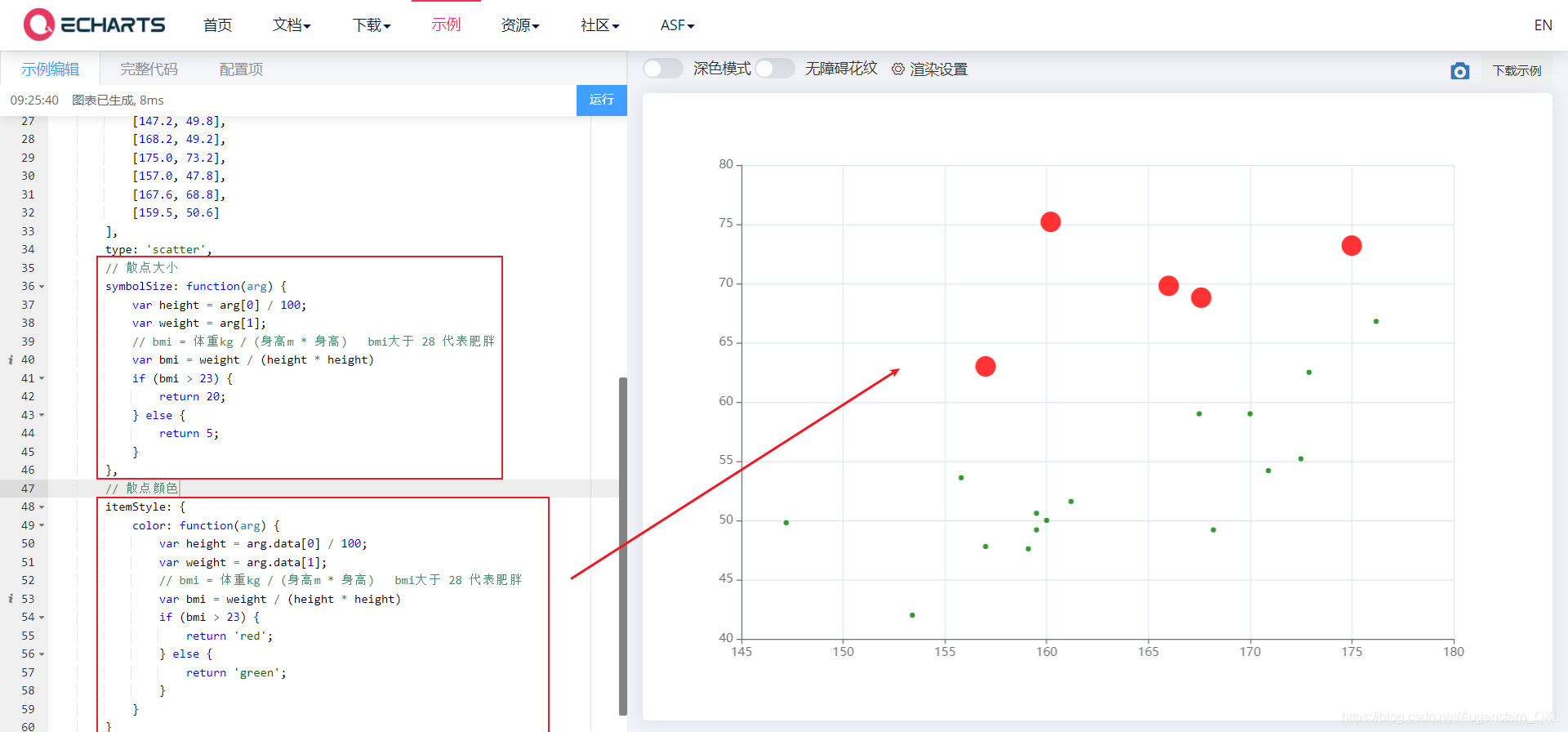

②散点的颜色不同
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var axisData = [
[161.2, 51.6],
[167.5, 59.0],
[159.5, 49.2],
[157.0, 63.0],
[155.8, 53.6],
[170.0, 59.0],
[159.1, 47.6],
[166.0, 69.8],
[176.2, 66.8],
[160.2, 75.2],
[172.5, 55.2],
[170.9, 54.2],
[172.9, 62.5],
[153.4, 42.0],
[160.0, 50.0],
[147.2, 49.8],
[168.2, 49.2],
[175.0, 73.2],
[157.0, 47.8],
[167.6, 68.8],
[159.5, 50.6]
];
var option = {
xAxis: {
type: 'value',
scale: true,
},
yAxis: {
type: 'value',
scale: true,
},
series: [{
type: 'scatter',
data: axisData,
// 散点大小
// symbolSize: 20
symbolSize: function(arg) {
var height = arg[0] / 100;
var weight = arg[1];
// bmi = 体重kg / (身高m * 身高) bmi大于 28 代表肥胖
var bmi = weight / (height * height)
if (bmi > 28) {
return 20;
} else {
return 5;
}
},
// 散点颜色
itemStyle: {
color: function(arg) {
var height = arg.data[0] / 100;
var weight = arg.data[1];
// bmi = 体重kg / (身高m * 身高) bmi大于 28 代表肥胖
var bmi = weight / (height * height)
if (bmi > 23) {
return 'red';
} else {
return 'green';
}
}
}
}]
}
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
arg如下，是一个对象：

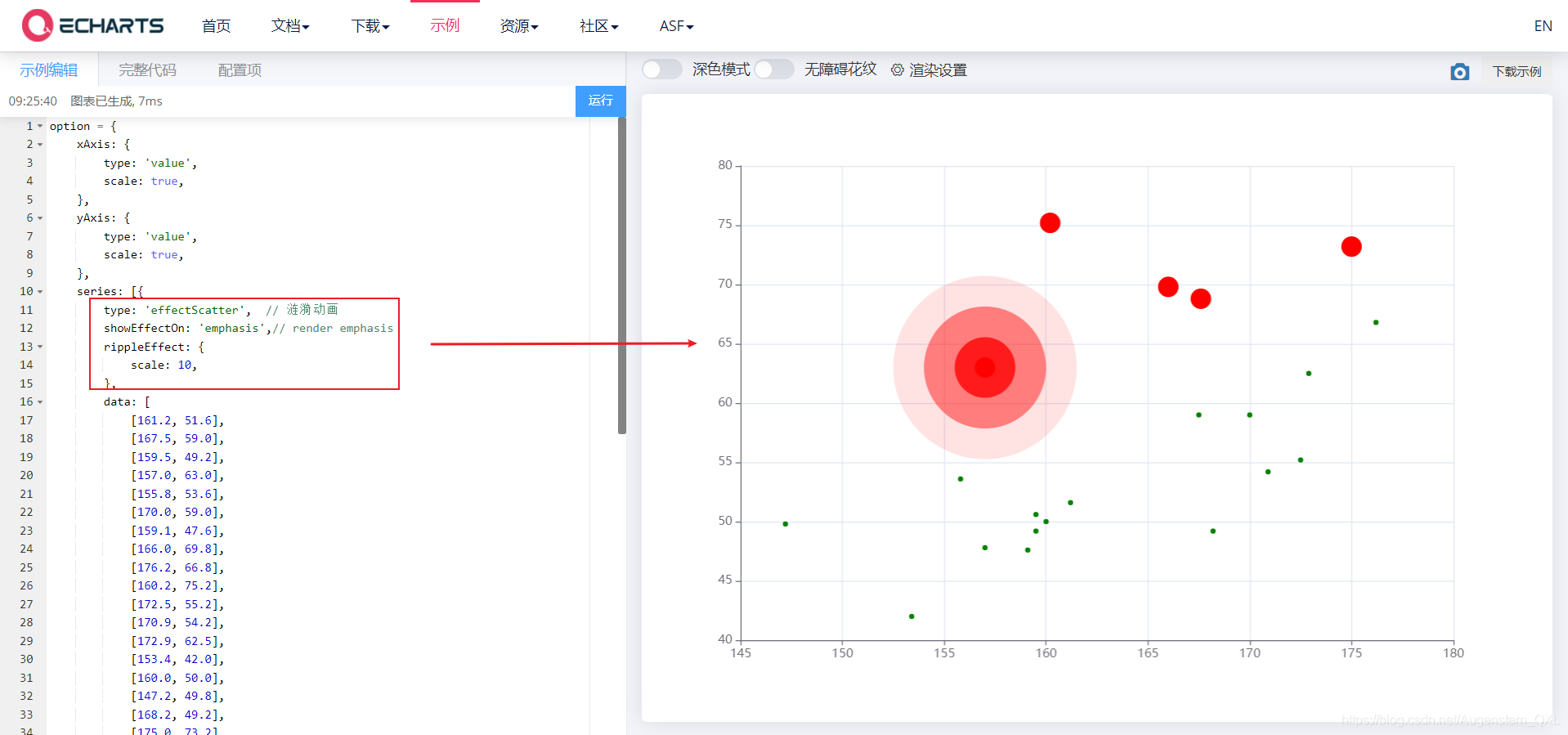

5.1.2、涟漪动画效果
type ：effectScatter 开启涟漪动画效果showEffectOn：‘emphasis’ 控制鼠标移动到某一个散点时启动涟漪效果rippleEffect：{ } 控制涟漪动画范围
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var axisData = [
[161.2, 51.6],
[167.5, 59.0],
[159.5, 49.2],
[157.0, 63.0],
[155.8, 53.6],
[170.0, 59.0],
[159.1, 47.6],
[166.0, 69.8],
[176.2, 66.8],
[160.2, 75.2],
[172.5, 55.2],
[170.9, 54.2],
[172.9, 62.5],
[153.4, 42.0],
[160.0, 50.0],
[147.2, 49.8],
[168.2, 49.2],
[175.0, 73.2],
[157.0, 47.8],
[167.6, 68.8],
[159.5, 50.6]
];
var option = {
xAxis: {
type: 'value',
scale: true,
},
yAxis: {
type: 'value',
scale: true,
},
series: [{
//type: 'scatter', // 散点
type: 'effectScatter', // 涟漪动画
showEffectOn: 'emphasis',// render emphasis
rippleEffect: {
scale: 5,
},
data: axisData,
// symbolSize: 20
symbolSize: function(arg) {
var height = arg[0] / 100;
var weight = arg[1];
// bmi = 体重kg / (身高m * 身高) bmi大于 28 代表肥胖
var bmi = weight / (height * height)
if (bmi > 28) {
return 20;
} else {
return 5;
}
},
itemStyle: {
color: function(arg) {
var height = arg.data[0] / 100;
var weight = arg.data[1];
// bmi = 体重kg / (身高m * 身高) bmi大于 28 代表肥胖
var bmi = weight / (height * height)
if (bmi > 23) {
return 'red';
} else {
return 'green';
}
}
}
}]
}
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
6、直角坐标系
直角坐标系图表：柱状图、折线图、散点图
6.1、直角坐标系的常用配置
常用配置有三种
网格 grid坐标轴 axis区域缩放 dataZoom
6.1.1、网格 grid
grid 是用来控制直角坐标系的布局和大小，x 轴 和 y 轴就是在 grid 的基础上进行绘制的 显示 grid、 show grid 的边框 borderWidth、borderColor grid 的位置和大小 left、top、right、bottom | width、height
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['张三', '李四', '王五', '闰土', '小明', '茅台', '蘑菇头', '王炸', ];
var yDataArr = [88, 92, 63, 77, 94, 80, 72, 86];
var option = {
grid: {
show: true, // 网格显示
borderWith: 10, // 网格边框大小
borderColor: 'red', // 网格颜色
left: 120, // 网格向左移动
top: 120, // 网格向上移动
width: 300, // 网格宽
height: 150, // 网格高
},
xAxis: {
type: 'category',
data: xDataArr,
},
yAxis: {
type: 'value',
},
series: [{
name: '语文',
type: 'bar',
data: yDataArr,
markPoint: {
data: [{
type: 'max',
name: '最大值'
}, {
type: 'min',
name: '最小值'
}]
},
markLine: {
data: [{
type: 'average',
name: '平均值'
}]
},
// 数值显示
label: {
show: true,
rotate: 60, //旋转60°
position: 'inside',
},
// 柱宽度
barWidth: '30%',
}],
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
6.1.2、坐标轴 axis
坐标轴分为 x 轴和 y轴， 一个 grid 中最多有两种位置的 x 轴 和 y轴
坐标轴类型 type
value ： 数值轴，会自动从 series.data 中读取数据category ：类目轴，该类型必须通过 data 设置类目数据 显示位置 position
xAxis ：可取值为 top 或者 bottomyAxis ：可取值为 left 或者 right

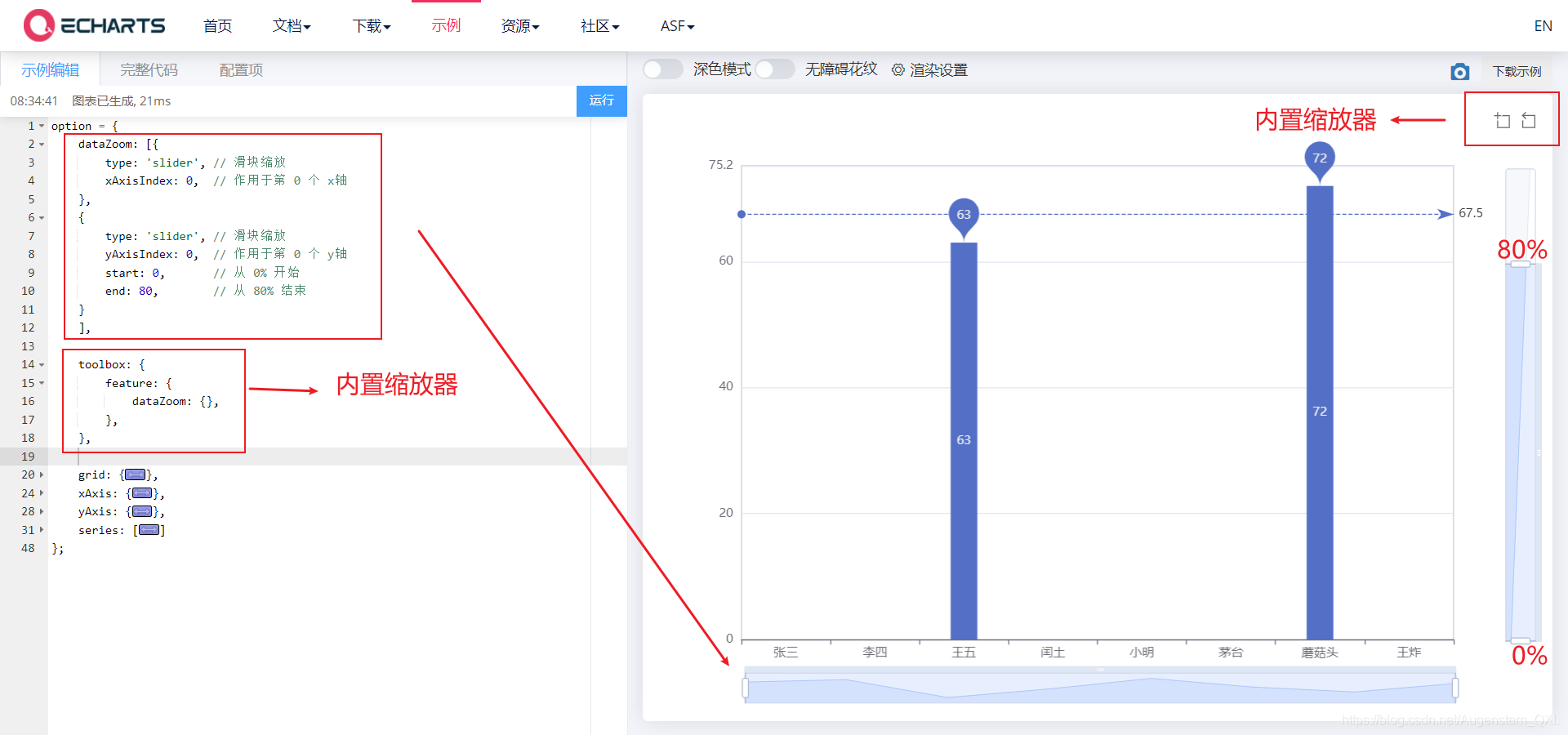

6.1.3、区域缩放dataZoom
dataZoom 用于区域缩放，对数据范围过滤，x 轴 和 y 轴都可以拥有
dataZoom 是一个数组，意味着可以配置多个区域缩放器
类型 typeslider ： 滑块inside：内置，依靠鼠标滚轮或者双指缩放指明产生作用的轴
xAxisIndex ：设置缩放组件控制的是哪个 x 轴，一般写 0 即可yAxisIndex：设置缩放组件控制的是哪个 y 轴，一般写 0 即可 指明初始状态的缩放情况
start ：数据窗口范围的起始百分比end ：数据窗口范围的结束百分比
// 2.初始化echarts实例化对象
var myChart = echarts.init(document.querySelector('div'));
// 3.指定图表的配置项和数据
var xDataArr = ['张三', '李四', '王五', '闰土', '小明', '茅台', '蘑菇头', '王炸', ];
var yDataArr = [88, 92, 63, 77, 94, 80, 72, 86];
var option = {
dataZoom: [
{
// type: 'slider', // 滑块缩放
type: 'inside', // 鼠标滚轮缩放
xAxisIndex: 0, // 作用于第 0 个 x轴
},
{
type: 'inside',
yAxisIndex: 0, // 作用于第 0 个 y轴
start: 0,
end: 60,
}
],
toolbox: {
feature: {
// 内置的区域缩放器,再自定义区域缩放器前需打开
dataZoom: {},
}
},
grid: {
show: true, // 网格显示
borderWith: 10, // 网格边框大小
},
xAxis: {
type: 'category',
data: xDataArr,
position: 'top',
},
yAxis: {
type: 'value',
position: 'right',
},
series: [{
name: '语文',
type: 'bar',
data: yDataArr,
markPoint: {
data: [{
type: 'max',
name: '最大值'
}, {
type: 'min',
name: '最小值'
}]
},
markLine: {
data: [{
type: 'average',
name: '平均值'
}]
},
// 数值显示
label: {
show: true,
rotate: 60, //旋转60°
position: 'inside',
},
// 柱宽度
barWidth: '30%',
}],
};
// 4.使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
|
