Materials Studio常见视图设置

2024-06-30 05:30| 来源: 网络整理| 查看: 265

最近修图需要用materials studio导出图片，发现对很多操作比较生疏，这里简单记录一下其中的常见的对视图的操作，如背景颜色，晶胞边界，晶格基矢的标签等

闲话不叙

目录 设置背景颜色设置晶格边框设置是否显示晶格标签如何扩大晶胞而保持晶格内结构不变设置胞内结构的平移步长和旋转步长

设置背景颜色 `右击` > `display options` >` Backgrounds` > `solid color` ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210430212658837.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQyMTY4NTQz,size_16,color_FFFFFF,t_70#pic_center)

在这里插入图片描述 效果： 在这里插入图片描述 可以看到背景色被调成了宝强绿

设置晶格边框 `右击` > `display style` > `lattice` ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210430213714583.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQyMTY4NTQz,size_16,color_FFFFFF,t_70#pic_center)

在这里插入图片描述 可以看到 图中 1 2 3 4这几个选项 顾名思义 不提 这里演示一下1的效果 在这里插入图片描述 勾选1的效果： 在这里插入图片描述 可见框线完全消失了

设置是否显示晶格标签 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210430214631521.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQyMTY4NTQz,size_16,color_FFFFFF,t_70#pic_center) 上图所示，通常情况是有基矢标签的 有时候为了抠图需要隐去它： 上面第二点实际上已经提到了，

在这里插入图片描述 直接将取消4中的勾选，效果如下： 在这里插入图片描述

如何扩大晶胞而保持晶格内结构不变 这是使用频率非常高的操作

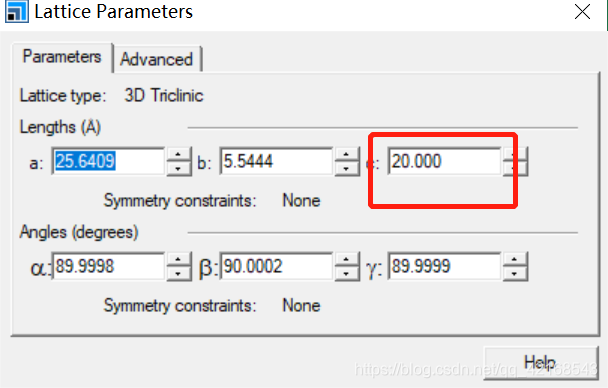

右击 > Lattice Parameters > Advanced 可以看到默认情况下 keep fractional coordinates fixed during changes ... 处于被勾选状态： 在这里插入图片描述 此时如果直接改变晶格参数，e.g. 把晶格 c 由11增加到 20 : 在这里插入图片描述

plus: 图中水平方向是c轴

效果:

在这里插入图片描述 可见内部结构也随之被拉伸

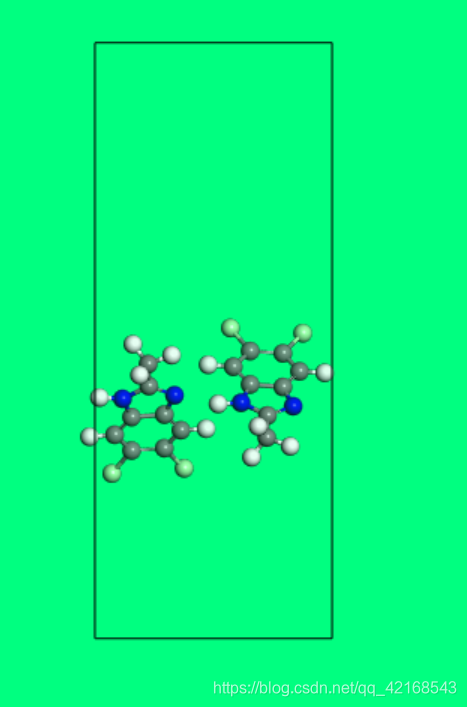

若想保持内部结构不变，取消上述勾选即可，此时将 c 从10增加到20的效果如下： 在这里插入图片描述 可以看到 此时仍有问题，有一个氢原的位置还是变动了(通常取消勾选之后 再改变晶格 晶胞内部的结构就会保持不变 如果出现图中的情况 继续往下看) 那该怎么处理呢？

这里我找到了几种解决办法 最稳妥的办法是先扩胞 再恢复之前的晶格常数： 在这里插入图片描述 直接在c方向扩胞： 在这里插入图片描述 效果： 在这里插入图片描述 鼠标框选一个周期中的原子，按delete将其删除 效果： 在这里插入图片描述 此时再将晶格c改为 20 ： 效果: 在这里插入图片描述 完美解决

设置胞内结构的平移步长和旋转步长 选中晶胞中原子

在这里插入图片描述 按菜单栏上下左右键就可以实现结构的平行移动： 在这里插入图片描述 设置步长的方法: 点击小手 在这里插入图片描述 1处是设置每次点击移动的距离 2处是设置每次按键盘上的方向键所转动的角度 在这里插入图片描述

----想起来再写吧
