基于Abaqus的圆形金属管件无芯绕弯成形

2023-08-11 22:18| 来源: 网络整理| 查看: 265

Abaqus 圆形金属弯管弯曲回弹弯曲成形过程几何建模弯曲模管件夹紧模压模防皱模定义管件材料定义材料定义截面截面指派组合装配零件实例化旋转操作（以弯曲模为例）移动操作(以管件为例) 定义分析步定义相互作用定义表面Surface定义接触属性（Contact Property）以管件-弯曲模之间接触为例定义接触（Contact）以管件-弯曲模之间的接触为例定义约束（Constraint-Coupling）定义连接（Connect）定义Wire定义连接截面（Connector Sector）连接截面指派（Assign Connector）特殊设置（惯性Special/Inertia）定义载荷/边界定义防皱模边界条件定义压模边界条件定义弯曲模边界条件压模边界条件变化网格划分（以弯曲模为例）任务创建提交及结果可视化

弯曲成形过程几何建模

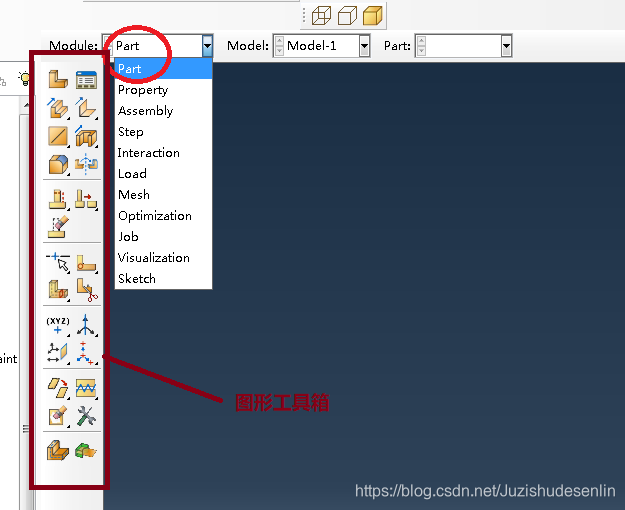

几何建模入口

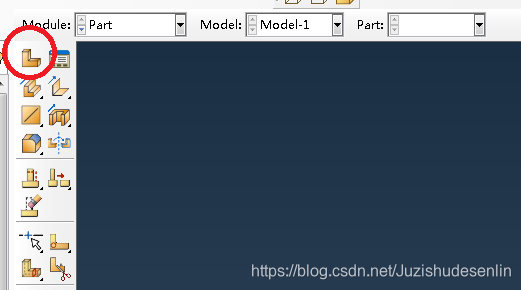

弯曲模从图形工具箱中单击"创建零件"按钮创建零件入口

在弹出的对话框中对应输入下图所示的选项，然后单击"continue"按钮在这里插入图片描述

在草图绘制界面，绘制2D草图在这里插入图片描述

首先，在图形工具箱内单击"构造圆"按钮（黑色三角箭头点开可以切换不同的构造图形）绘制构造圆。在信息提示区输入构造圆圆心坐标(150,0)(150是弯曲半径)，然后按回车键或单击鼠标中键，继续在信息提示区输入坐标(165,0)(165=150+15， 150是弯曲半径，管件外径是30)，然后按回车键或单击鼠标中键，完成构造圆的绘制。然后，在图形工具箱内单击"构造圆"按钮右下角处的黑色三角箭头切换到"竖直构造线"按钮，单击"竖直构造线"按钮，绘制竖直构造线。在信息提示区输入坐标(150,0)，然后按回车键或单击鼠标中键，完成竖直构造线的绘制；在图形工具箱内单击"竖直构造线"按钮右下角处的黑色三角箭头切换到"水平构造线"按钮，单击"水平构造线"按钮，绘制水平构造线。在信息提示区输入坐标(0,40)，然后按回车键或单击鼠标中键，在信息提示区输入坐标(0,-40)，然后按回车键或单击鼠标中键，再次单击鼠标中键，则完成两条水平构造线的绘制。最后，选择图形工具箱内的"直线"按钮和"圆"（圆心及圆上两点）按钮，将构造线之间的交点进行连接，如下图所示：在这里插入图片描述

保存上一步创建的草图：单击上图中的"保存草图"按钮，然后按回车键2D草图绘制完成，通过旋转得到3D实体：直接上图中信息提示区的"Done"按钮或者单击鼠标中键，在信息提示区出现"选择旋转轴"的信息在这里插入图片描述

此时选择最初进入视图时就存在的竖直参考线（绿色）作为旋转轴，如图。

在这里插入图片描述选择完旋转轴弹出对话框，在弹出的对话框中输入"360"作为旋转角度，单击OK，得到下图3D模型。

建立刚体参考点。参考点一般设置在一个刚体上，用来代替这个刚体。也就是说在这个参考点上设置了位移、速度、加速度初始值，就等于这整个刚体的节点都被赋予了所设置的初始值。如果设置的是旋转的话，就要注意这个参考点是旋转的轴心。在菜单栏中单击"Tool/Reference Point"，如下图。在这里插入图片描述

之后，在信息提示区提示选择一点作为参考点，如下图。在这里插入图片描述

在信息提示区中输入参考点的三维坐标，输入"（0，0，0）",然后按回车键或者单击鼠标中键，完成为该弯曲模设置一个参考点，如下图。在这里插入图片描述

对设置的参考点进行重命名，在模型结构树中，展开"Part/part1（弯曲模）/Features"，选定设置的参考点"RP",单击鼠标左键，在弹出菜单中单击"Rename"，对该参考点进行重命名，如图。在这里插入图片描述

创建集合Set，当选择该集合时就会选中弯曲模。在菜单栏单击"Tools/Set/Manager",如图。在这里插入图片描述

弹出对话框，如图。

单击"Create"按钮，弹出对话框，如图。在这里插入图片描述

重命名集合名字"bending-die"，然后单击"Continue"按钮，在信息提示区出现如下图所示信息。在这里插入图片描述

在视图区中选中上一步中创建的参考点"RP-bending"，然后单击信息提示区中的"Done"按钮或者单击鼠标中键。管件从图形工具箱中单击"创建零件"按钮在这里插入图片描述

在弹出的对话框中对应输入下图所示的选项，然后单击"continue"按钮在这里插入图片描述

在草图绘制界面，绘制2D草图。在图形工具箱内单击"直线"按钮。在信息提示区输入起始点坐标"（15,200）"（15 管件外径/2），然后按回车键或单击鼠标中键，继续在信息提示区输入终点坐标"（15，-200）"（管件长=200-（-200）=400），然后按回车键或单击鼠标中键，完成一条直线的绘制。一直单击鼠标中键，并注意查看提示区内的信息，直至弹出"编辑旋转"的对话框，如图。

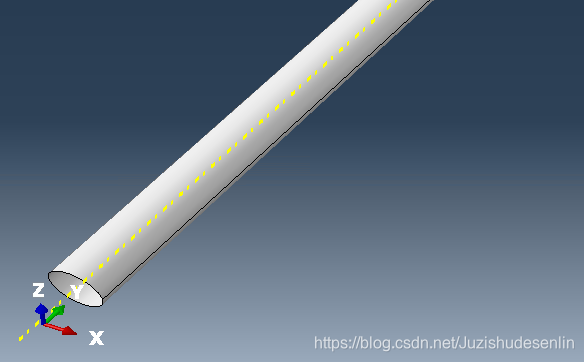

在这里插入图片描述在对话框中输入旋转角度为"360"，单击"OK"按钮，则通过旋转得到3D实体，如图。

管件划分，实现对管件进行区域分割。

首先，新建参考面（垂直于管件轴线）。在菜单栏中单击"Tools/Datum"。在这里插入图片描述

弹出的"创建基准面"对话框，如下图所示进行设置，新建一个基准面。在这里插入图片描述

在信息提示区中，单击"XZ Plane"按钮（注意视图区中的三维全局坐标系），然后，在信息提示区中，出现设置偏移量的提示，如下图所示。在这里插入图片描述

设置好Offset之后，按回车键或者鼠标中键，新建一个平行于XZ平面的基准面，该基准面垂直于管件轴线，如下图所示。在这里插入图片描述

再次单击鼠标中键，完成基准面的创建。接下来，在菜单栏中单击"Tools/Partition"，如下图所示。在这里插入图片描述

弹出"Create Partition"对话框，按下图进行设置。在这里插入图片描述

在信息提示区中，提示"select a datum plane",如下图所示。在这里插入图片描述

在视图区中选中上一步中创建的基准面，在信息提示区中出现如下图所示的信息。在这里插入图片描述

然后，在信息提示区中，单击"Create Partition"按钮，接着单击信息提示区中的"Done"按钮，实现对管件的分割，如下图所示。在这里插入图片描述

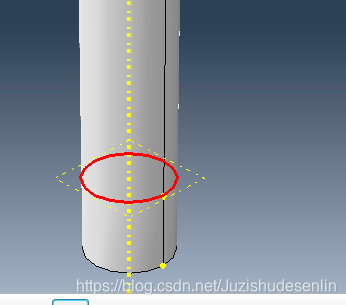

创建集合。为整个管件创建一个集合Set(pipe),如下图所示。单击分割后的管件的其中一段的表面，然后按下shift键不放，单击另外一段的表面，即可选中整个管件。在这里插入图片描述为分割的圆周创建一个集合Set(pipe-cross)。

夹紧模从图形工具箱中单击"创建零件"按钮。在这里插入图片描述

在弹出的对话框中对应输入下图所示的选项，然后单击"continue"按钮。在这里插入图片描述

在草图绘制界面，绘制2D草图。在图形工具箱内单击"打开草图"按钮，在弹出的对话框中选择1.1中新建弯曲模时保存的草图。在这里插入图片描述

在打开的草图绘制界面中，单击信息提示区中的"Mirror"按钮，查看信息提示区。在这里插入图片描述

然后，单击竖直构造线，选择该线作为"mirror line",如下图1所示。选择完之后，草图区如下图2所示。

然后，单击信息提示区中的"Done"按钮，完成草图绘制，如下图所示。

在这里插入图片描述

单击信息提示区中的"Done"按钮，或者单击鼠标中键，弹出"编辑拉伸"对话框，如下图1所示。接下来，在对话框中设置"Depth"的值（自定义）,设置完成后单击"OK"按钮，得到3D实体，如下图2所示。

设置参考点"RP-clamp"。在这里插入图片描述

创建集合Set(clamp)。选中参考点`“RP-clamp”。压模从图形工具箱中单击"创建零件"按钮。在这里插入图片描述

在弹出的对话框中对应输入下图所示的选项，然后单击"continue"按钮。在这里插入图片描述

在草图绘制界面，绘制2D草图。在图形工具箱内单击"构造圆"按钮，在信息提示区中输入中心坐标"（0，0）"，按回车键或者单击鼠标中键，在信息提示区中输入坐标"（15，0）"，按回车键或者单击鼠标中键，完成构造圆的绘制。接下来，单击"三点圆（中心点及圆上两点）"按钮，绘制半圆，如下图1所示，单击鼠标中键完成草图绘制（草图绘制完成的标志：信息提示区中出现图2所示的信息。在这里插入图片描述

单击信息提示区中的"Done"按钮，或者单击鼠标中键，弹出"编辑拉伸"对话框，如下图1所示。接下来，在对话框中设置"Depth"的值（自定义）,设置完成后单击"OK"按钮，得到3D实体，如下图2所示。在这里插入图片描述

设置参考点"RP-pressure"。在这里插入图片描述

创建集合Set(pressure)，选中参考点"RP-pressure"。防皱模

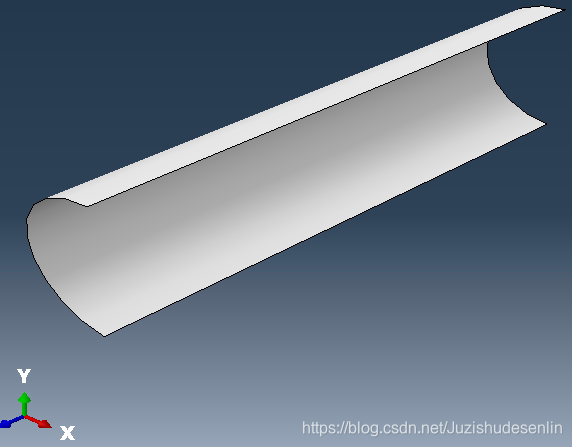

从图形工具箱中单击"创建零件"按钮。在这里插入图片描述

在弹出的对话框中对应输入下图所示的选项，然后单击"continue"按钮。在这里插入图片描述

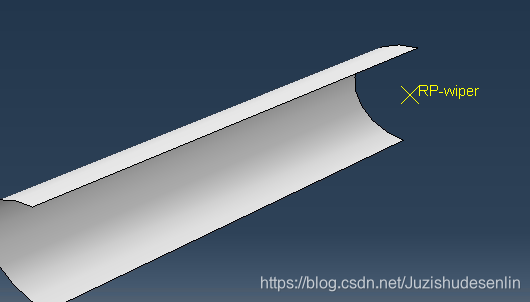

设置参考点"RP-wiper"。在这里插入图片描述

创建集合Set(wiper)，选中参考点"RP-wiper"。

定义管件材料

在这里插入图片描述

定义材料从图形工具箱中，单击"create material"按钮，弹出"编辑材料"对话框，如下图所示。在这里插入图片描述

在"编辑材料"对话框中，选择相应的材料属性进行自定义。 "材料密度General/Density"(单击)：在这里插入图片描述

在"Material Behaviors"中显示的是所有定义过的材料属性，在"Data"中对当前选定的材料属性进行编辑/定义。

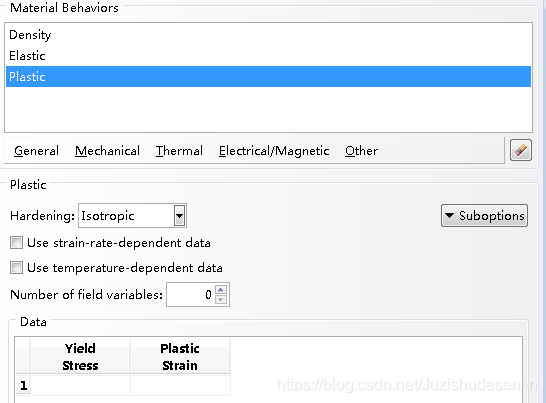

"弹性属性（Mechanical/Elasticity/Elastic）"：在这里插入图片描述 " 塑性（Mechanical/Plasticity/Plastic）"：

定义完所有材料属性之后，单击对话框中的"OK"按钮，完成材料自定义。

或者

直接从材料库中选定材料，添加到当前模型的材料中。材料库导入在这里插入图片描述注意：选定材料时，需注意单位。Abaqus单位统一

选择对应的单位的材料库，然后单击"材料管理器"按钮，如下图所示。在这里插入图片描述弹出"材料管理"对话框，如下图所示。在"Library Materials"中选择某一材料，然后单击">"按钮，所选定的材全部显示在"Model Matarials"中。最后单击"save changes"，即可完成将所有选定的材料导入到当前模型中。

定义截面在图形工具箱中单击"Create Section"按钮（定义截面）,在弹出的对话框中，按下图进行设置。在这里插入图片描述

单击"Continue"按钮，在弹出的对话框中，设置截面厚度（管件壁厚）以及选定截面材料，如下图所示。在这里插入图片描述

设置完截面壁厚与截面材料后，单击"OK"按钮，完成截面定义。截面指派在模型结构树中展开"Part"，选定所需指定材料属性的零件即管件，如下图所示。（刚体不能指派截面）在这里插入图片描述

在图形工具箱中，单击"Assign Section"按钮，对所定义的截面进行指派（为需要指定材料的零件，指派截面,不能直接为零件指定材料，必须先将材料属性赋予到截面，然后通过截面指派才能为零件指定材料）。在信息提示区中，出现如下图所示的信息。在这里插入图片描述

选中整个管件，或者单击"Sets"按钮，在弹出的对话框中选择整个管件所对应的集合（pipe），然后单击"Continue"按钮，如下图所示。在这里插入图片描述

注：可选取消对"Create Set"的勾选，勾选的话表示对当前选定的region创建一个名为Set-1的集合。单击"Continue"按钮之后，弹出如下对话框，在对话框中选择自定义的截面，然后单击"OK"按钮，完成截面指派。在这里插入图片描述

组合装配

在这里插入图片描述 "注意：视图区中左下角的全局坐标系作为基准，确定旋转轴以及移动"

零件实例化

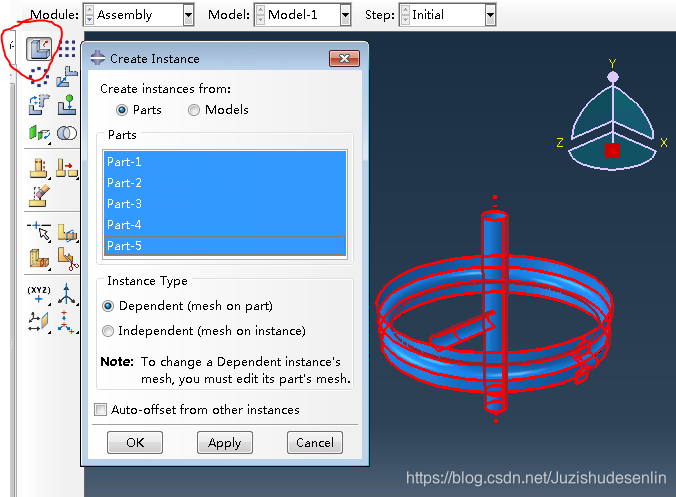

在图形工具箱中单击"Create Instance"按钮，在弹出的对话框中选中创建的全部零件（按住shift键实现多选），然后单击"OK"按钮，实现零件实例化。在这里插入图片描述

旋转操作（以弯曲模为例）在图形工具箱中单击"Rotate Instance"按钮。在这里插入图片描述

在信息提示区中，单击"Instance"按钮。在这里插入图片描述

在弹出的对话框中，选择弯曲模的实例,然后单击"OK"按钮。在这里插入图片描述

在信息提示区中，输入旋转轴向量的初始点三维坐标"（0， 0， 0）"。在这里插入图片描述

按回车键或者单击鼠标中键，然后在信息提示区中，输入旋转轴向量的终点三维坐标"（0， 0， 1）"。（绕Z轴旋转）在这里插入图片描述

按回车键或者单击鼠标中键，然后在信息提示区中，输入旋转角度"90"。在这里插入图片描述

最后在信息提示区中单击"OK"按钮或者单击鼠标中键，完成对弯曲模的旋转操作。在这里插入图片描述

"注：其他零件实例的旋转步骤省略，最终零件实例旋转之后如下图所示。" 在这里插入图片描述

移动操作(以管件为例) 在图形工具箱中单击"Translate Instance"按钮。在这里插入图片描述

在信息提示区中，单击"Instance"按钮。在这里插入图片描述

在弹出的对话框中，选择管件的实例,然后单击"OK"按钮。在这里插入图片描述

在信息提示区中，出现如下图1所示的信息。此处不通过输入点的坐标来指定移动向量的初始点，而是通过在视图区中通过鼠标选择，如图2所示。在这里插入图片描述

鼠标选中一点后，在信息提示区中，出现如下图1所示信息。此时，通过在信息提示区中手动输入移动向量的终点3D坐标。在这里插入图片描述

按回车键或者单击鼠标中键，最后在信息提示区中单击"OK"按钮，完成对管件的移动操作。在这里插入图片描述

对所有需要移动的零件实例进行移动操作后，最终的装配图如下所示。在这里插入图片描述

"Tip：如下图所示，单击可以更换视图区中零部件的显示颜色。" 在这里插入图片描述

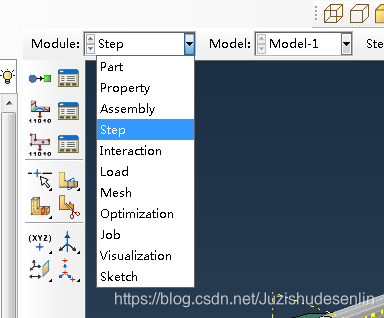

定义分析步

在这里插入图片描述

单击图形工具栏中的"Create Step"按钮，按照下图创建分析步。管件弯曲过程需要采用Explicit算法，故分析步的类型需选择"Dynamic,Explicit"。在这里插入图片描述

单击"Continue"按钮，弹出如下对话框。在这里插入图片描述

保持默认设置，然后单击"OK"按钮，完成分析步的创建。定义相互作用

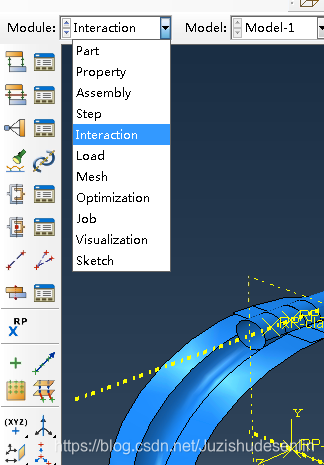

在这里插入图片描述

定义表面Surface 单击菜单栏中的"Tools/Surface/Manager"按钮。在这里插入图片描述

弹出如下对话框，单击"Create"按钮。在这里插入图片描述

弹出对话框，自定义"Name",然后单击"Continue"按钮。在这里插入图片描述

在视图区中选中整个管件表面（按住Shift不放，可实现多选），然后单击信息提示区中的"Done"按钮或者单击鼠标中键。在这里插入图片描述

对比信息提示区中的按钮与视图区中选中表面的颜色，若需要选择管件的外表面，则点击"Purple"按钮表示选中管件外表面创建Surface；相反地，若需要选择管件的内表面，则点击"Brown"按钮表示选中管件内表面创建Surface。我们需要选择管件外表面创建Surface,因此单击"Purple"按钮。同理，为弯曲模/夹紧模/防皱模/压模均创建表面，这些面均是与管件发生接触的表面。弯曲模/夹紧模/防皱模/压模均单击"Brown"（对应外表面）按钮，选中外表面。在这里插入图片描述

定义接触属性（Contact Property）以管件-弯曲模之间接触为例

在这里插入图片描述

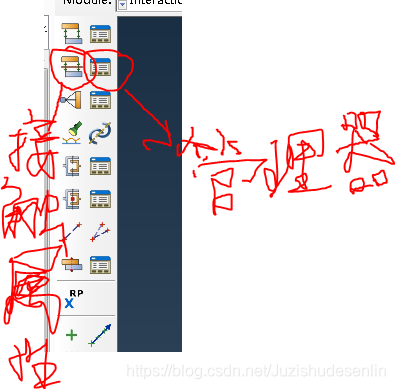

单击"接触属性管理器"按钮，弹出如下对话框。在这里插入图片描述

单击"Create"按钮，在弹出的对话框中选择"Contact"类型，然后单击"Continue"按钮。在这里插入图片描述

在弹出的对话框中，选择"Mechanical/Tangential Behavior"。(摩擦) 在这里插入图片描述

在对话框中的"Tangential Behavior"中，选择"Penalty"，然后设置摩擦系数"Friction Coeff"，设置完成之后，单击"OK"按钮。在这里插入图片描述

" 注：管件-夹紧模之间接触，在对话框中的“Tangential Behavior”中，选择“Rough”，表示两者之间不存在滑移。"

"管件-压模、管件-防皱模之间的接触设置过程与示例过程相同，只是摩擦系数设置不同。"

定义接触（Contact）以管件-弯曲模之间的接触为例

在这里插入图片描述

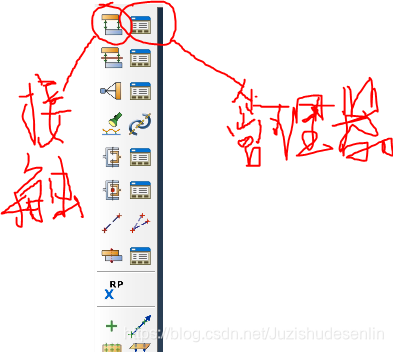

单击"接触管理器"按钮，弹出如下对话框。在这里插入图片描述

单击"Create"按钮，在弹出的对话框中，选择"Surface-to-Surface Contact(Explicit)"类型，然后单击"Continue"按钮。在这里插入图片描述

在信息提示区中，出现如下信息，要求选择第一个表面。注意：该第一个表面是接触对中的主面，在刚体与可变形实体中，一般设置刚体的接触表面为主面。在这里插入图片描述

单击信息提示区中的"Surfaces"按钮，在弹出的对话框中选择弯曲模表面。在这里插入图片描述

单击"Continue"按钮，在信息提示区中，出现如下信息，提示选择第二个表面类型。这里确定该接触是面与面接触，还是点与面接触。在这里插入图片描述

单击"Surface"按钮，在弹出的对话框中选择管件表面。注意：该第二个表面是接触对中的从面，在刚体与可变形实体中，一般设置可变形实体的接触表面为从面。弹出如下对话框，在"Mechanical constraint formulation"处选择"Penalty contact method"，同时在"Contact interaction property"处选择上一节中定义的管件-弯曲模之间的接触属性。设置完成之后，单击"OK"按钮。在这里插入图片描述

"管件-夹紧模、管件-压模、管件-防皱模之间的接触对的定义步骤同上 " 定义约束（Constraint-Coupling）

在这里插入图片描述 "提示：定义管件与夹紧模之间的约束，以约束两者之间保持同步运动 "

在图形工具箱中，单击"Create Constraint"按钮。在弹出的对话框中选择"Coupling"类型，然后单击"Continue"按钮。在这里插入图片描述

在信息提示区中，出现如下信息，提示选择约束控制点。在这里插入图片描述

在视图区中，选中夹紧模的参考点"RP-clamp"，单击信息提示区中的"Done"按钮或者单击鼠标中键。在信息提示区中出现如下信息。在这里插入图片描述

单击"Node Region"按钮，然后再信息提示区中出现如下信息，单击"Sets"按钮。在这里插入图片描述

在弹出的对话框中，选择集合"Pipe-cross"（管件分割圆周）。提示：勾选"Highlight selection in viewport",可以在视图区中高亮显示你的选择。然后，单击"Continue"按钮。在这里插入图片描述

在弹出的对话框中，默认如下选择，然后单击"OK"按钮。在这里插入图片描述

单击"约束管理器"，选中刚刚创建的约束，单击"Edit"按钮，在视图区中可以高亮显示该约束，如下图所示。在这里插入图片描述

定义连接（Connect）

在这里插入图片描述

定义Wire 创建"Wire feature"。单击"Create Wire feature"按钮，在弹出的对话框中，单击添加"+"按钮，添加"point 1"和"point 2"。在这里插入图片描述

在信息提示区中，出现如下信息，提示选择第一点。在这里插入图片描述

选择弯曲模的参考点"RP-bending"为第一点，之后信息提示区中出现如下信息，提示选择第二点。在这里插入图片描述

选择夹紧模的参考点"RP-clamp"为第二点，然后单击鼠标中键，弹出如下对话框。在这里插入图片描述

在对话框中，勾选"Create set of wires",单击"OK"按钮。在这里插入图片描述

定义连接截面（Connector Sector）在图形工具箱中，单击"Create Connector Sector"按钮。在这里插入图片描述

在弹出的对话框中，按照下图进行设置，选择"Beam"作为连接类型。在这里插入图片描述

单击"Continue"按钮，弹出如下对话框，然后单击"OK"按钮。在这里插入图片描述

连接截面指派（Assign Connector）在图形工具箱中，单击"Create Assign Connector"按钮。在这里插入图片描述

在信息提示区中，出现如下信息，提示选择wire。在这里插入图片描述

用鼠标选中视图中的蓝色虚线，或者单击信息提示区中的"Sets"按钮，在弹出的对话框中，选中上上节中创建的"Wire"，然后单击"Continue"按钮。在这里插入图片描述

在弹出的对话框中，在"Section"处选择上一节中创建的连接截面，然后单击"OK"按钮。在这里插入图片描述

"提示:经过上述三个操作之后，创建的连接如下图所示。" 在这里插入图片描述

特殊设置（惯性Special/Inertia）

"为夹紧模添加一个惯性属性 "

单击菜单栏上的"Special/Inertial/Manager"按钮。在这里插入图片描述

在弹出的对话框中，单击"Create"按钮。在这里插入图片描述

在弹出的对话框中，选择"Point mass/inertia"作为类型，然后单击"Continue"按钮。在这里插入图片描述

在信息提示区中出现如下信息，提示选择点。在这里插入图片描述

在视图区中用鼠标选中夹紧模的参考点"RP-clamp"或者单击信息提示区中的"Sets"按钮，在弹出的对话框中选中夹紧模。选中之后，单击信息提示区中的"Done"按钮或者单击鼠标中键。在这里插入图片描述

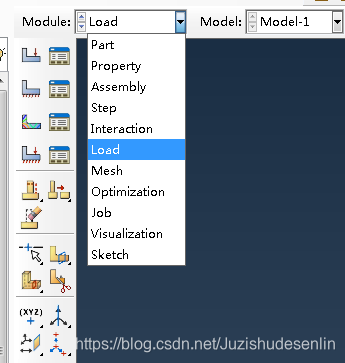

定义载荷/边界

" 弯曲成形过程中，无需设置载荷Load，只需设置边界条件Boundary。" 在这里插入图片描述

定义防皱模边界条件在图形工具栏中，单击"边界条件管理器"按钮，弹出"Boundary Condition Manager"对话框。在这里插入图片描述

单击对话框中"Create"按钮，弹出"Create Boundary Condition"对话框，如下图所示。按照图中选择Step为"Initial", 即该边界条件在"Initial Step"初始分析步被创建；Type for Selected Step为"Symmetry/Antisymmetry/Encastre"。在这里插入图片描述

选择完之后，单击"Continue"按钮。在信息提示区中，出现如下信息，提示选择边界条件作用的region。在这里插入图片描述

单击信息提示区中的"Sets"按钮，在弹出的对话框中选择防皱模对应的集合Set(wiper)。Tip:取消勾选"Create sets"。在这里插入图片描述

单击"Continue"按钮，在弹出的对话框中，选中"ENCASTRE(U1=U2=U3=UR1=UR2=UR3=0)"，该选项表示完全固定。选中之后，单击"OK"按钮。在这里插入图片描述

定义压模边界条件在"Boundary Condition Manager"对话框中，单击"Create"按钮。在这里插入图片描述

在 "Create Boundary Condition"对话框，按照下图中选择Step为"Initial", 即该边界条件在"Initial Step"初始分析步被创建；Type for Selected Step为Displacement/Rotation。在这里插入图片描述

选择完之后，单击"Continue"按钮。在信息提示区中，出现如下信息，提示选择边界条件作用的region。在这里插入图片描述

单击信息提示区中的"Sets"按钮，在弹出的对话框中选择压模对应的集合Set(pressure)。Tip:取消勾选"Create sets"。在这里插入图片描述

单击"Continue"按钮，在弹出的对话框中， "U1、U2、U3、UR1、UR2、UR3"前面的复选框全部勾选，表示该边界条件限制3个移动和3个旋转共6个自由度。选中之后，单击"OK"按钮。在这里插入图片描述

定义弯曲模边界条件在"Boundary Condition Manager"对话框中，单击"Create"按钮。在这里插入图片描述

在 "Create Boundary Condition"对话框，按照下图中选择Step为forming(自定义的分析步), 即该边界条件在"forming Step"自定义的弯曲分析步被创建；Type for Selected Step为Displacement/Rotation。在这里插入图片描述

选择完之后，单击"Continue"按钮。在信息提示区中，出现如下信息，提示选择边界条件作用的region。在这里插入图片描述

单击信息提示区中的"Sets"按钮，在弹出的对话框中选择弯曲模对应的集合Set(roll-1.roll)。Tip:取消勾选"Create sets"。在这里插入图片描述

单击"Continue"按钮，在弹出的对话框中， "U1、U2、U3、UR1、UR2、UR3"前面的复选框全部勾选，表示该边界条件限制3个移动和3个旋转共6个自由度。在视图区中，通过观察全局3D坐标系，判断弯曲模的旋转轴，此处为X轴，故为对应的UR1设定值，所设值为弯曲角度所对应的弧度值（90°-> 1.571rad）。其他均设置为0。选中之后，单击"OK"按钮。在这里插入图片描述

定义幅值曲线Amplitude。在当前对话框中，单击"幅值曲线"按钮，或者在模型结构树中选择"Amplitudes"，单击鼠标左键，在弹出菜单栏中单击"Create"。在这里插入图片描述

在弹出的"Create Amplitude"对话框中，选择"Smooth step"类型，然后单击"Continue"按钮。在这里插入图片描述

在弹出的"Edit Amplitude"对话框中，按下图进行设置，然后单击"OK"按钮。在这里插入图片描述

" Tip:选中一行，单击鼠标左键，出现弹出式菜单如下图所示，可以实现插入行。" 在这里插入图片描述

最后，在"Edit Boundary Condition"对话框中，为"Amplitude"选择刚刚创建的幅值曲线，然后单击"OK"按钮。在这里插入图片描述

压模边界条件变化

"Note:压模在初始步（Initial Step）固定静止，在弯曲分析步(forming Step)需要实现助推，从视图区的3D全局坐标系中来看，压模在弯曲分析步具有沿Z轴正方向的移动。 "

完成前面三个边界条件定义之后，"Boundary Condition Manager"边界条件管理器的对话框如下图所示。在这里插入图片描述

在对话框中，选中压模的边界条件的弯曲分析步"forming"所对应的单元格，然后单击"Edit"按钮。在这里插入图片描述

弹出"Edit Boundary Condition",在对话框中，选中"U3"（沿Z轴的移动）,对其值进行设置（自定义），并且为"Amplitude"幅值曲线选择在上一节创建的幅值曲线。最后，单击"OK"按钮。在这里插入图片描述

网格划分（以弯曲模为例）

在这里插入图片描述

将目标对象从装配Assembly切换到零部件Part。从零部件Part的下拉列表中选择所需划分网格的零部件。在这里插入图片描述

在图形工具栏中，单击"Seed Part"按钮，为弯曲模进行全局布种。弹出"Global Seeds"对话框，在对话框中按下图进行设置（可选，是自定义的），然后单击"OK"按钮。在这里插入图片描述

在图形工具栏中，单击"Mesh Part"按钮，为弯曲模进行网格划分。在信息提示区中出现如下图所示的信息。在这里插入图片描述

单击信息提示区中的"Yes"按钮或者单击鼠标中键，完成零部件网格划分。在这里插入图片描述

" Tips:网格的划分对于分析的结果影响很复杂，网格划分是一项优化操作，需要进行不同的尝试。"按照上述步骤，对所有的其他零部件示例都需进行网格划分，网格划分完成后，将目标对象切换回"Assembly",视图区如下图所示。在这里插入图片描述

任务创建提交及结果可视化

在这里插入图片描述

在图形工具箱中，单击"Create Job"按钮。弹出"Create Job"对话框，为创建的任务进行重命名（该名字在回弹过程中会用到），然后单击"Continue"按钮。在这里插入图片描述

弹出"Edit Job"对话框，在该对话框中，选择"Precision",然后将"Abaqus/Explicit precision"设置为"Double-analysis only"(设置会影响精度)。设置完成后，单击"OK"按钮。在这里插入图片描述

在图形工具箱中，单击"Job Manager"，在弹出的对话框中，选中刚刚创建的任务，单击"Submit"按钮，提交任务进行分析。在这里插入图片描述

单击"Job Manager"对话框中的"Monitor"按钮，可以监控分析过程。在这里插入图片描述

分析完成之后，单击"Job Manager"对话框中的"Result"按钮，或者在"Module"中选中"Visualization"进行结果可视化。在这里插入图片描述

结果可视化，可通过菜单栏"File/Open"，选择弯曲成形过程分析结果文件"*.odb"打开。在这里插入图片描述
