ArcMap学习笔记(三)地图数字化

2024-02-05 03:24| 来源: 网络整理| 查看: 265

地图数字化 前言地图数字化实现步骤1.加载地形图2.新建要素图层3.开启编辑环境4.设置捕捉环境5.选择数字化图层6.数字化控制点7.数字化等高线8.数字化图幅边框9.保存数字化成果 总结

前言

使用软件:ArcMap10.4.1中文版 如果出现侵权,请在评论留言,我会及时删除,谢谢。

地图数字化

空间数据采集(输入)是将现有的地图、外业观测成果、航空像片、遥感图片数据、文本资料等转换成GIS可以直接接受的数字形式,是建立GIS空间数据库的第一道工序。其中,将现有的地图数字化录入,是目前广泛采用的手段,也最耗费人力。数字化是将地图上的空间特征转化成为用数字形式表示的数据的过程。输入到GIS数据库的数据有两类:空间数据和与之相联系的属性数据。两者相比,前者的工作量大,而且更重要。在计算机中,单个坐标代表一个点,一串坐标代表一条线,首尾相连的一串坐标代表一个多边形,所以数字化是获取一系列点和线的过程。 本次将完成: (1)屏幕数字化地形图上的控制点。 (2)屏幕数字化地形图上的等高线。 (3)屏幕数字化地形图上的图幅边框。

实现步骤 1.加载地形图

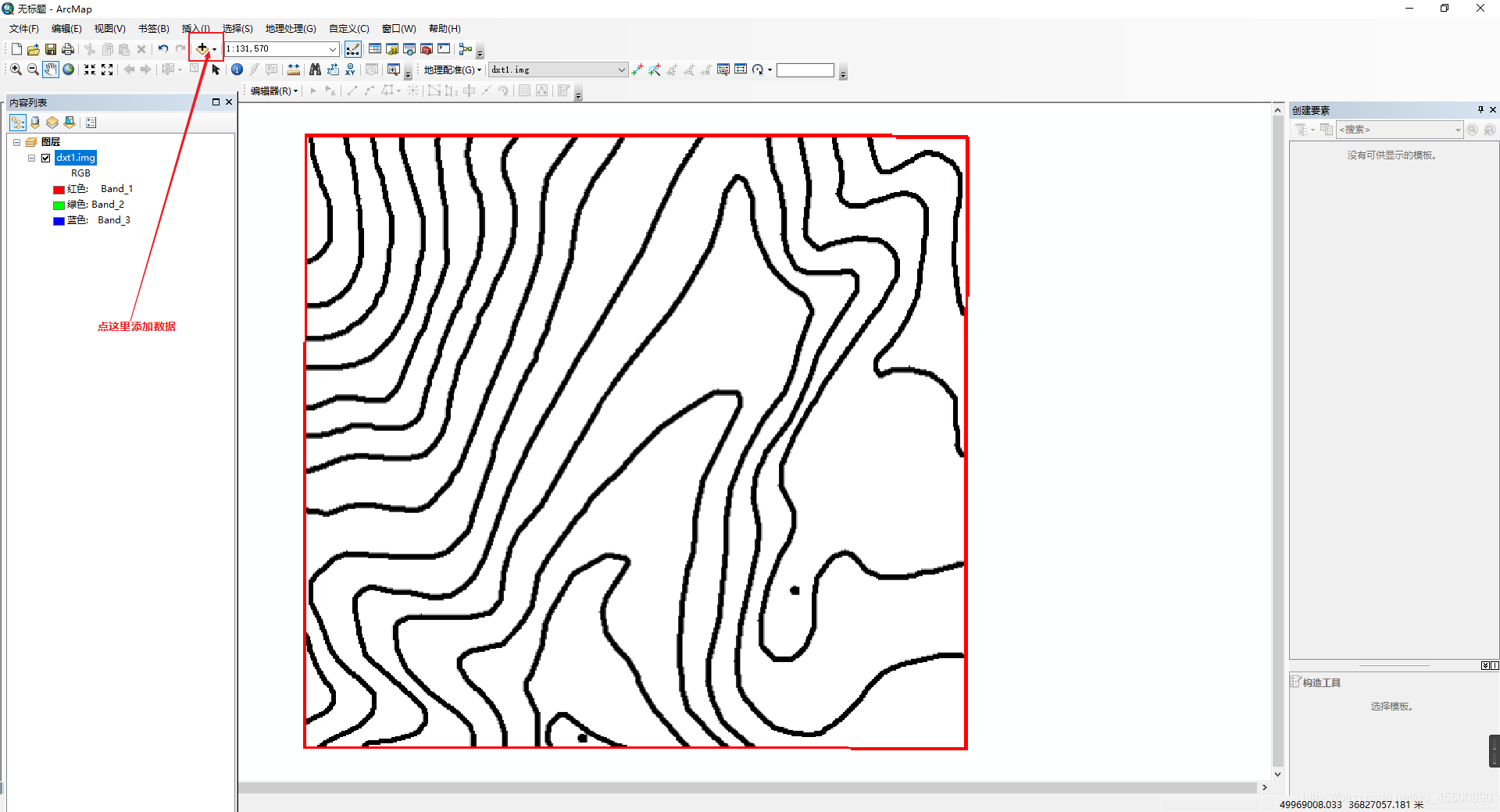

打开ArcMap,添加数据(这里不在重复写添加数据的步骤了)。这里,我选用的是一张名为“dxt.img”的图片。 在这里插入图片描述

2.新建要素图层

(1)打开ArcCatalog 在这里插入图片描述 之后,进入ArcCatalog界面,如下: 在这里插入图片描述 在ArcCatalog中,找一个文件夹,单击鼠标右键,进行下图操作,以新建一个空间数据库如下: 在这里插入图片描述 之后,你新建的数据库便会显示出来,当然,你也可以给数据库重命名,如下图: 在这里插入图片描述 将鼠标移动到新建数据库,右键,进行如下操作: 在这里插入图片描述之后,显示如下: 在这里插入图片描述 首先建立一个点状要素图层(名字可以自己取,这里,我取名为“Ctrlpnts”),如下图: 在这里插入图片描述 然后点击下一步,然后进行投影坐标选择,如下图: 在这里插入图片描述 这里,我选取了空间参照系统为Project Coordinate System\Gauss Kruger\Beijing 1954\Beijing 1954 3 degree GK zone 39,再点击下一步,弹出如下界面: 在这里插入图片描述 再次点击下一步,出现如下窗口: 在这里插入图片描述 点击完成,ArcCatalog中,出现如下窗口: 在这里插入图片描述 完成之后,点击这个,返回上一文件夹,如下图: 在这里插入图片描述 按照上述步骤,再分别新建一个一个线状要素图层Contour及一个面状要素图层Square(注意:创建要素的时候,注意要素选择)。 完成后,ArcCatalog会出现如下界面: 在这里插入图片描述 (2)在ArcMap中,再次点击添加数据: 在这里插入图片描述 选择刚刚创建好的数据库文件,全部导入,以加载Ctrlpnts、Contour、Square: 在这里插入图片描述 注意到,内容列表内已经加进来了新的图层。如下图: 在这里插入图片描述 接下来,在Ctrlpnts上数字化控制点;在Contour上数字化等高线;在Square上数字化图幅边框。

3.开启编辑环境

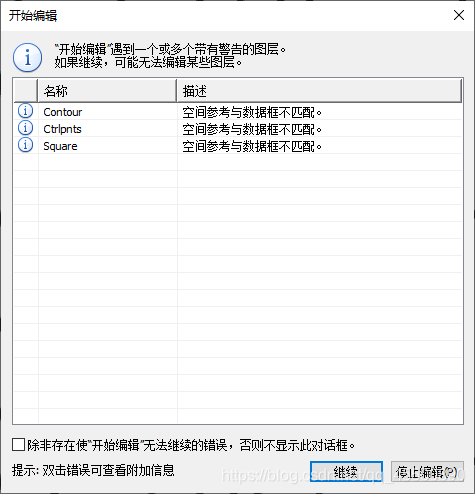

(1)在ArcMap中,点击标准工具条上的Editor Toolbar按钮 ,打开Editor工具条。如下图: 在这里插入图片描述 点击后,弹出: 在这里插入图片描述 (2)在Editor工具条上点击Editor\Start Editing,进入编辑状态。 在这里插入图片描述 若弹出以下窗口,点击“继续”即可。 在这里插入图片描述

4.设置捕捉环境

在Editor工具条上点击 编辑器\选项,如下图: 在这里插入图片描述 打开Editing Option对话框,如下图: 在这里插入图片描述 点击General标签,进入General选项卡。 点击 编辑器/捕捉/选项,如下图: 在这里插入图片描述 之后,弹出如下窗口: 在这里插入图片描述 在这个窗口,可以设置捕捉半径值,在其后的下拉列表框中选择半径值的单位,设置完成后点击“确定”按钮。

5.选择数字化图层

在开始数字化之前,要设置数字化人物属性:点击编辑器工具条上的编辑器\编辑窗口\创建要素生成新要素,如下所示: 在这里插入图片描述 或者单击编辑器框上的这个图标: 在这里插入图片描述 之后,弹出如下界面: 在这里插入图片描述

6.数字化控制点

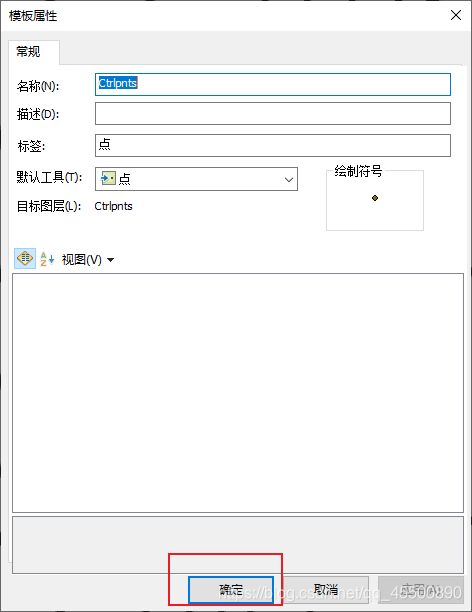

双击下图的按钮,将鼠标移至视图窗口,依次在图幅边框的顶点(这个点根据自己的需求点就行)上点击鼠标,添加数字化控制点。 在这里插入图片描述 若弹出这个窗口,点击“确定”即可,如下图: 在这里插入图片描述

7.数字化等高线

双击下图中的按钮,将鼠标移至视图窗口,进行数字化等高线: 在这里插入图片描述 (1)参照底图(地形图),沿着等高线,点击鼠标进行数字化; (2)双击鼠标即可完成一条等高线的数字化(也可以点击右键,在弹出的快捷菜单中点击完成草图)。

在这里插入图片描述 可以注意到,点击以后的等高线上有绿色的正方形。

8.数字化图幅边框

双击下图的按钮,将鼠标移至视图窗口,进行数字化图幅边框: 在这里插入图片描述 若有窗口弹出,点击“确定”即可。 (1)点击地形图的左上角顶点,点击右键,在弹出的快捷菜单中点击方向,在弹出的方向窗口中输入合适的值,按回车键; (2)点击右键,在弹出的快捷菜单中点击length,在弹出的长度窗口中输入合适的值,按回车键; (3)点击地形图的右上角顶点点击右键,在弹出的快捷菜单中点击方向,在弹出的方向窗口中输入合适的值,按回车键; (4)点击右键,在弹出的快捷菜单中点击length,在弹出的长度窗口中输入合适的值,按回车键; (5)同理,数字化其他边界,生成正方形边框。 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 我这里随便写的两个值。

9.保存数字化成果

点击编辑器工具条上的编辑器\保存编辑内容,完成数字化成果的保存。如下图: 在这里插入图片描述

总结

这次实验做起来相当耗时,写这篇博客,也花了不少时间,过程中遇到的最大的问题就是新建要素图层那一步,度娘了好多资源,最后还是用室友给的链接才完成的。基本上这一步完成之后,后面的工作都很简单。 另外,如果有错误,请各位批评指正,共同交流,一起学习。 留一个传送门(度娘新建要素图层的方法过程): https://jingyan.baidu.com/article/6525d4b178d24aac7c2e9444.html。
