将立创EDA元器件封装导入PADS

注：需要电脑同时安装立创EDA、PADS VX 2.7和Altium Designer

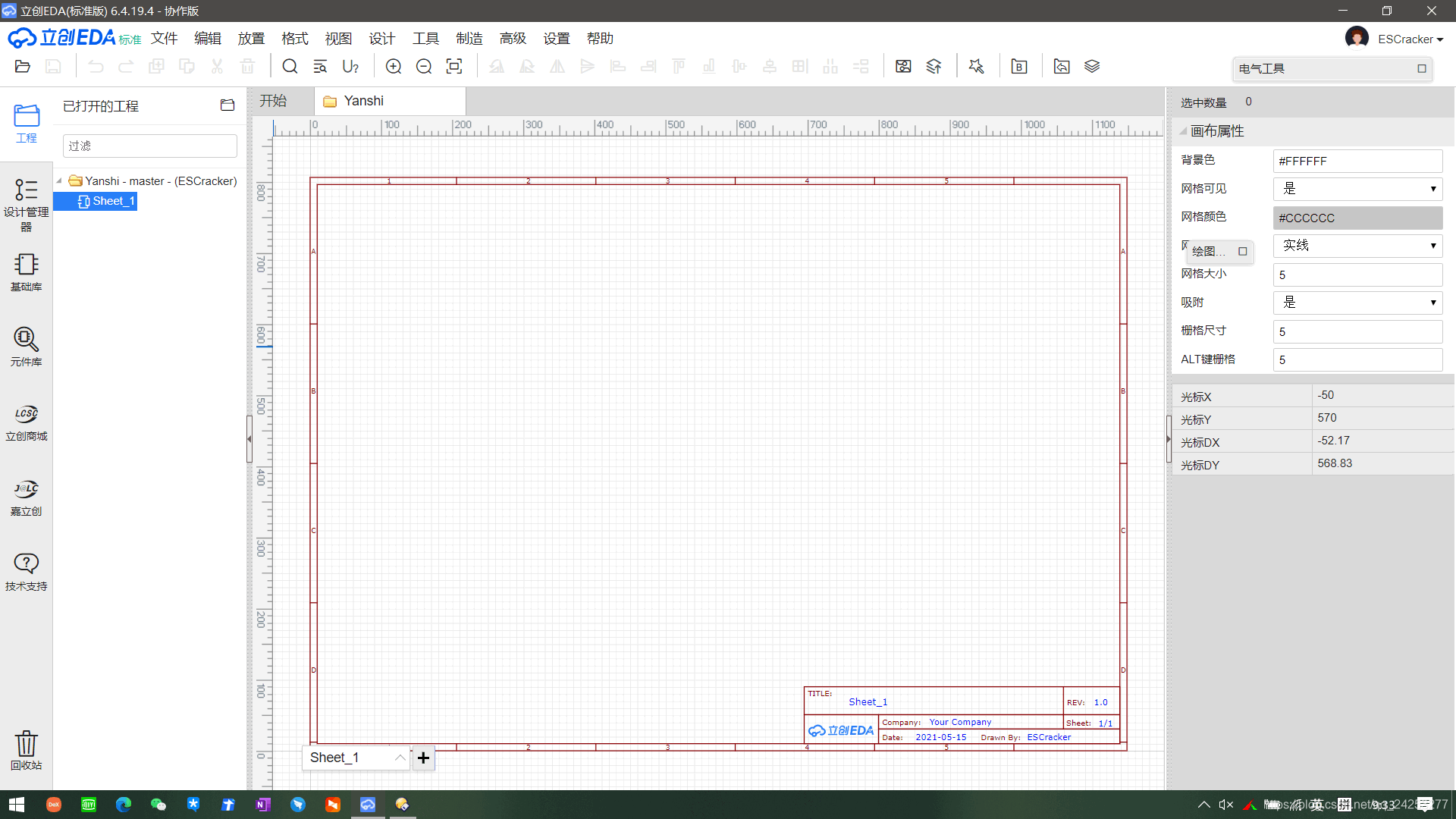

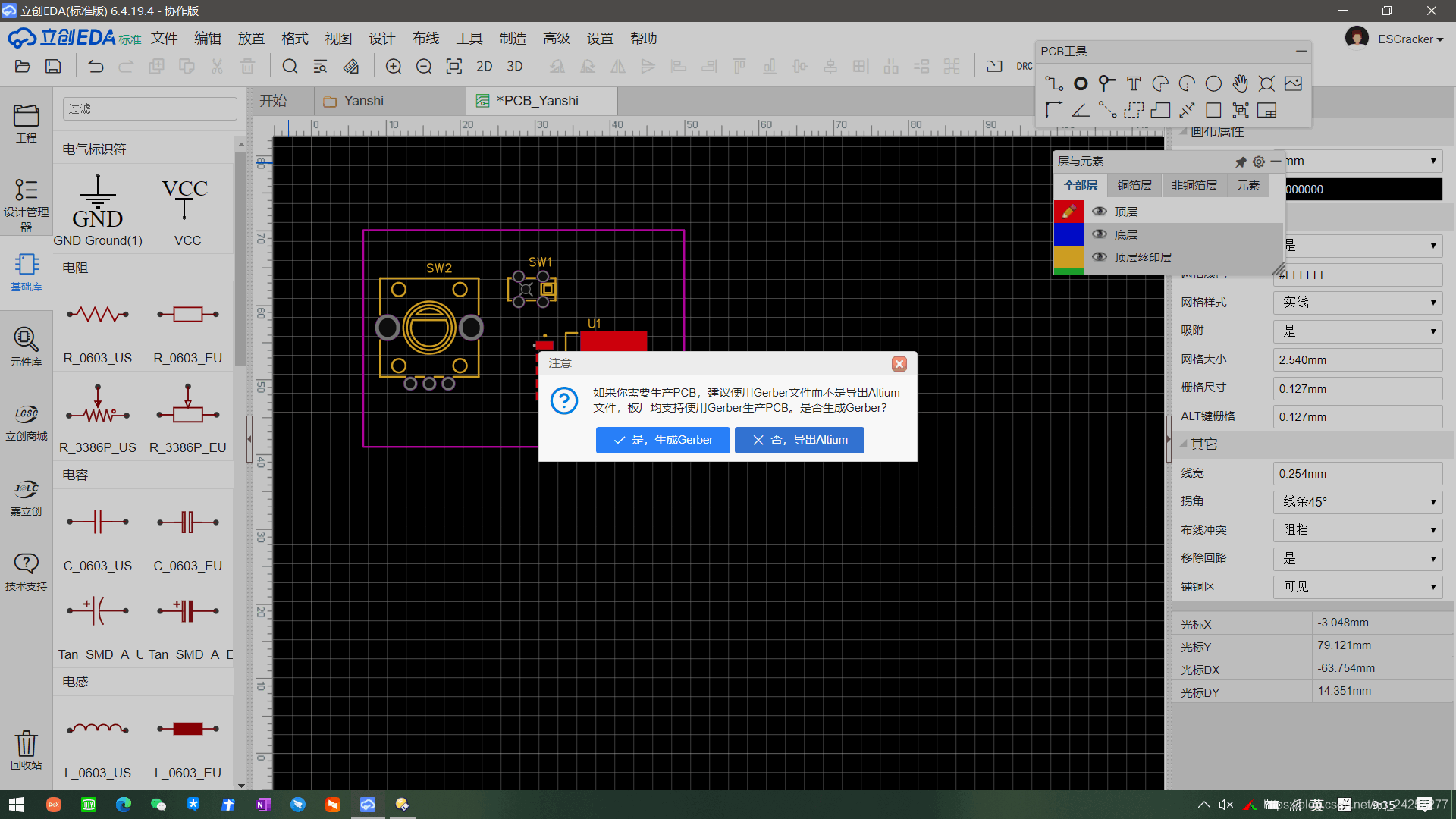

3. 保存工程，然后在菜单栏点击设计按钮，选择原理图转PCB，弹窗点击否，继续执行，其他选项默认即可

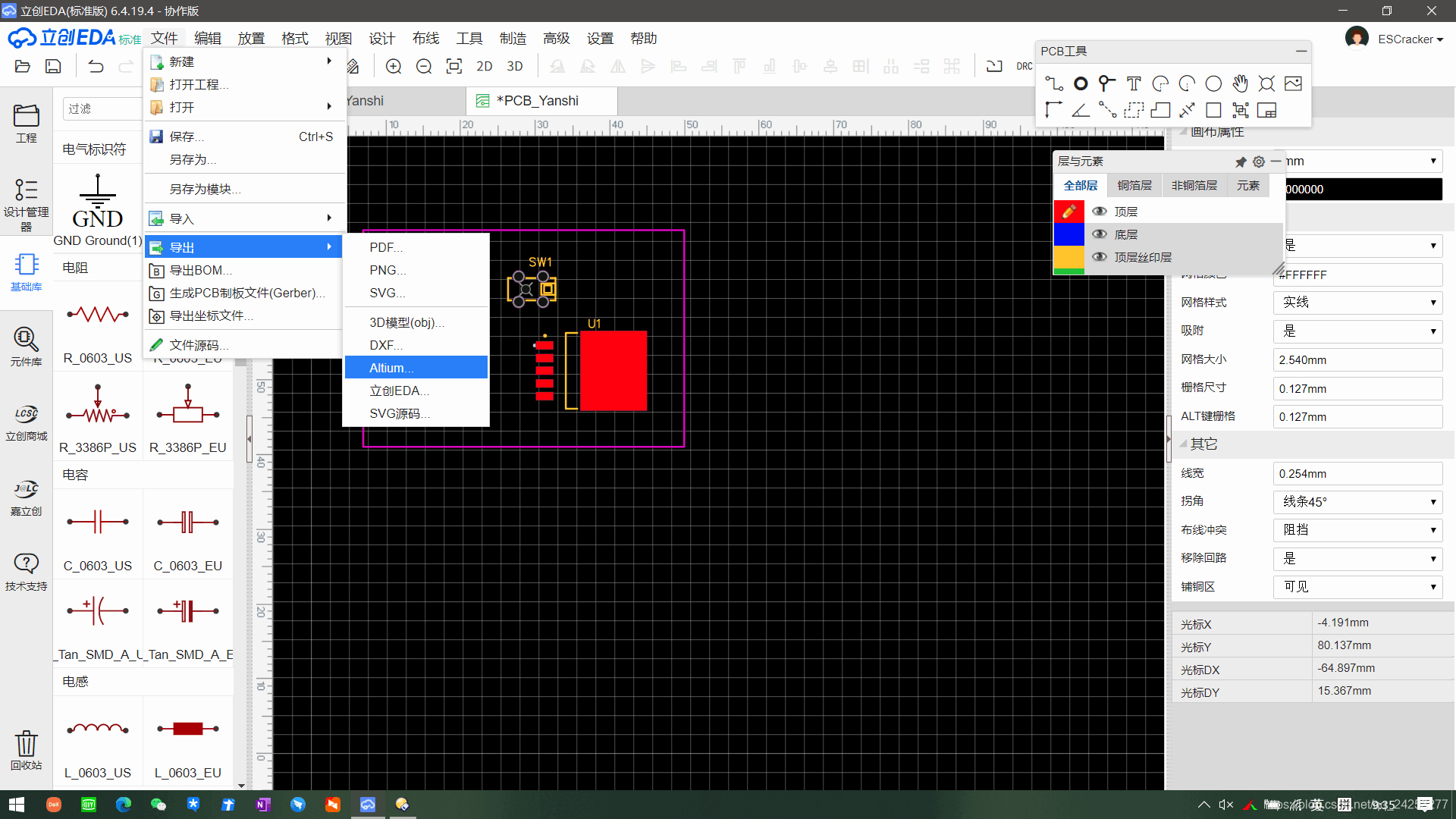

4. 选择文件，导出，选择Altium格式，然后下载到自己的电脑里

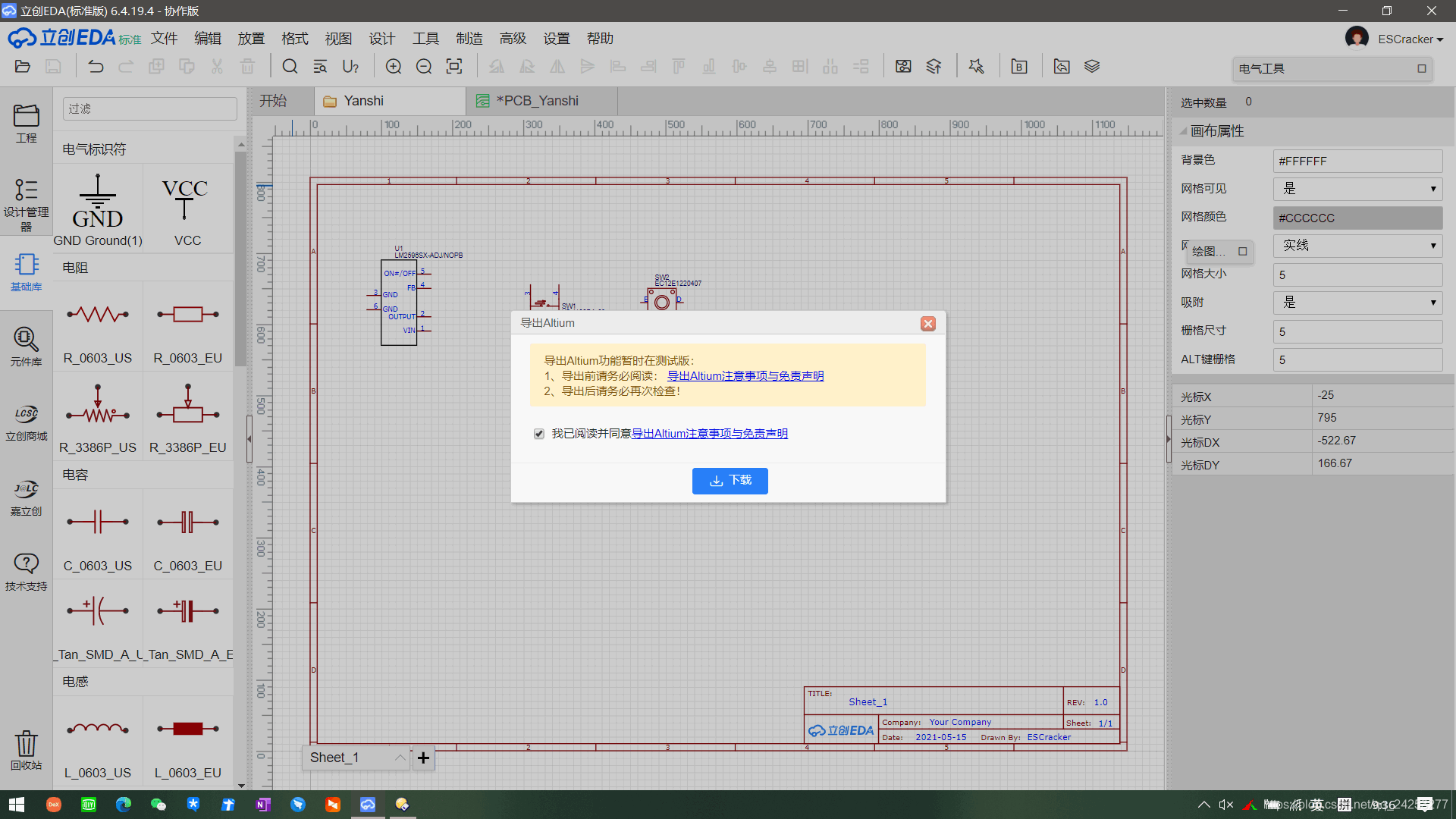

5. 原理图封装同样，选择文件，导出，选择Altium格式，然后下载到自己的电脑里 6. 可以看到，我这里已经下载好了两个文件分别是pcbdoc和schdoc，都是Altium的文件

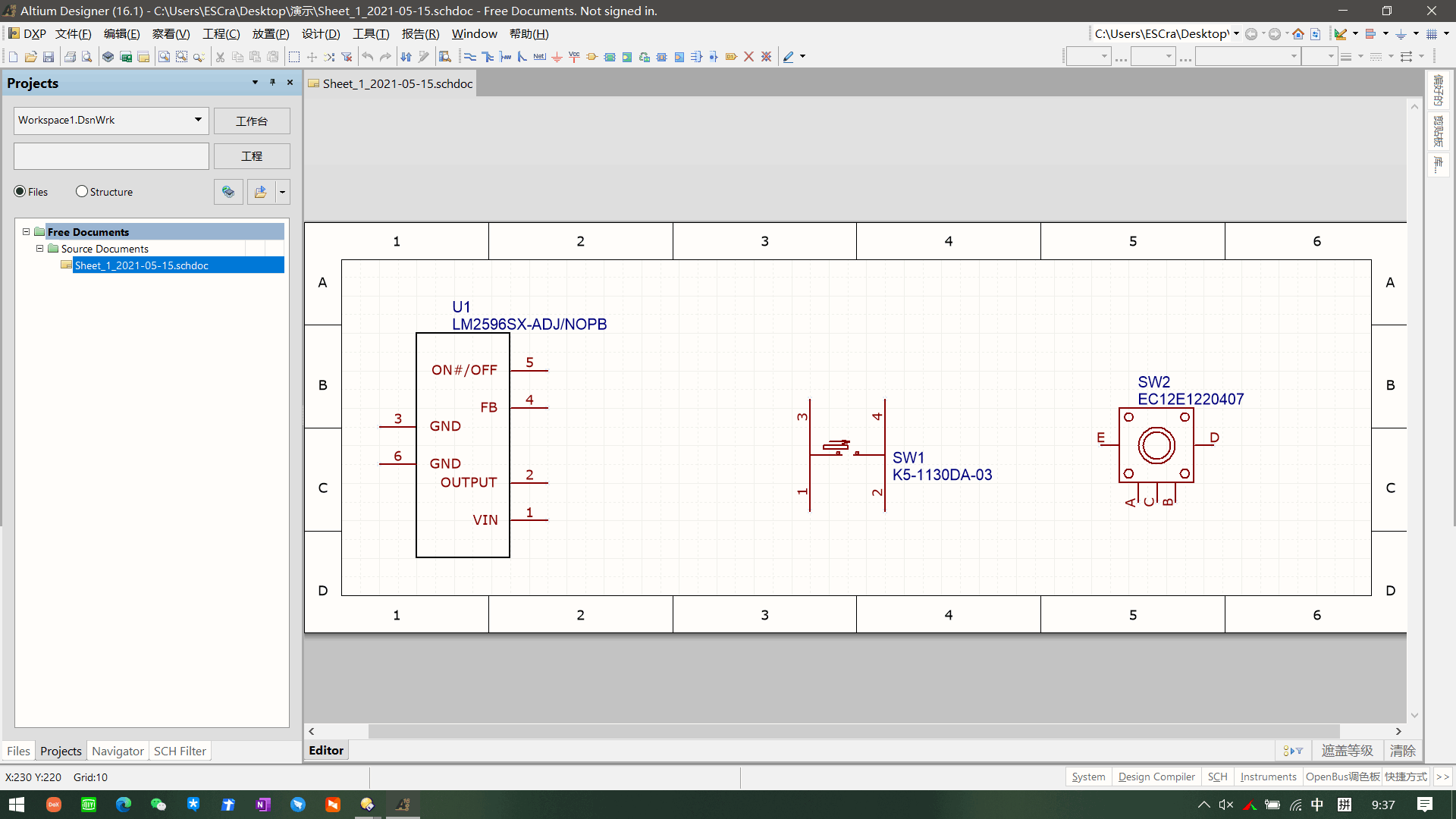

7. 然后两个文件全部用Altium打开，无需任何操作直接点击保存或Ctrl+s，然后默认选项点击确定，这一步保证了文件的格式是可以被PADS正常读取，而不会出现错误

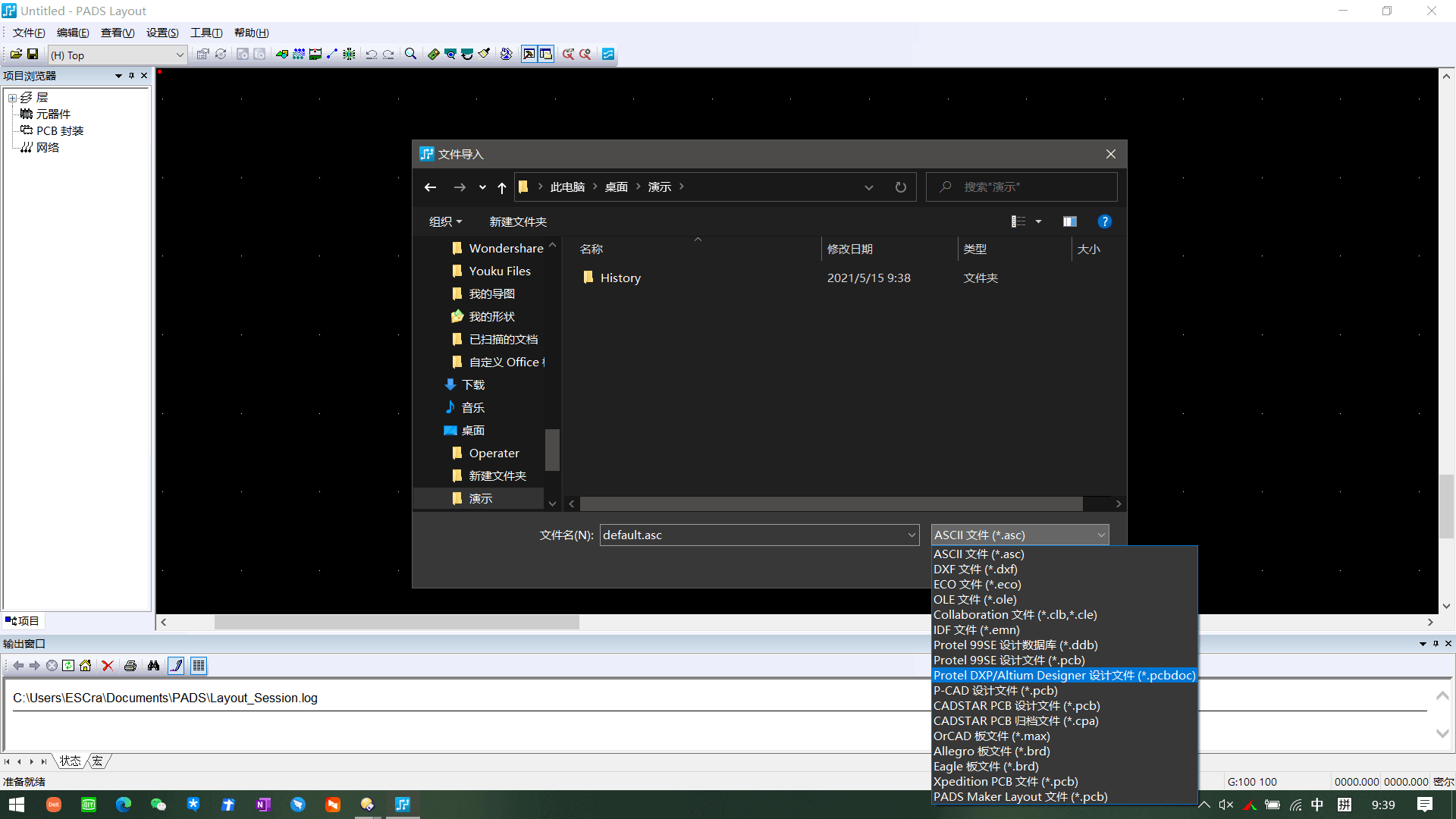

8. 打开PADS Layout软件，选择文件，导入，选择刚才文件类型为Altium，然后打开，如下图所示

9. 选择元件并单击，然后右键，点击保存到库中，记得点击全选按钮，上方必须显示蓝色的选中状态，然后找到自己的库，点击保存，这个时候，元件的PCB封装和元件类型就都存好了（元件类型后续要编辑，先保存即可）

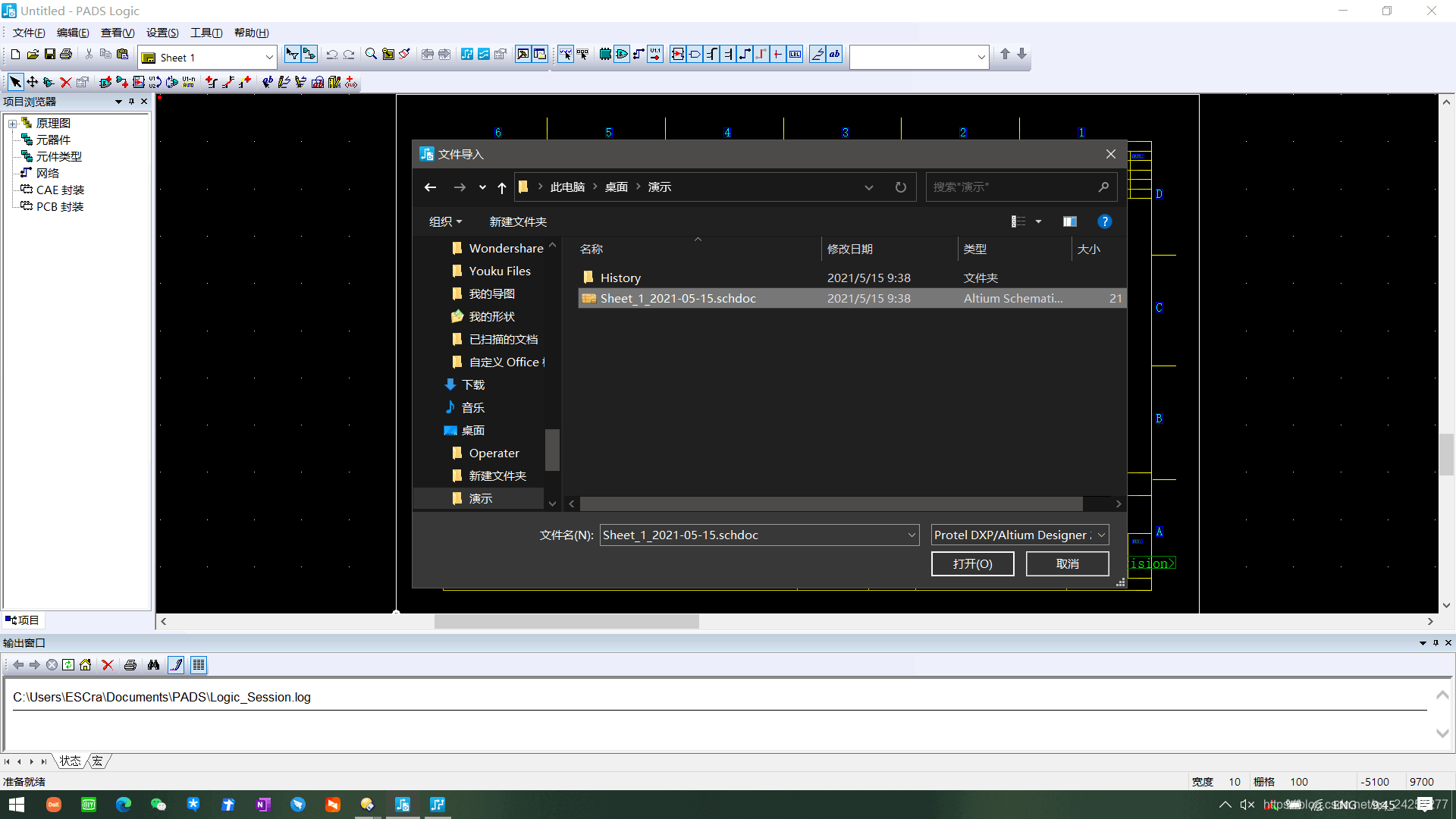

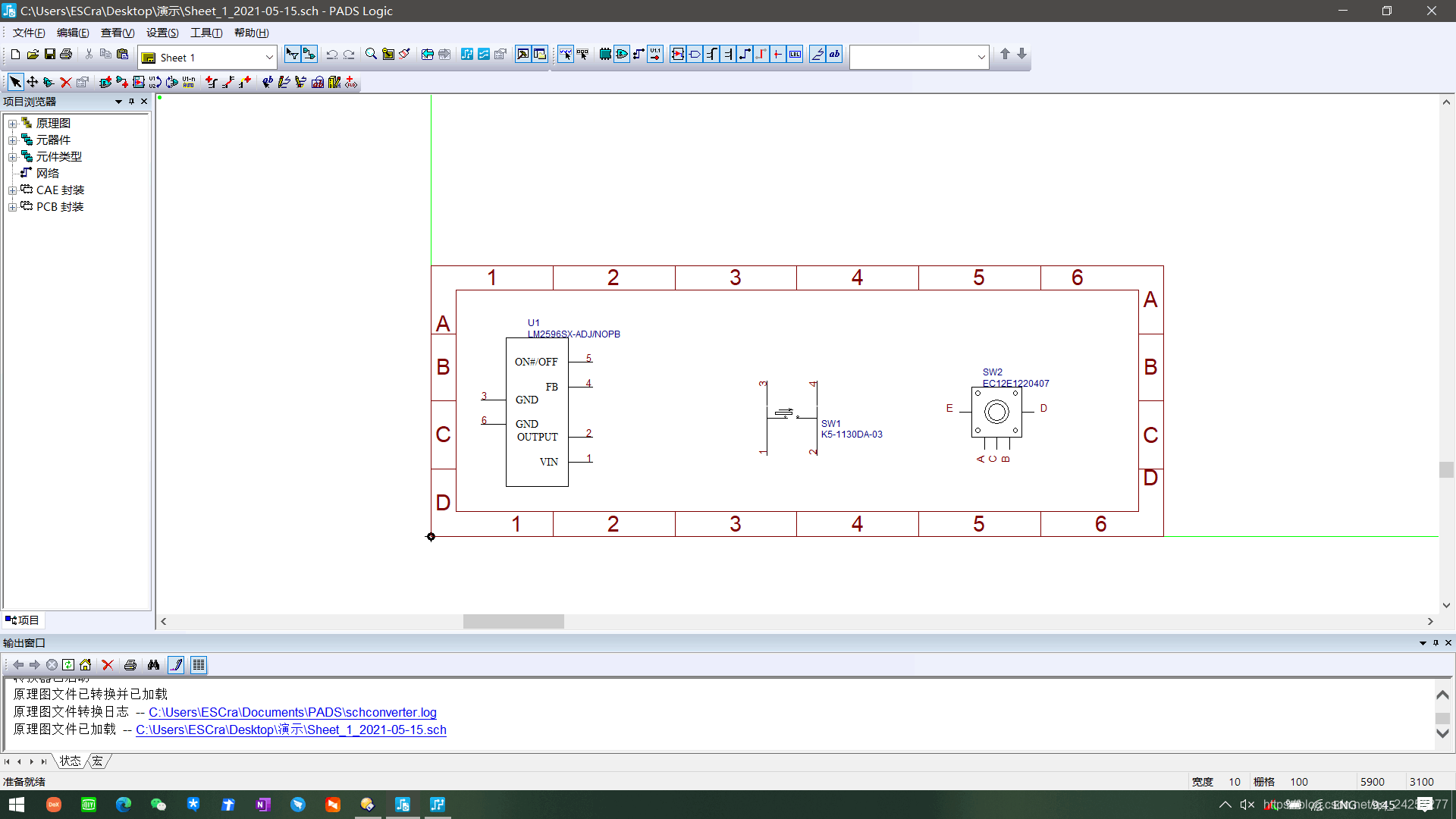

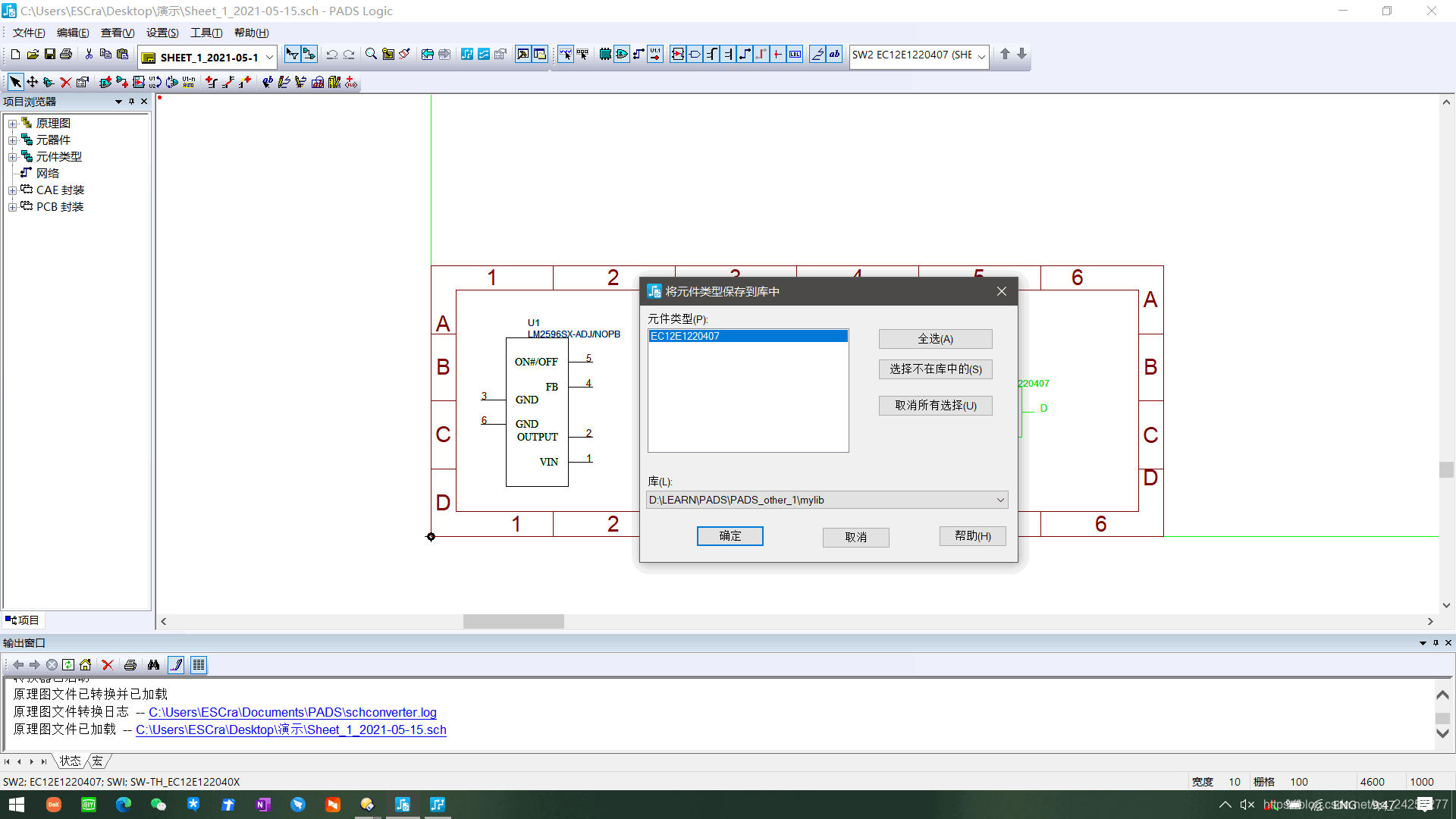

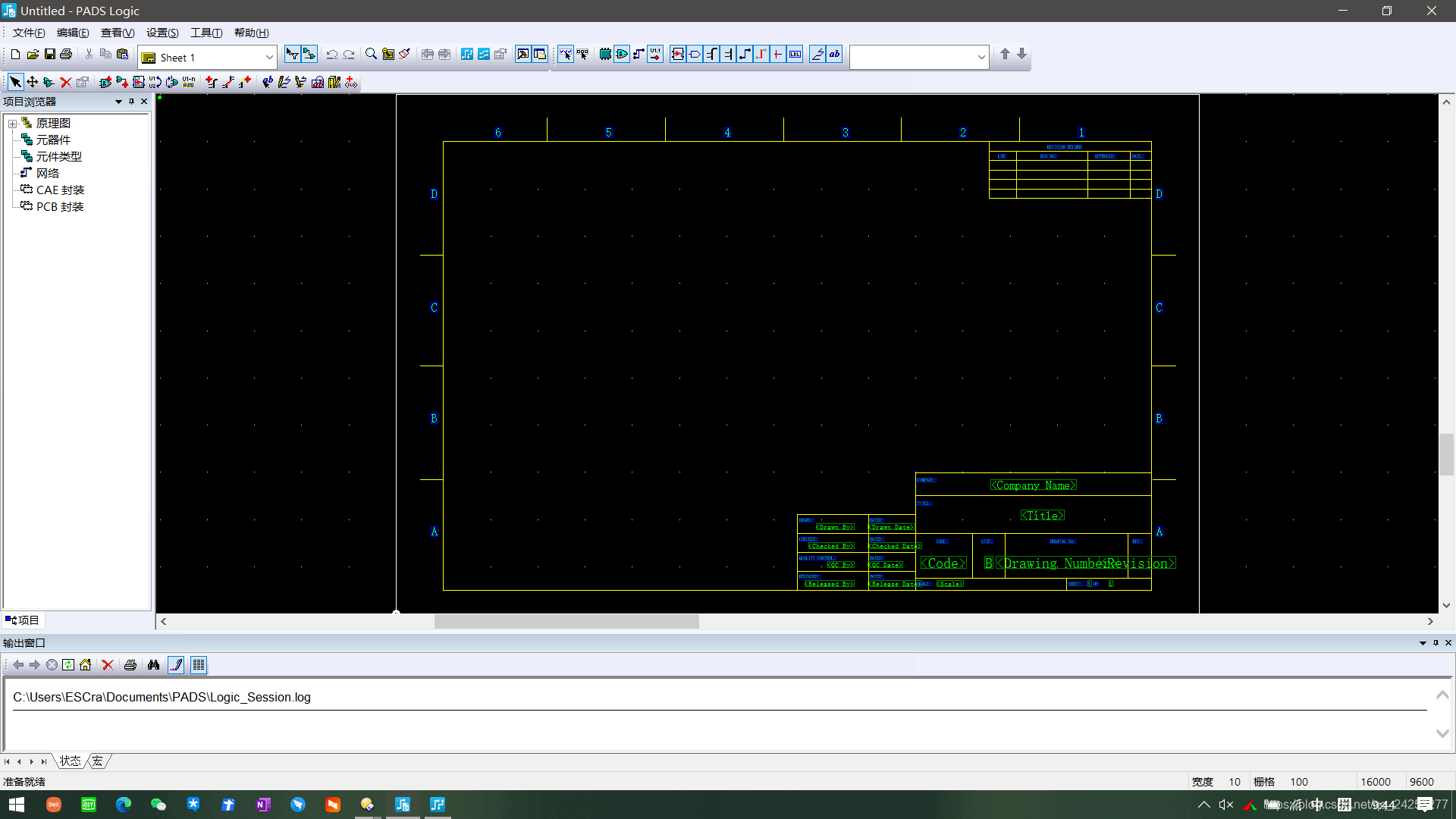

10. 如法炮制，打开PADS Logic，然后导入SCHPOC文件，选中后右键点击，保存到库中，退出时如提示元件类型，点击确定即可，可以在库中的逻辑菜单里看到我们的元器件，现在封装、元件类型和逻辑封装都已经齐全了，最后一步就是设置元件类型

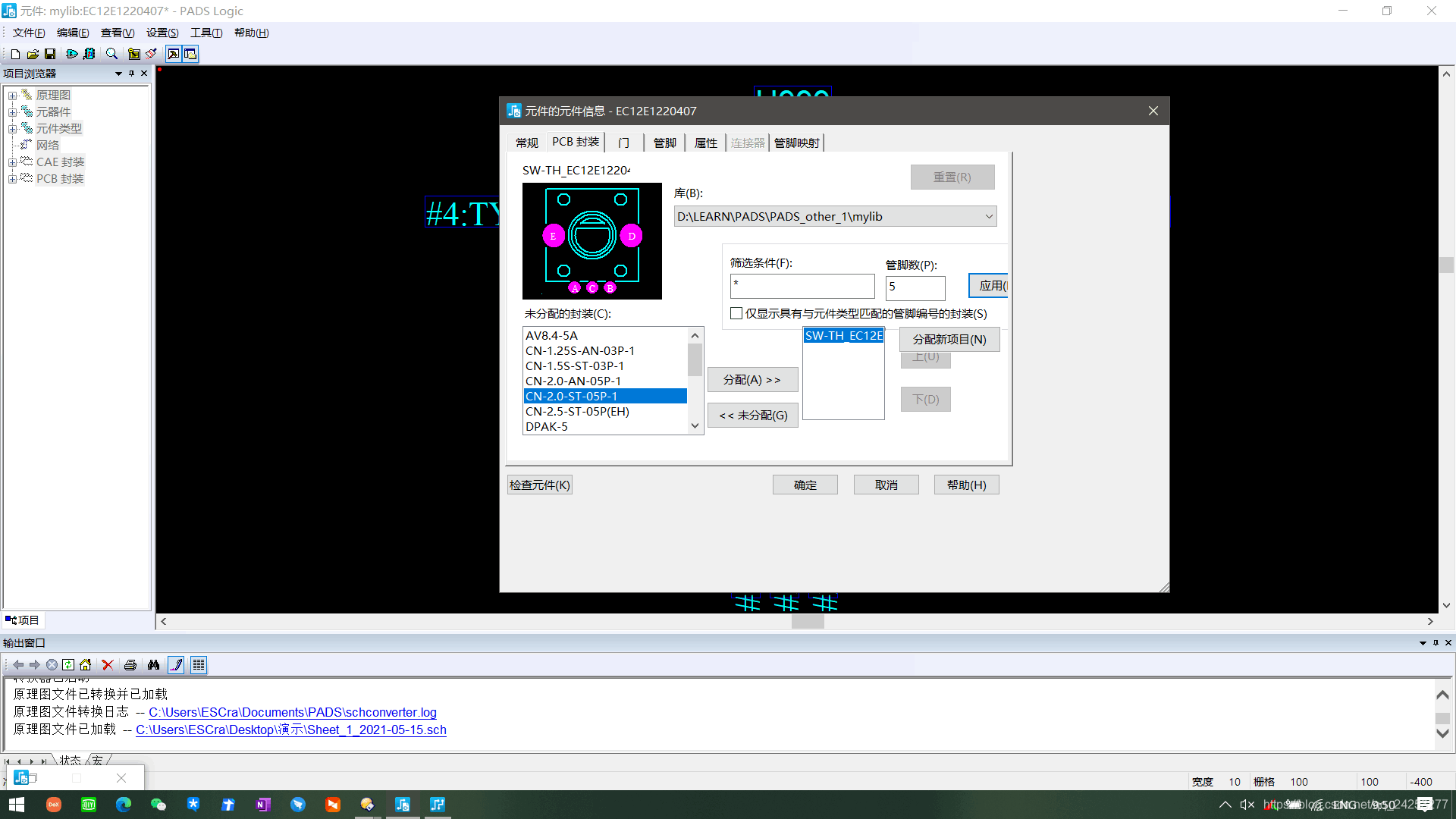

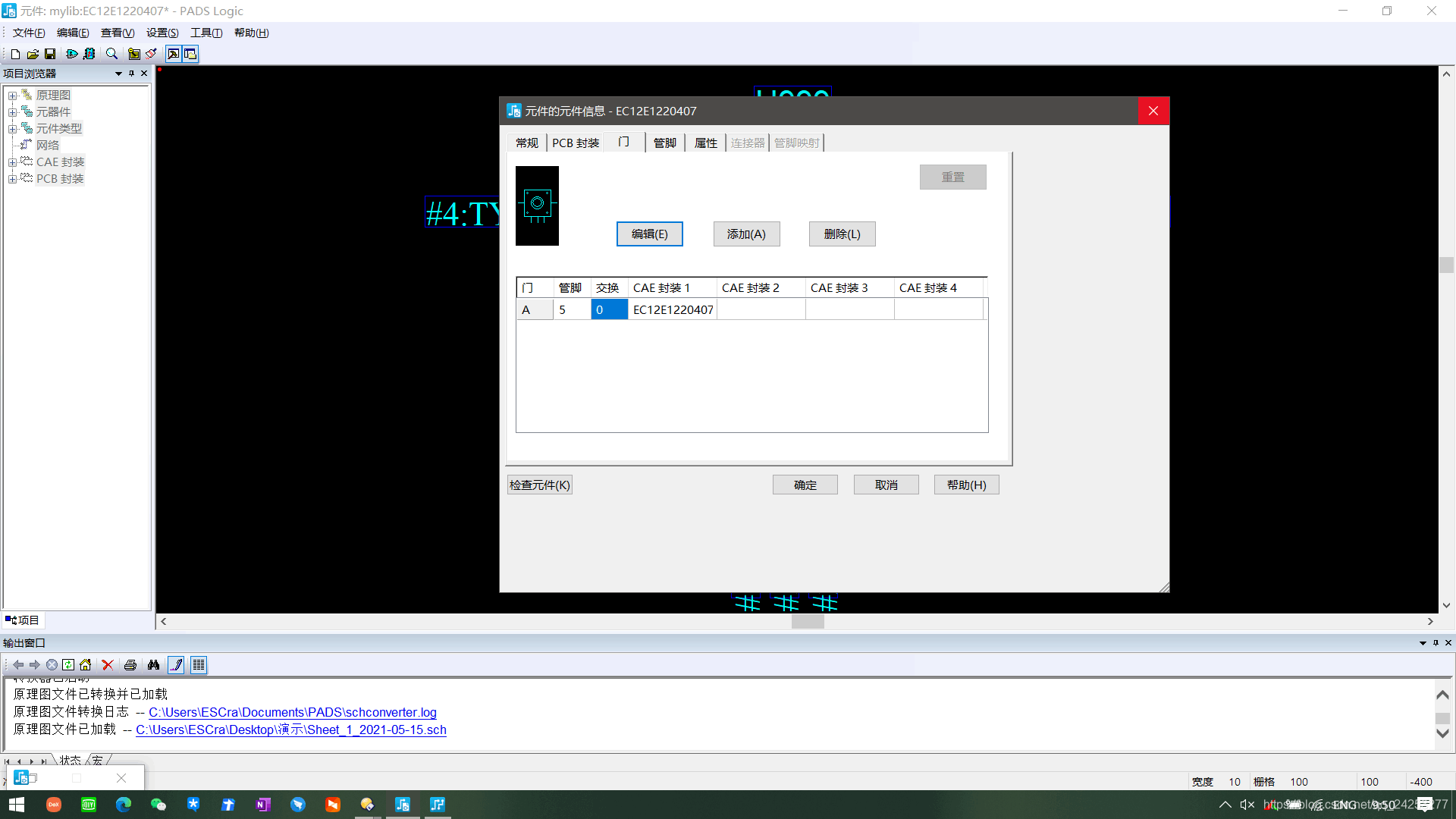

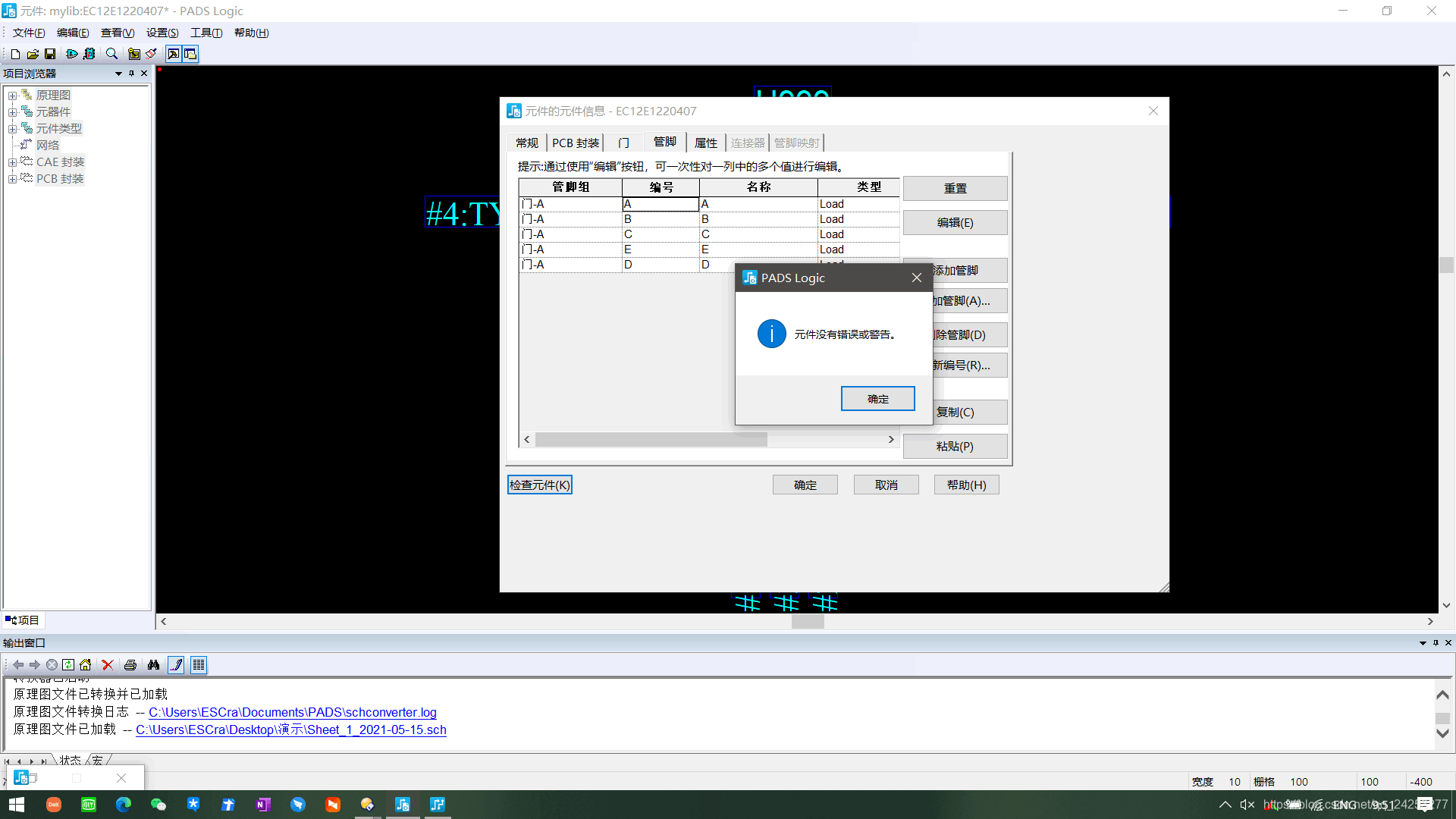

11. 点击元件，然后选中刚才加进来的器件，点击编辑，在右上角编辑菜单里面选择元件类型编辑器，然后可以看到几个标签，常规这里首先把封装映射选项关闭，逻辑系列自行设置即可，然后在PCB封装标签页里找到自己的库，确认封装后点击确认，可以填写搜索条件，门和引脚标签检查一下，没有问题就选择左下角的检查原件，通过后点击确定，然后退出元件类型编辑器，点击保存

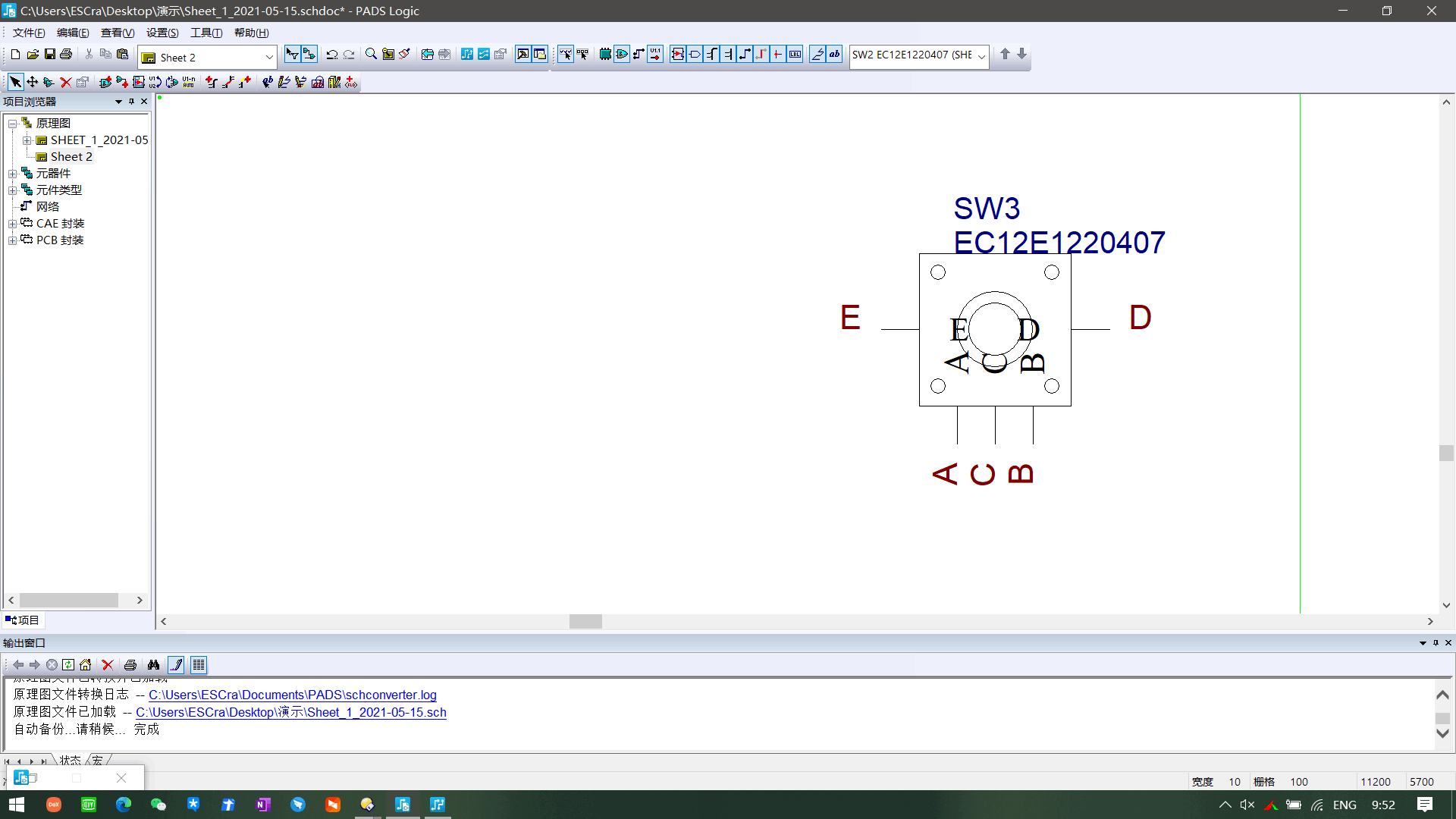

12. 可以看到，元器件现在已经做好，并可以正常使用
