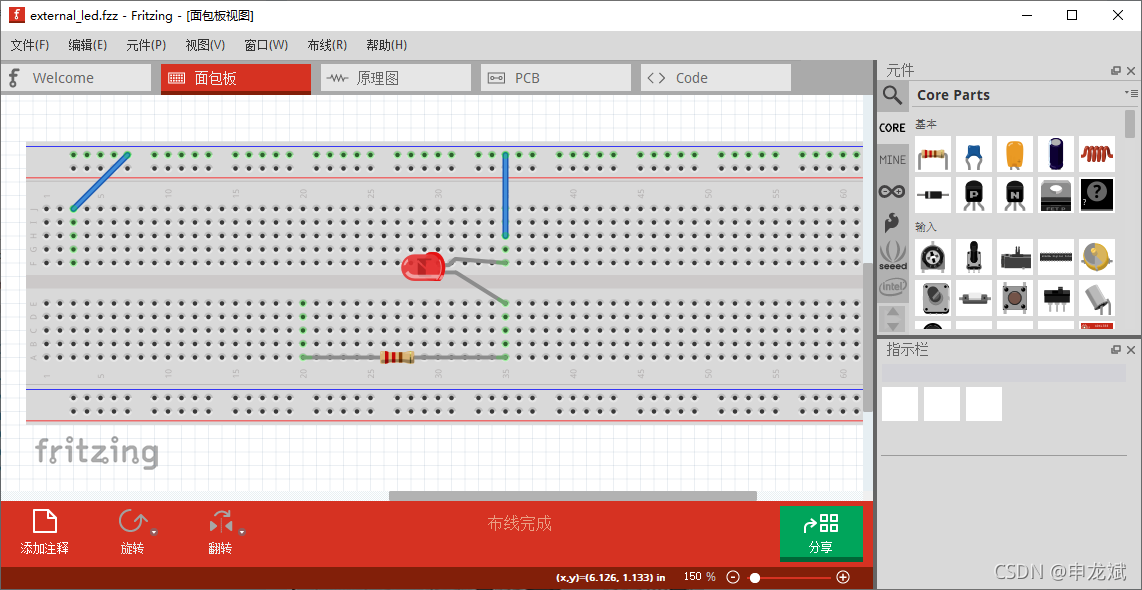

写了许多篇树莓派Pico的文章，经常要画逻辑电路连接示意图，首先我想到的是PPT，画一张图会累得半死。  当然专业的工具是Fritzing，我也试过，里面有很多现成的模具可以直接拿来用，但鼠标拖来拽去还是不方便。
程序员还是用程序员的办法来画图，用代码生成图形是最理想的，将来维护很方便，稍微修改一下，就可以生成另一张图。最后，我选中了Graphviz。因为我只想用它直观展示各个引脚的连接关系，而不是实际的连线位置。
Graphviz是一个非常有名的做图工具，非常适合做有向图、无向图，几行简单的代码可以自动排版生成你想要的图形，图形元素越多越复杂，它的威力越大。
它的绘图语言为DOT，语法还是相当强大的，如果你想精细地调整形状、线条、颜色和布局的话，需要认真看它的用户手册，尝试各种组合。
Graphviz自身带的gvedit.exe程序不太好用（在Windows10里直接找不到它了，只有在2.38版本里能找到它），对中文支持不太友好，编辑它也有些麻烦，最好在Notepad++安装一个Graphviz插件和语法高亮显示，然后按"F9"就可以随时预览图形。
 我在写《读取MPU6050加速度和陀螺仪传感器数据》这篇文章时用到的绘图源代码：
digraph G {
graph[rankdir = LR]
node[
shape=record
fontname="Consolas"
]
pico[
label="
{
{
{GP0|1}|
{GP1|2}|
GND|
{GP2|4}|
{GP3|5}|
{GP4|6}|
{GP5|7}|
GND|
{GP6|9}|
{GP7|10}|
{GP8|11}|
{GP9|12}|
GND|
{GP10|14}|
{GP11|15}|
{GP12|16}|
{GP13|17}|
GND|
{GP14|19}|
{GP15|20}
}
| Raspberry Pi\nPico |
{
{40|VBUS}|
{39|VSYS}|
GND|
{37|3v3_en}|
{36|3v3_out}|
{ 35|} |
{34|GP28}|
GND|
{32|GP27}|
{31|GP26}|
{30|RUN}|
{29|GP22}|
GND|
{27|GP21}|
{26|GP20}|
{25|GP19}|
{24|GP18}|
GND|
{22|GP17}|
{21|GP16}
}
}"
]
imu
[
label="
{
{
VCC|
GND|
SCL|
SDA|
XDA|
XCL|
AD0|
INT
}
| MPU-6050
}"
]
pico:v3 -> imu:vcc:w[color=red]
pico:gnd28 -> imu:gnd [color=black dir=both arrowhead=dot arrowtail=dot arrowsize=0.5]
pico:gnd28 -> imu:ad0[color=black dir=both arrowhead=dot arrowtail=dot arrowsize=0.5]
pico:gp16 -> imu:sda[color=green]
pico:gp17 -> imu:scl[color=blue]
}
如果你有更好的绘图工具，也欢迎留言。
推荐阅读： 树莓派Pico开发系列文章
|
