Arcgis出图页面布局问题解决方案

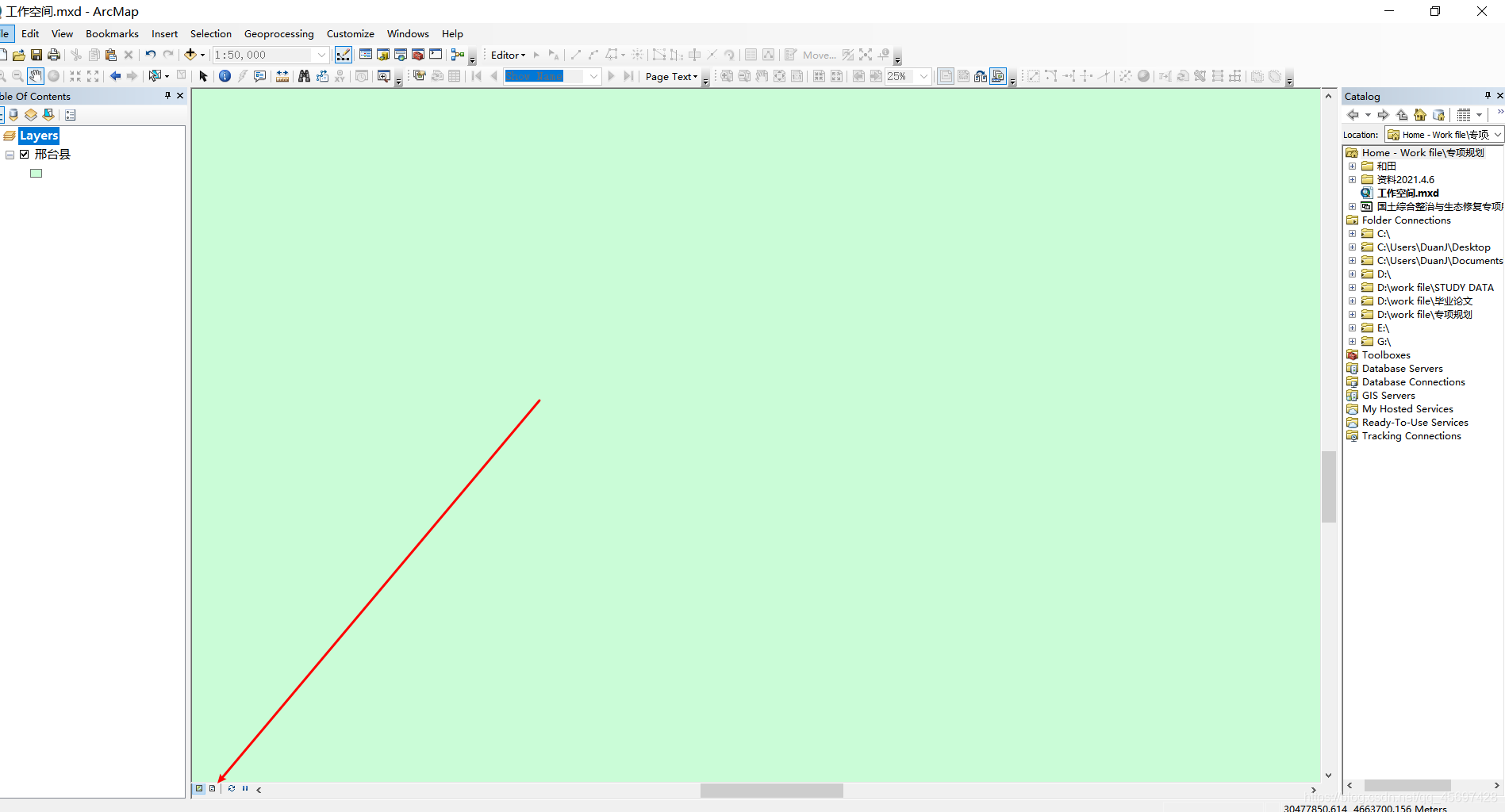

1、不知道怎么固定比例尺 双击Layers图层 然后找到Data Frame Extent下选择Fixed Scale,下面的Scale改成1：500000 这样就🆗啦 2、怎么生成出图空间？ 固定比例尺后你会发现图像占了整个区域，如下图所示（当然有时也可能不占整个区域，这取决于你的研究区的大小） 我们转到布局窗口会发现也是一样

我们再转到页面设置窗口 上面是打印的尺寸，下面是地图页面的尺寸，上面打印的尺寸与出图工作底图并无关系，关键在于下面的地图页面的尺寸！我们再回到布局窗口。 如下图所示，这张地图有三个层级，我们理想的想法是：直接把地图自动识别到显示的区域，然后自己设定输出打印的尺寸，最后直接出图，这样不美滋滋！ 遗憾的是没有这种功能！ 对于这三个窗口我的理解 地图尺寸窗口：是把地图导出后所能看到的区域。 显示的区域：就是在这个范围内，能看到的地图的区域。 地图：显示地图与显示区域对应的内容。 经过上面的解释，我们的想法很简单，先把显示区域变大，然后显示地图所有的内容，然后把地图尺寸窗口变得和现实窗口一样大就能出图了！！ 这个时候又出现一个问题，就是变大后似乎都不能显示完整的图像！如果如果再变大就会有很大的空白！ 这个时候就是要复习我前面所讲的知识了！显示窗口是就是在这个范围内，能看到的地图的区域。于是我们可以在数据窗口中移动地图，这个图像时偏右的于是在数据窗口把图像往左移动。 再回到布局窗口 然后再对显示的区域进行调试，使得地图布满整个显示区域。 一些快捷键（在布局窗口） 按住鼠标中间滑轮：移动整个布局窗口。 ctrl+按住鼠标中间滑轮：可以局部放大。 shift+按住鼠标中间滑轮：可以调整布局窗口中要素的位置。 接下来我们就需要调整地图尺寸窗口，我们打开页面布局设置，取消选中用使用打印机尺寸，根据图上地图尺寸窗口与显示窗口的大小编辑地图的长和宽。（这里的Sample Map Elements就是我所说的显示窗口，主要是便于理解，别喷我哈） 在下图中，我故意把宽首先就变得很大，就是为了方便真正找出合适的地图尺寸窗口的宽度，在右变的小图中，我们可以看到地图尺寸窗口的宽度大概是显示窗口的两倍，这样我们就可以知道我们的地图尺寸窗口大概要设置成200多一点，长度也可以按照这个套路来做。 最终修改在布局窗口进行微调，就可以使得显示窗口位于地图尺寸窗口的中间了！ 最终图就出来了，其他的名字注记什么的怎么加以后有机会再说！
