电气AutoCAD基础教学(三)

2023-10-21 10:51| 来源: 网络整理| 查看: 265

这篇是Mannix个人原创文章 黑鸽子网站,有本篇的下载资源: http://blackpigeon.top/kuai/ 电气CAD块的绘制

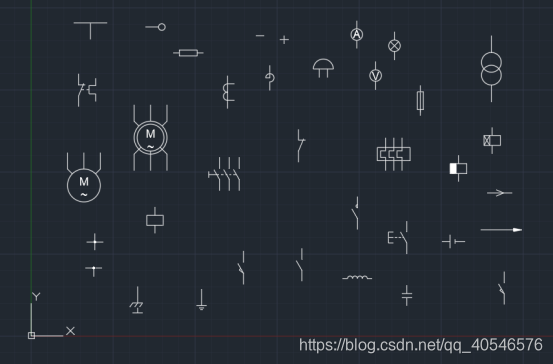

我们在绘制经常会重复绘制同一个元件,如果一个一个画的话,会降低我们的电气绘制速度,所以我们会把长用的元件,把它绘制成一个块,可以直接调用,也非常方便!

在这里插入图片描述

一、绘制步骤

我们直接画最常用的电阻为例。 在这里插入图片描述 1、首先我们要用绘图,绘出一个长方形,长宽比3:1 。一般3:1的电阻比较好看。 栅格捕捉,可以方便绘制3:1 在这里插入图片描述 在这里插入图片描述 2、过后把栅格捕捉取掉,找草图设置,捕捉对象—>把中点点上,确定 在这里插入图片描述 在这里插入图片描述 3、用直线,绘制引脚,长度设定为10 在这里插入图片描述 在这里插入图片描述 4、这是我们直接要把此图设定成块 在这里插入图片描述 在这里插入图片描述 5、块定义 在这里插入图片描述 6、选定基点 我们这个可以随便设定,只要靠近需要变成块的点。 在这里插入图片描述 7、选择对象 在这里插入图片描述 8、选择好了,我们右击,默认确定了。

二、插入块

1、块 在这里插入图片描述 2、放入 在这里插入图片描述

三、可以形成库的绘制设置

1、我们要“写块”,指令输入“W”回车 在这里插入图片描述 2、与之前配置差不多 在这里插入图片描述 3、此时基本配置完成。

四、资源

黑鸽子网站有本篇所有材料,文件已压缩包,可以直接下载。

资料下载地址:http://blackpigeon.top/kuai/

下面可以参考部分图片

附录:电气块

编号元件图中文解释英文代号1在这里插入图片描述直流DC2在这里插入图片描述交流AC3交直流ADC4在这里插入图片描述正极+5在这里插入图片描述负极-6在这里插入图片描述方向,箭头Arrow7在这里插入图片描述接地GND8在这里插入图片描述接机壳Cab9在这里插入图片描述导线连接Node+10在这里插入图片描述导线连接NodeT11在这里插入图片描述电阻Res12在这里插入图片描述电容Cap13在这里插入图片描述电感Ind14在这里插入图片描述蓄电池G15在这里插入图片描述常开辅助触点KM-K16在这里插入图片描述常闭辅助触点KM-B17在这里插入图片描述主触点KM-Z18在这里插入图片描述按钮SB-K19在这里插入图片描述常开**行程开关,限位开关 **SQ-K20在这里插入图片描述常闭**行程开关,限位开关 **SQ-B21在这里插入图片描述刀开关QF22空气开关QS23在这里插入图片描述线圈KM24在这里插入图片描述通电延时KT-T25在这里插入图片描述断电延时KT-D26在这里插入图片描述热继电器主触点FR-Z27在这里插入图片描述热继电器辅助触点FR-F28在这里插入图片描述熔断器FU29在这里插入图片描述交流电机 鼠笼型M30在这里插入图片描述交流电机 绕线型M-R31在这里插入图片描述双绕组变压器 电压互感器TV32在这里插入图片描述三绕组变压器TV-333在这里插入图片描述电流互感器TA34在这里插入图片描述电抗器Reactor35在这里插入图片描述电压表V36在这里插入图片描述电流表A37在这里插入图片描述电铃Bell38在这里插入图片描述灯Light

< 参考资料:

1、江苏海洋大学课堂笔记 2、陈冠玲,清华大学出版社,《电气CAD基础教程》
