上位机通过MX component version 组件与三菱PLC通信解决办法，最新MX component version5支持X64

2024-06-12 12:22| 来源: 网络整理| 查看: 265

上位机通过MX component version4组件与三菱PLC通信解决办法，最新MX component version5支持X64 第一节：MX Component Version软件与手册下载第二节：MX Component Version 软件的使用与通信测试2.1 PLC以太网地址设置：2.11 查询电脑的IP地址：2.12 打开GX works2 与PLC进行通信测试2.13 测试PLC IP地址： 2.2 打开MX Version4 软件进行组件与PLC间通信测试2.21 MX Version4软件第三节：C# 与PLC通信测试3.1 以太网连接用到的参数列表:1.ActCpuType：2.ActUnitType：3.ActProtocolType4.ActTimeOut5.ActHostAddress6.ActDestinationPortNumber 3.2 C# winform界面3.21 C# 程序实现组件引用3.22 C# Demo样例窗体:结束语

注1：适用编程语言: VC/C++、VB、C#、LabView等注2：本说明仅提供C#编写的样板实例及原代码，仅用于通信测试，而其它编程语言请参考C#实例的参数设置，自行研习：

第一节：MX Component Version软件与手册下载

下载地址: 三菱MXComponent Version4

三菱MXComponent Version5 在这里插入图片描述可供下载的是:MX组件版本4/5(中文版) 手册位置：

注3:本说明主要使用的是MX组件版本4编程手册(英文版),通信要用到的参数请在此手册中去查询.该手册支持FX5U相关参数,如有需要中文版本,可在三菱中文官网上自行下载.

第二节：MX Component Version 软件的使用与通信测试

在与上位机通信测试之前，首先与MX Component Version软件进行通信测试。

注：以下测试步骤Mx Component Version4与Mx Component Version5 没有多大区别

2.1 PLC以太网地址设置： 2.11 查询电脑的IP地址：

在win7 系统左下方，点击开始按钮，然后在搜索程序和文件选框中输入CMD,打开命令提示符窗口; 图2.11-1 打开命令提示符窗口在命令提示符中输入 ipconfig,然后按回车键：显示当前电脑的IP地址：图2.11-2 在命令提示符窗口查询IP地址因为当前样例的电脑IP为192.168.1.171;那么设置PLC的IP段则在192.168.1.0~192.168.1.255这个范围里。

注4：必须与电脑IP区别开来，不能写成一样的

2.12 打开GX works2 与PLC进行通信测试

注5：使用USB或串口（不能用网线）与电脑直连进行PLC的IP设置

打开GX Works2软件，然后点击新建（Ctrl+N）：图2.12-1 打开GX Works2软件选择与目标PLC相同的型号，然后点击确定：图2.12-2 选择系列与机型

注6：本样例是以Q26UDV为例来测试.

然后在导航栏选定连接目标，然后双击Connection1: 在这里插入图片描述打开连接目标设置Connection1窗口进行设置：双击计算机侧I/F的 Serial USB 图标：选择USB连接选项，然后点击确定。双击可编程控制器侧I/F栏 PLC Module图标：

在这里插入图片描述在CPU模式的下拉选框里，选择QCPU（Q模式），然后点击确定。双击其他站指定栏 No Specification 图标：根据需要来设定，然后点击确定。

注7：无特殊要求的话，选择默认即可

以上的设置完成后，然后单击通信测试（T）按钮，如果弹出以下的提示，则说明USB连接成功：在这里插入图片描述点击确定后，退出该设置界面。然后在导航栏选定工程，然后双击PLC参数: 打开PLC参数设置界面，选择内置以太网端口设置，如下图所示：当前样例的IP地址设置为192.168.1.39，其它的选择默认。

注8：保证IP地址的范围在【192.168.1.0~192.168.1.255】之间，且不与电脑IP相同即可

如果不确定你的输入是否与其它PLC地址有冲突，可点击检查进行确认。如果输入无冲突将会有如下提示：在这里插入图片描述确认无误后，点击设置结束按钮退出PLC参数设置界面。

点击转换/编译（C）,选择转换+编译（C）或者按F4快捷键进行编译转换。在这里插入图片描述然后点击PLC写入（W）按钮进行地址写入：然后选择参数+程序选项，点击执行进行写入操作：操作完成后，关闭GX Works2软件。拔掉USB线，换上网线，然后进行下一步操作。

2.13 测试PLC IP地址：

在命令提示符中输入 ping 192.168.1.39 测试连接状态：在这里插入图片描述出现以上的信息，则说是电脑与PLC连接成功。

2.2 打开MX Version4 软件进行组件与PLC间通信测试 2.21 MX Version4软件

在win7 系统左下方，点击开始按钮，然后单击所有程序，在下拉菜单中选择MELSOFT-MX Component-Communication Setup Utility,打开软件设置窗口：

注：以下软件测试步骤Mx Component Version4与Mx Component Version5 没有多大区别。

在这里插入图片描述

注9：为防止出现不必要的权限问题，请右键以管理员权限运行

打开如下图所示：在这里插入图片描述点击Wizard按钮，将出现以下界面： Logical station number输入数字1即可,然后点击Next。在PC side I/F 选择Ethernet board,如上图所示: 在Connect module 下拉选框中选择 CPU module,如上图所示，在 Protocol 下拉选框中选择TCP。下面的Time Out的值默认值就可以了，也可以选填为10000ms 然后点击NEXT按钮，弹出如下图所示：在这里插入图片描述可以在Host(IP Address)一栏中输入192.168.1.39，或者点击Find CPU(Built-in Ethernet port) on network 按钮进行自动查找。出现如下图所示：图2.21-8 Find CPU(Built-in Ethernet port 选中目标PLC的型号，然后点击OK.

注10：如有多个同时连接的话，请注意所选目标PLC是否匹配

如进行Find CPU(Built-in Ethernet port)这个动作的话，下图所示的界面的相关参数会自动填写，如没有，则需要手动进行选择。在这里插入图片描述

注11：如有多个CPU同时组合的话，请确定当前目标放在几号位置，如只有单个的话，默认为None.

在这里插入图片描述与之前的的Logical station number 保持一致。点击Finish按钮，返回。

在connetion test 界面，点击Test按钮进行测试，如出现以下信息，则说明通信连接成功。

在这里插入图片描述完成上面所示操作，如果流程没有出错，且出现上图所示信息，说明MX Component Version4/5的组件完全可用于上位机上。

第三节：C# 与PLC通信测试 3.1 以太网连接用到的参数列表:

ActCpuType CPU型号 int类型 ActUnitType 设备连接方式 int类型（即设备型号） ActProtocolType TCP/UDP int类型 ActTimeOut 连接超时时间 int类型 ActHostAddress 设备IP地址 string类型 ActDestinationPortNumber 端口号 int类型本样例以Q26UDV为例，可在MX Component Version4 编程手册中查询相关参数信息：

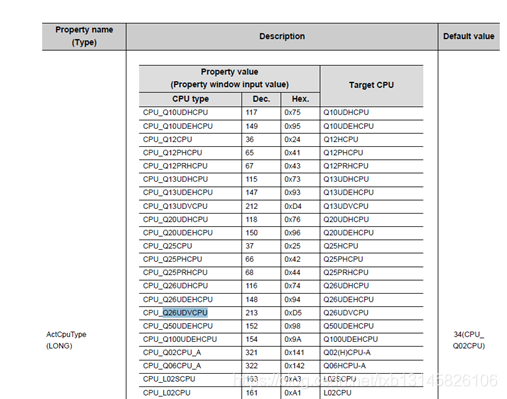

1.ActCpuType：

查手册可得： ActCpuType=0xD5; 转换成十进制 ActCpuType=213 在这里插入图片描述

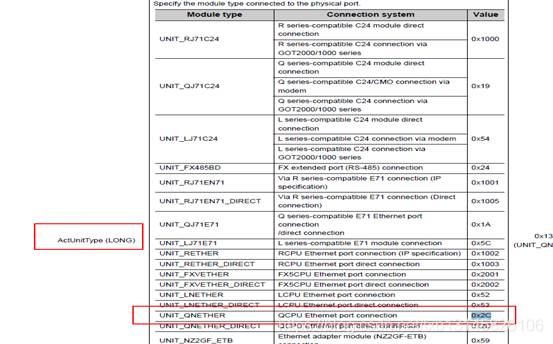

2.ActUnitType：

查手册可得： ActCpuType=0x2c; 转换成十进制 ActCpuType=44

在这里插入图片描述

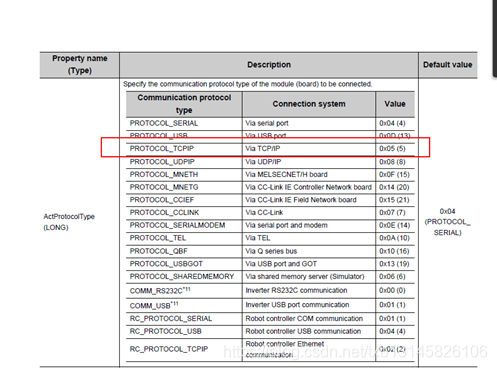

3.ActProtocolType

查手册可得： ActProtocolType=0x05; 转换成十进制 ActProtocolType =5

在这里插入图片描述

4.ActTimeOut

查手册可得： ActTimeOut=10000 ms; 在这里插入图片描述

5.ActHostAddress

之前设置的PLC的IP地址为：192.168.1.39;

6.ActDestinationPortNumber

查手册可得： ActDestinationPortNumber=5562;默认值为0;可以自己设定,但是对数据进行读写操作时,端口号要保持一致. 在这里插入图片描述

注：以上参数可通用，Mx Component Version4与Mx Component Version5 不同在于dll的引用方法不一样，具体方法可借鉴官方样例文档。注：官方样例路径在 C:\MELSEC\Act\Samples\Vcs.NET\Act_2019文件夹下

3.2 C# winform界面 3.21 C# 程序实现组件引用

32位引用方法：在这里插入图片描述与PLC通信相关的组件具体两个文件在文件夹中体现的是: 工具箱中添加选项卡:

在这里插入图片描述选择ActProgType Control v1.0 组件点击确定后，在工具箱中会多出如下图所示的控件：将如上图所示的控件用鼠标拖到窗体中,系统将自动引用如下图所示的两个组件: 其他的具体参考样例原代码

64位引用：在这里插入图片描述

右键点击引用，选择浏览，找到上面的ActProgType64.exe文件，点击确定，将出现以下组件：在这里插入图片描述

注I：如以上操作在文件执行时出现异常，强烈建议关闭杀毒软件；注II：如在类库中引用此ActProgType64.exe文件,生成可引用的dll时，请将目标平台设成Any CPU，不要设置成X64（如果您现在使用的是最新的VS2022,请无视此注）;

3.22 C# Demo样例窗体:

在这里插入图片描述样例程序代码如下：

namespace Demo { public partial class Form1 : Form { ActProg actprog = new ActProg(); public Form1() { InitializeComponent(); } private void TB_CpuType_TextChanged(object sender, EventArgs e) { actprog.CpuType = Convert.ToInt32(TB_CpuType.Text.Trim()); } private void TB_UnitType_TextChanged(object sender, EventArgs e) { actprog.UnitType = Convert.ToInt32(TB_UnitType.Text.Trim()); } private void TB_HostAddress_TextChanged(object sender, EventArgs e) { actprog.HostAddress = TB_HostAddress.Text.Trim(); } private void TB_ProtocolType_TextChanged(object sender, EventArgs e) { actprog.ProtocolType = Convert.ToInt32(TB_ProtocolType.Text.Trim()); } private void TB_TimeOut_TextChanged(object sender, EventArgs e) { actprog.TimeOut = Convert.ToInt32(TB_TimeOut.Text.Trim()); } private void button1_Click(object sender, EventArgs e) { if (actprog.Open()==0) { MessageBox.Show("连接成功"); } else { MessageBox.Show("连接失败"); } } private void button2_Click(object sender, EventArgs e) { actprog.Open(); textBox1.Text= actprog.Read("D1000"); actprog.Close(); } private void button3_Click(object sender, EventArgs e) { actprog.Open(); string send= actprog.Write(textBox2.Text.Trim(),"D1000"); MessageBox.Show(send); actprog.Close(); } private void TB_DestinationPortNumber_TextChanged(object sender, EventArgs e) { actprog.DestinationPortNumber = Convert.ToInt32(TB_DestinationPortNumber.Text.Trim()); } } }

测试连接结果如下：在这里插入图片描述写发送：读接收： ActProgTypeLib类使用代码如下：

namespace CL_Enet { public class ActProg { private ActProgTypeClass Aptc= new ActProgTypeClass(); #region //定义参数 private int _cpuType; [Description("CPU型号")] public int CpuType { get { return _cpuType; } set { _cpuType = value; } } private int _unitType; [Description("设备连接方式")] public int UnitType { get { return _unitType; } set { _unitType = value; } } private int _protocolType; [Description("TCP/UDP")] public int ProtocolType { get { return _protocolType; } set { _protocolType = value; } } private int _timeOut; [Description("连接超时时间")] public int TimeOut { get { return _timeOut; } set { _timeOut = value; } } private string _hostAddress; [Description("设备IP地址")] public string HostAddress { get { return _hostAddress; } set { _hostAddress = value; } } #endregion private int _destinationPortNumber; public int DestinationPortNumber { get { return _destinationPortNumber; } set { _destinationPortNumber = value; } } #region //定义连接状态 //int CpuType, int UnitType, int ProtocolType,int TimeOut,string HostAddress public int Open() { try { Aptc.ActCpuType = _cpuType; Aptc.ActUnitType = _unitType; Aptc.ActProtocolType = _protocolType; Aptc.ActTimeOut = _timeOut; Aptc.ActHostAddress = _hostAddress; Aptc.ActDestinationPortNumber = _destinationPortNumber; return Aptc.Open(); } catch (System.Exception ex) { return -1; } } public int Close() { return Aptc.Close(); } public string Read(string RegiseterName) { int iReturnCode = -1;//返回值=0表示读取成功 int length = System.Text.RegularExpressions.Regex.Split(RegiseterName, "\n").Length; int iNumberOfData = length; int[] iData = new int[length];//读取软元件值 iReturnCode = Aptc.ReadDeviceRandom(RegiseterName, iNumberOfData, out iData[0]); if (iReturnCode == 0) { return iData[0].ToString(); } else { return ""; } } public string Write(string value,string RegiseterName) { int iReturnCode = -1;//返回值=0表示写入成功 string[] strArray = System.Text.RegularExpressions.Regex.Split(value, "\n");//拆分写入寄存器列表 int iNumberOfData = strArray.Length;//szLabel.IndexOf("\n", 0) + 1;//写入点数 int[] iData = new int[strArray.Length];//写入软元件值 for (int i = 0; i
