CATIA等高线-三维建模 1.读取等高线并生成高程点利用DOTA插件将等高线生成高程点 2.插入-import高程点 (1)打开CATIA-DSE模块

插入高程点，注意Scale factor(缩放比列)，1代表比列为1 前面设置为1以后，点击应用弹出这个窗口，意思为将比例改为0.25，我们这里点击否（意为比例仍为1）（2）点击否，以为采用绝对坐标，即CAD中的零点即为CATIA中的零点

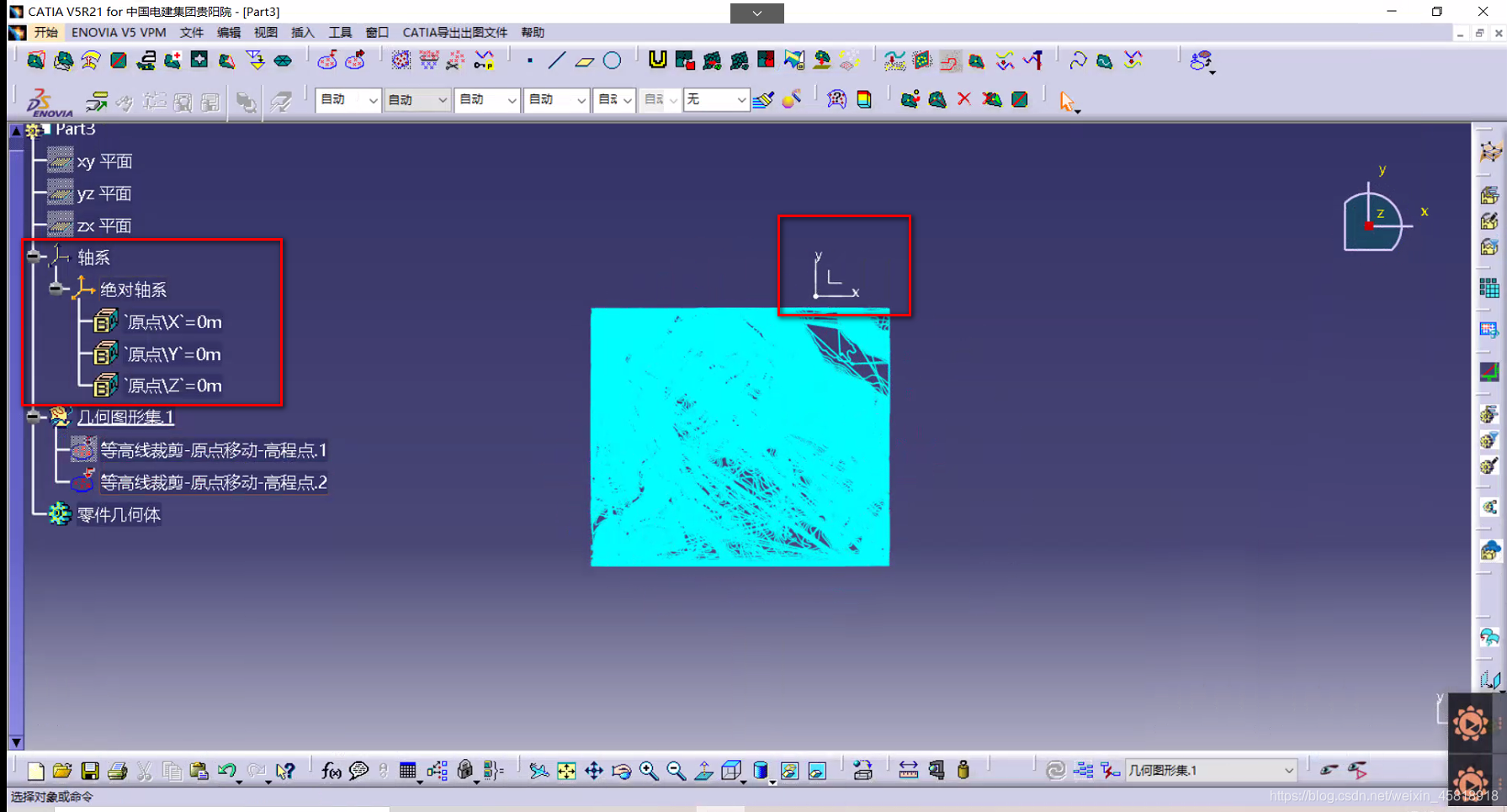

点击**否**，以为采用绝对坐标，即CAD中的零点即为CATIA中的零点 (3) 导入高程点时，一定要关注坐标系是不是在原点位置

在这里插入图片描述

3.在DSE模块，将点云生成mesh面

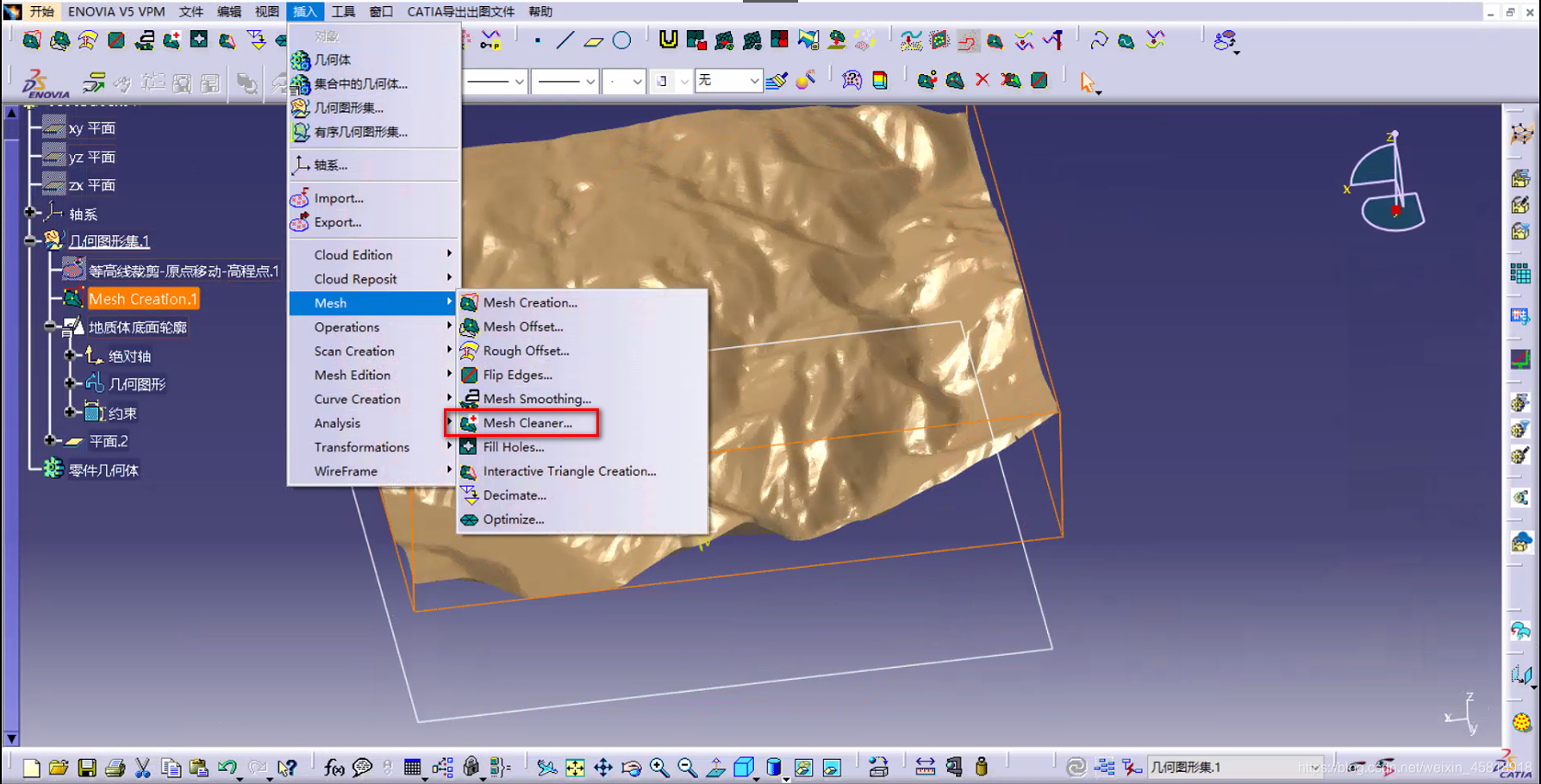

在DSE模块，将点云生成mesh面修改mesh面，

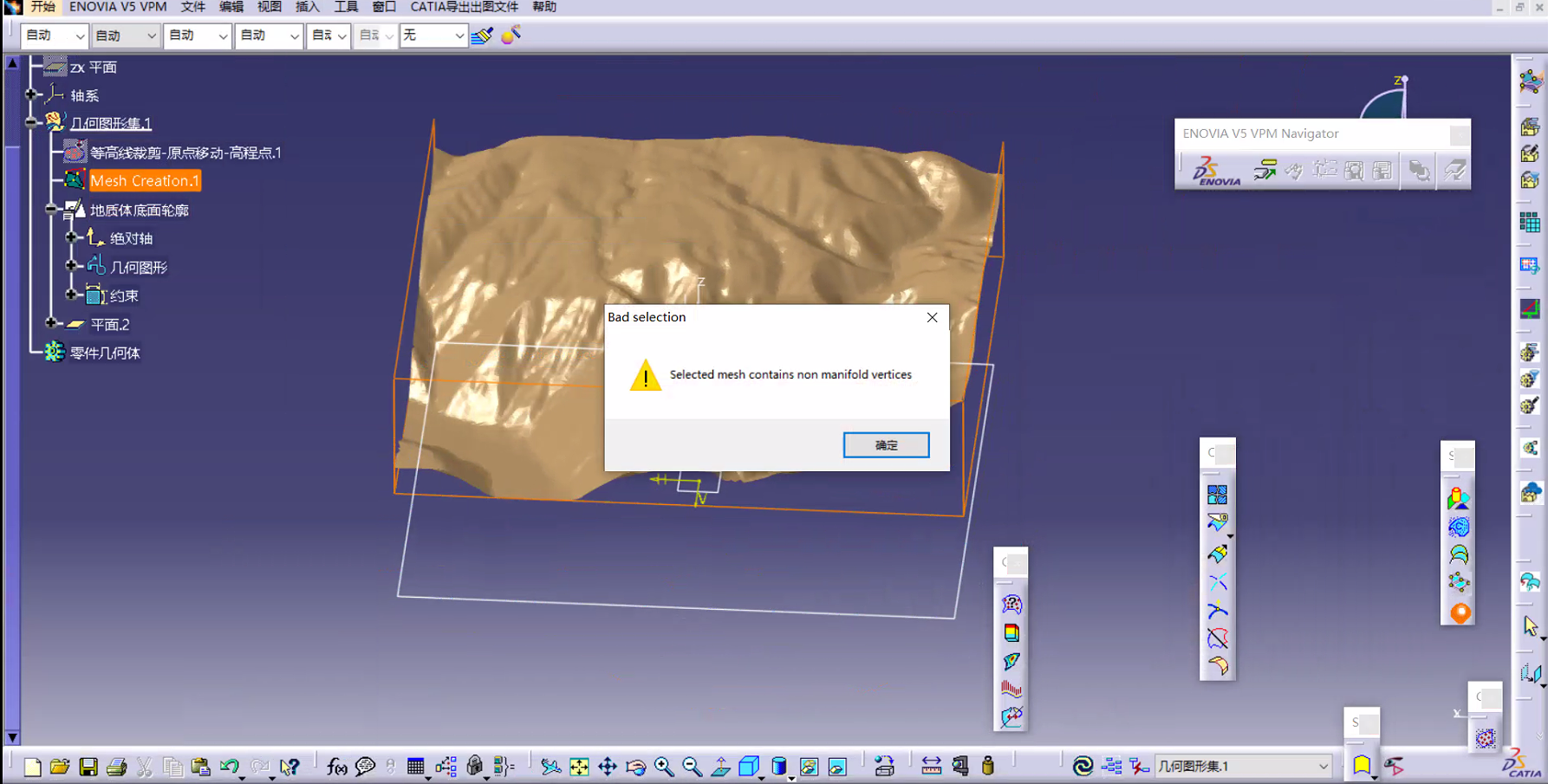

主要修改non manifold的vertices和edge,多试几次，直至新打开时，vertices和edge都为0 如果没删干净，在mesh转自由surface时会报错，这时需要返回去接着clean

4.将mesh面转换成自由曲面(形状-QSR模块)

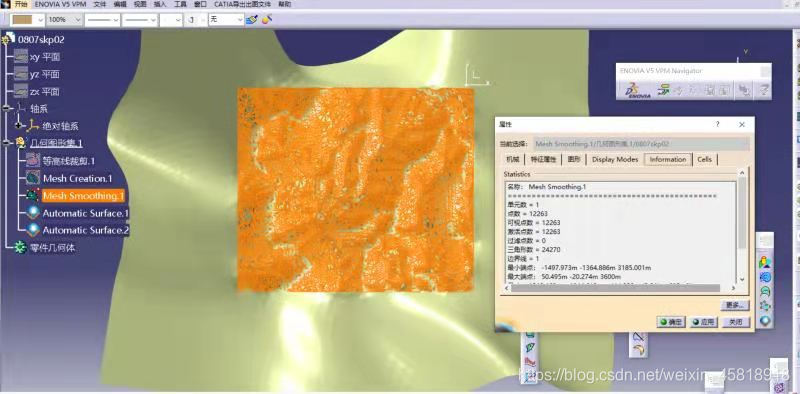

通过调节曲面平均偏差和曲面的细节程度主要修改surface detail,让其数量和mesh网格数量大概想等,Mean Surface Deviation可以设置大一些。在这里插入图片描述 mesh数量在属性中可以查看

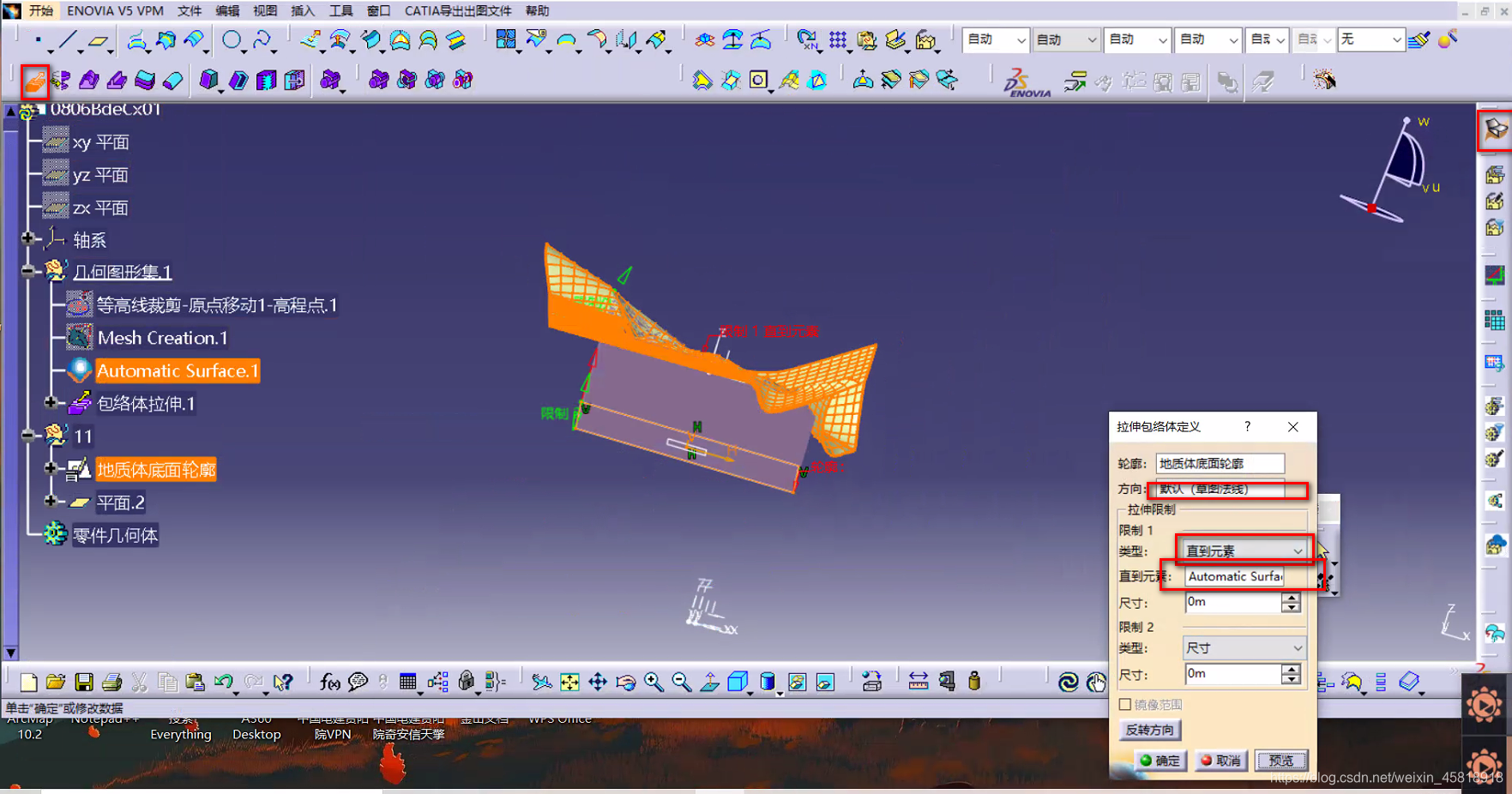

5.新建草图，沿着建模区域画一个三维地质体的底面形状 6.生成三维地质体

在创成式设计里选择包络体拉伸

7.从CAD导入库盆边界线到CATIA （1）实施后，需要静静等待CATIA新开一个项目，然后从CAD中选择原先点和边界线，并回车![这是的比例是1:1000，应为CAD的单位默认是毫米，注意区分地形图的比例尺是1：1的不同，软件设计的原理

在这里插入图片描述（2）边界线将自动导入CATIA，并生成Myimport文件

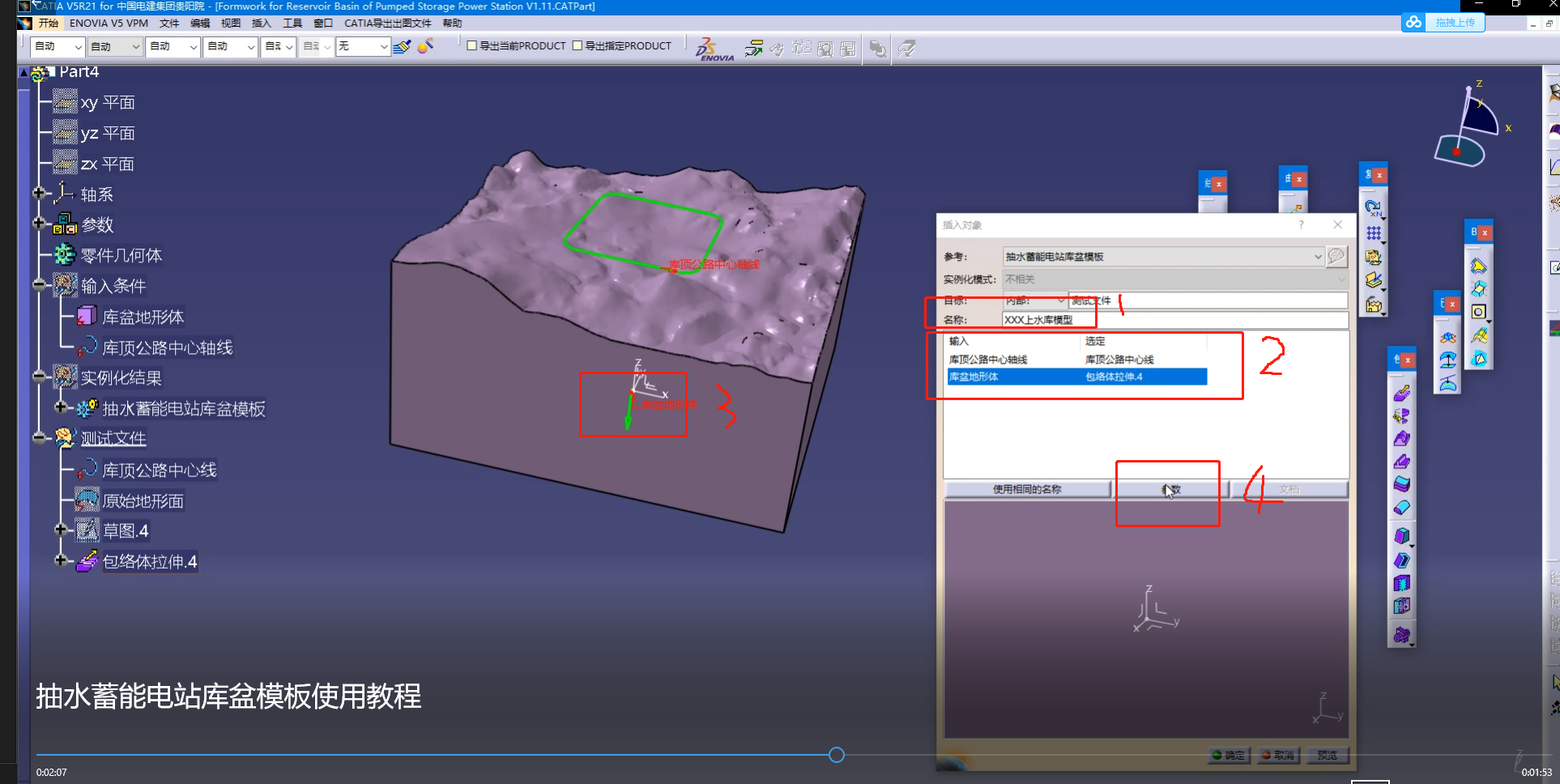

8.导入库盆模板（1）提前打开库盆模板，然后双击模板项（代表已选择）。（2）回到建模文件，选择包络体，然后插入-从选择实例插入（3）输入库底轮廓和库盆地形体，注意箭头方向；修改参数

在这里插入图片描述
