0 准备工作
1 注册了腾讯云2 使用MQTT.fx测试了云平台(腾讯云比阿里云方便,几乎所有东西都已经给你生成好了,直接复制到MQTT.fx就行了,不用像阿里云需要自己去生成)3 已经给你的ESP8266模块烧录了支持MQTT的固件,腾讯云和阿里云都有提供相应的固件。4 打开安信可官方的串口调试工具(官网上有下载,其他串口调试工具也可以)
下面给出固件下载网址 https://docs.ai-thinker.com/_media/esp8266/aithinker_qcloud_at.rar
1 腾讯云操作

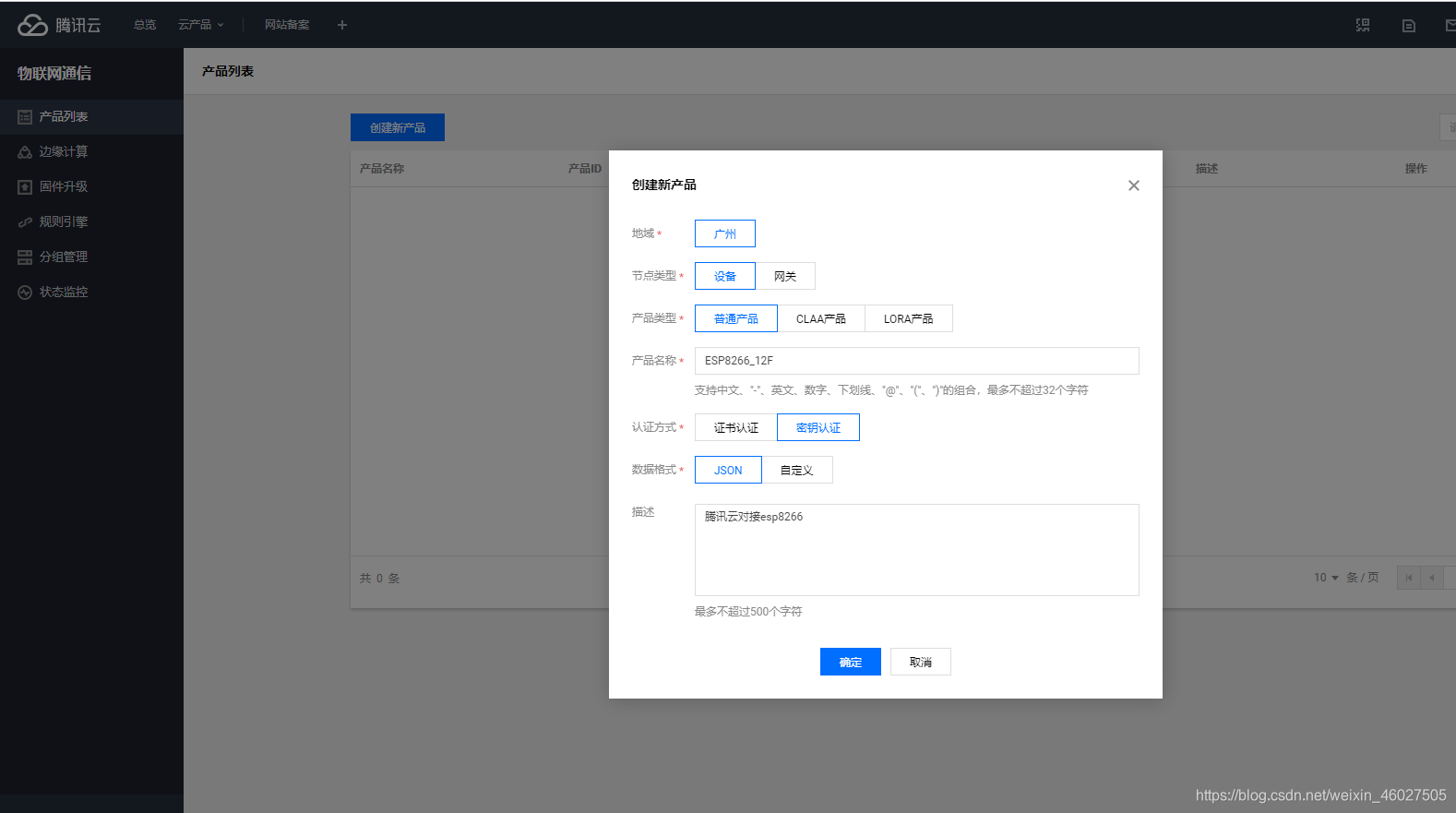

1.1 创建产品
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200810095440412.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NjAyNzUwNQ==,size_16,color_FFFFFF,t_70)

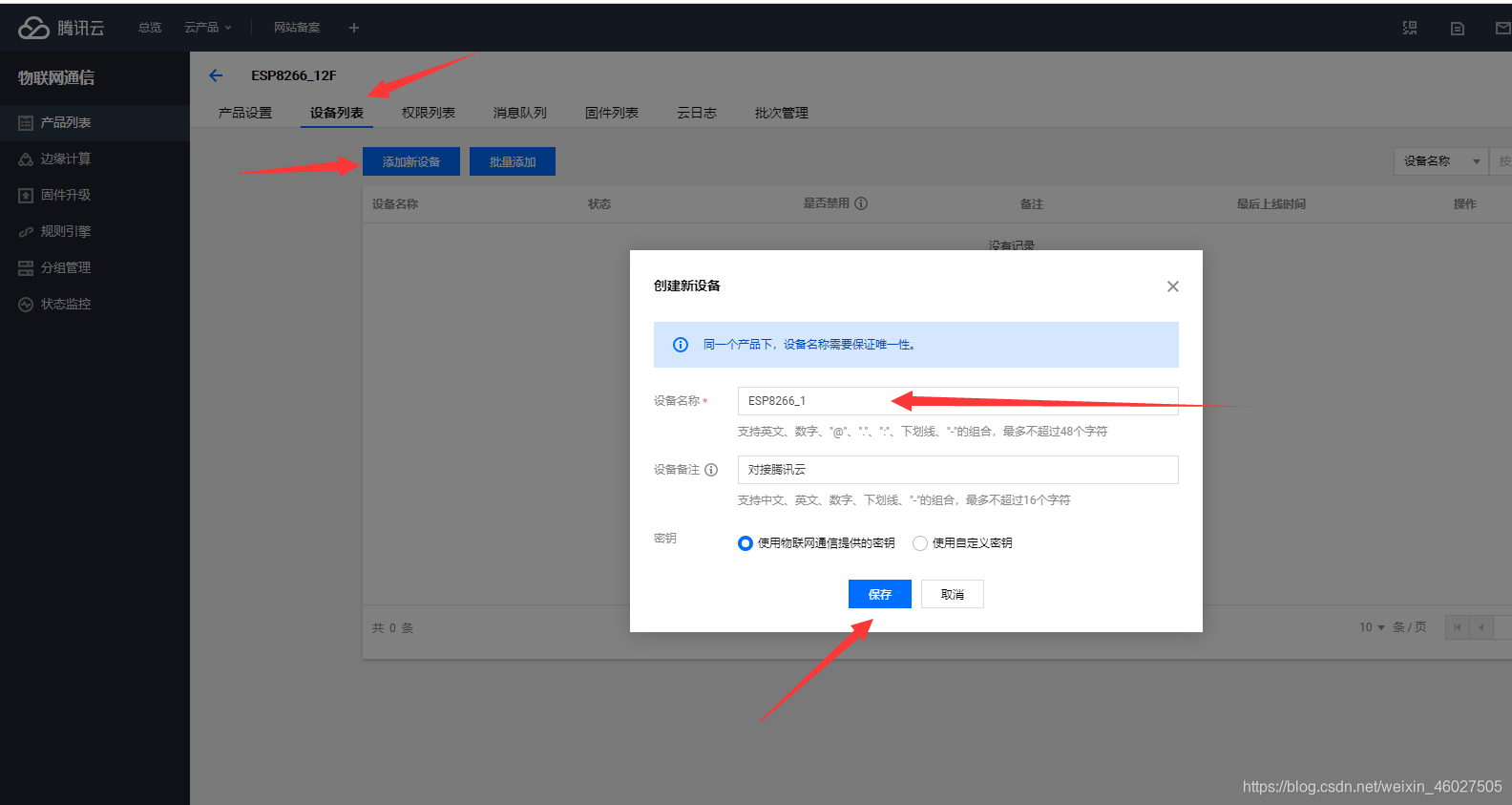

1.2 创建设备
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200810095514532.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NjAyNzUwNQ==,size_16,color_FFFFFF,t_70)
1.3 使用MQTT.fx进行测试
将设备密钥复制到MQTT.FX中即可。
有几点说明一下: Profile Name 用户自定义名称 Broker Address :PRODUCT_ID.iotcloud.tencentdevices.com Client ID :MQTT 协议字段,按照物联网通信约束填入:产品 ID + 设备名,如:"TXXXXDS8Gdev001 ",TXXXXDS8G 是产品 ID,dev001 是设备名称。
2 ESP8266模块操作
2.1 测试模块
使用以下的几条命令测试模块。
AT //测试是否启动
AT+GMR //查看版本信息
AT+CIFSR //查询连接信息
AT+CWMODE? //查询当前模式
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200810101650348.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NjAyNzUwNQ==,size_16,color_FFFFFF,t_70)
2.2 连接路由器
AT+CWMODE=1 //设置为STA模式
AT+CWJAP="xxs","123456789" //输入路由ssid和密码
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200810102051891.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NjAyNzUwNQ==,size_16,color_FFFFFF,t_70)
连接完毕后可以使用下面的命令进行网络测试
AT+PING="baidu.com"
2.3 设置平台信息
AT+TCDEVINFOSET=1,"产品ID","ESP8266_1","设备密钥"//输入平台信息
2.4 配置连接服务器参数
AT+TCMQTTCONN=1,5000,240,1,1
然后我们就可以看到腾讯云上设备上线了。
2.5 发布消息
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200810103614300.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NjAyNzUwNQ==,size_16,color_FFFFFF,t_70)

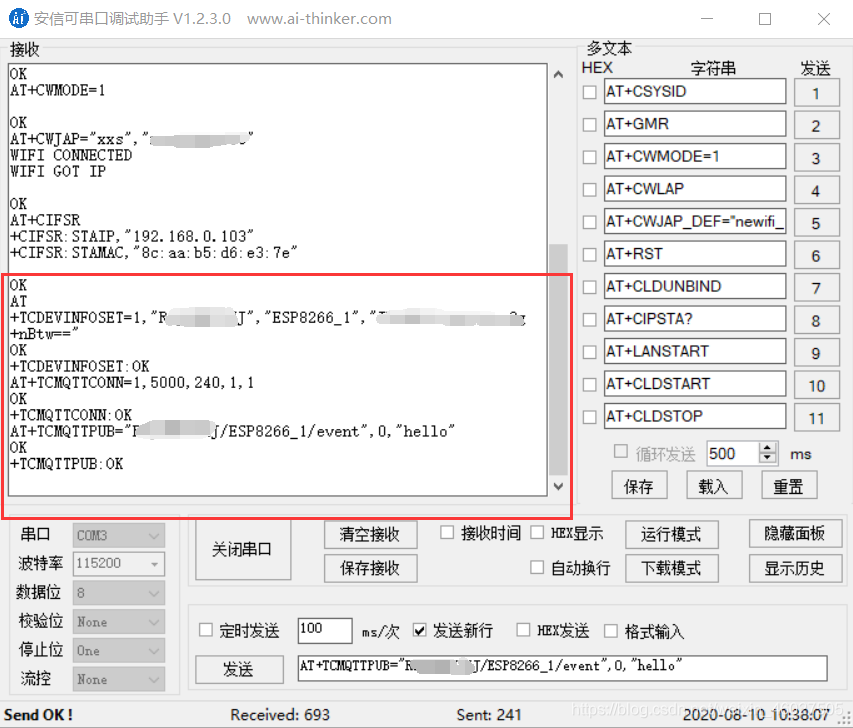

AT+TCMQTTPUB="产品ID/设备名称/event",0,"hello"//填入要发布的消息
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200810103910454.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NjAyNzUwNQ==,size_16,color_FFFFFF,t_70)
然后我们就可以在日志里看到了。 想发送长消息,如下命令
AT+TCMQTTPUB="产品ID/ESP8266_1/event",0,2048 //发送长消息(长度最大2048字节)
2.6 订阅消息
AT+TCMQTTSUB="产品ID/ESP8266_1/control",0 //填入订阅的主题

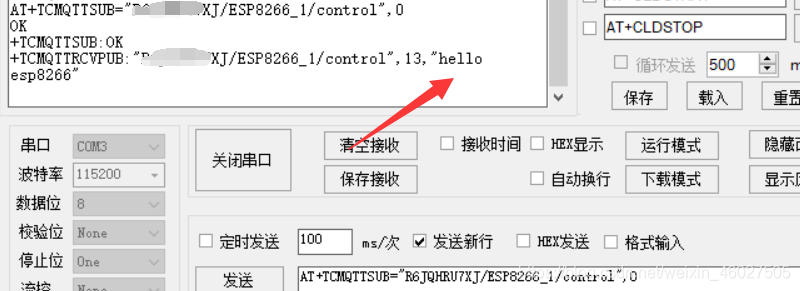

然后我们在云平台上在线调试 发送后,我们看到esp8266收到了
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200810104846647.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NjAyNzUwNQ==,size_16,color_FFFFFF,t_70)
2.7 取消订阅
AT+TCMQTTUNSUB="产品id/ESP8266_1/control" //取消订阅主题
2.8 查看客户端连接状态
AT+TCMQTTSTATE? //客户端连接状态

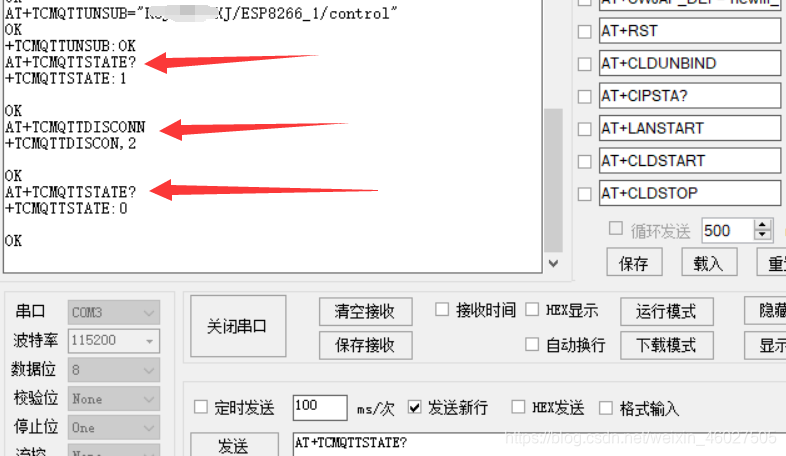

2.9 断开腾讯云连接
AT+TCMQTTDISCONN //断开服务器连接
![在这里插入图片描述](https://img-blog.csdnimg.cn/20200810105953387.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NjAyNzUwNQ==,size_16,color_FFFFFF,t_70)
当然,这篇文章只是使腾讯云和ESP8266通信上,接下来一篇,我们将创建物模型。然后对接。
|
